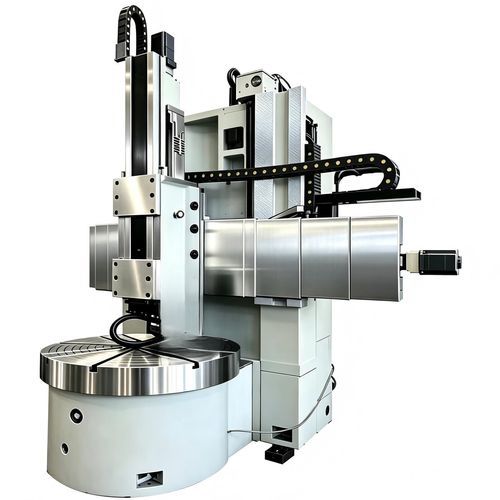

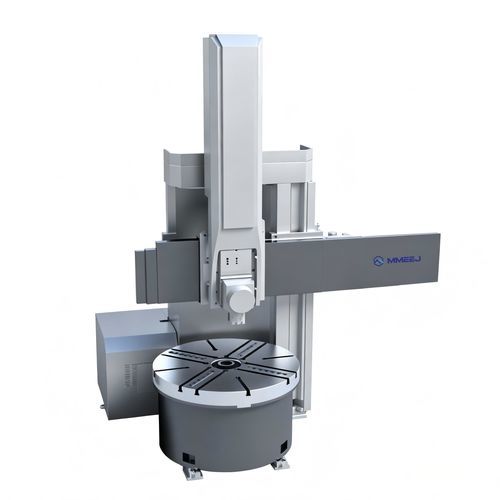

Konventionelle Drehmaschine Dx H/W series

vertikalEinsäulen12 Werkzeuge

Übersicht

• Maschinenaufbau: Ein-Säulen-Vertikaldrehmaschine Serie D, Modelle C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Maschinenmaterial: Grauguss HT250–HT300, gealtert und spannungsarm geglüht für hohe Steifigkeit und geringe Verformung
• Spindel & Ram: Gusseisen QT600 (duktil/nodulär)
• Materialhärte und Prozess: Härte ≥ HB180; Schruppbearbeitung → sekundäre Alterung → Schlussbearbeitung
• Oberflächenpräzision: manuelles Schaben der Kontaktflächen; Korrektur der Trägerkonvexität; PTFE-Weichstreifen auf den Führungen des Werkzeughalters zur Reibungsreduzierung
• Zahnräder: geschmiedete, gehärtete und geschliffene Zahnräder (40Cr / Stahl 45) mit geschliffenen Distanzscheiben/Shims für Montagepräzision
• Kugelspindel: Inlandsmarken (NJGR / Hanjiang), Durchmesser φ63 mm

Technische Tabelle
Modelle: C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Max. Drehdurchmesser: φ800 | φ1250 | φ1600 | φ2000
Max. Werkstückhöhe (H=100): 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Max. Werkstückgewicht: 2 t | 3.2/5 t | 5/8 t | 8 t
Plattendurchmesser: 720 mm | 1000 mm | 1400 mm | 1800 mm
Plattengeschwindigkeit / Stufen: 15–460 U/min (16 stufenlos) | 6.3–200 U/min (16 stufenlos) | 5–160 U/min (16 stufenlos) | 3.15–100 U/min (16 stufenlos)
Max. Plattendrehmoment: 3.2 Nm | 20 Nm | 25 Nm | 30 Nm
Querschlitten-Verfahrweg: / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Hubgeschwindigkeit Querschlitten: / | 660 mm/min | 660 mm/min | 660 mm/min
Motorleistung Hub Querschlitten: / | 2.2 kW | 2.2 kW | 2.2 kW
Horizontaler Vorschub Werkzeughalter vertikal: 710 mm | 700 mm | 915 mm | (-10–1200) mm
Vertikaler Vorschub Werkzeughalter (Ram Hub): 600 mm | 650/800 mm | 800/900 mm (fünfeckige Revolver) / 1000 mm (quadratischer/achtkantiger Ram) | 800/900 mm (fünfeckige Revolver) / 1000 mm (quadratischer/achtkantiger Ram)
Drehwinkel vertikaler Werkzeughalter: ±30° bei allen Modellen
Horizontaler Vorschub seitlicher Werkzeughalter: / | 500 mm | 630 mm | /
Vertikaler Vorschub seitlicher Werkzeughalter: / | 900 mm | 900 mm | /
Max. Drehdurchmesser seitlicher Werkzeughalter: / | φ1100 | φ1400 | /
Vorschubbereich Werkzeughalter: 0.8–86 U/min (alle Modelle)
Max. Schneidkraft Werkzeughalter: 3.2 KN | 17.5 KN | 25 KN | 25 KN
Schnellfahrgeschwindigkeit Werkzeughalter: 1800 mm/min (alle Modelle)
Vorschubstufen Werkzeughalter: 12 Stufen (alle Modelle)
Vorschubmotorleistung: 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Hauptmotorleistung: 15 kW | 22 kW | 30 kW | 37 kW
Werkzeugstangen-Querschnitt: 30×40 mm (alle Modelle)
Führungsart Tisch: Rollführungen (C578Dx/C5112Dx) — Gleit-/Rollführungen (C5116Dx) — Gleitführungen (C5120Dx)
Ram-Typ: fünfeckiger Ram / quadratischer Ram / achtkantiger Ram je nach Modell
Maschinengewicht (ca.): 8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
Gesamtmaße (L×B×H): 4200×2900×3850 mm | Varianten: 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Optionen: Schutzvorrichtungen, Kühlsystem, Späneförderung, digitales Ablesegerät (DRO), PLC-Steuerung, hydraulisches Spannfutter


Technische Spezifikationen

• Serienname: Standard Single Column D Series
• Verfügbare Modelle: C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Basismaterialien: Grauguss HT250–HT300 (gealtert und spannungsarm geglüht); Spindel und Ram in QT600 duktiles Gusseisen
• Zahnräder: geschmiedete, gehärtete und geschliffene Zahnräder in 40Cr / Stahl 45 mit geschliffenen Distanzscheiben
• Präzisionsbehandlungen: manuelles Schaben der Kontaktflächen und PTFE-Streifen auf Führungen für geringe Reibung
• Kugelspindel: Inlandsmarken (NJGR / Hanjiang), Durchmesser φ63 mm
• Drehkapazität: Max. Drehdurchmesser von φ800 bis φ2000 je nach Modell
• Plattengrößen: 720 mm bis 1800 mm je nach Modell
• Leistungsbereich: Hauptmotor 15–37 kW je nach Modell
• Werkstückkapazität: unterstützt Werkstückgewichte von 2 t bis 8 t je nach Modell
• Vorschub & Verfahrwege: Werkzeughalter-Vorschub 0.8–86 U/min, Schnellfahrt 1800 mm/min; 12 Vorschubstufen
• Optionale Ausrüstung: Schutzvorrichtungen, Kühlsysteme und Späneförderung, DRO, PLC-Steuerung, hydraulisches Spannfutter
