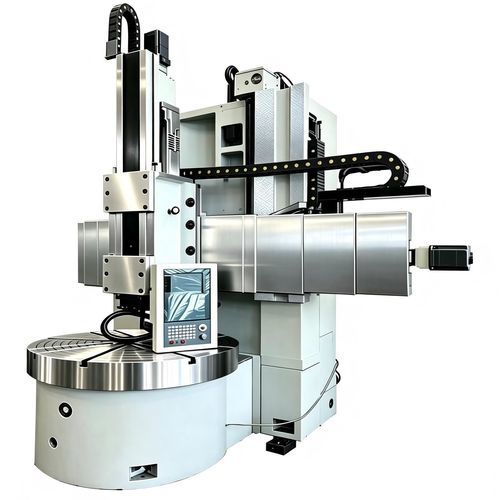

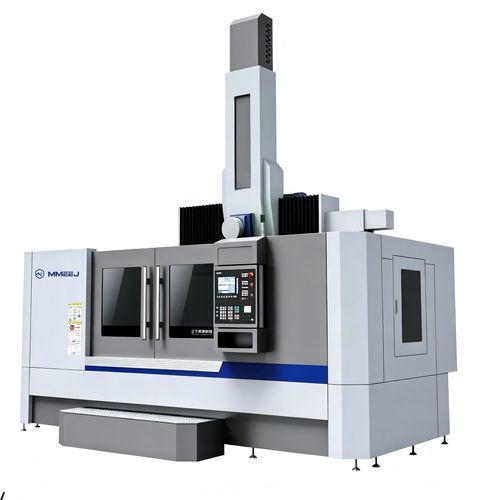

CNC-Drehmaschine Fx H/W series

vertikalEinsäulen4 Werkzeugrevolvern

Kurzbeschreibung

• Maschinenwerkstoff: Grauguss HT250-HT300, gealtert und spannungsarm geglüht für hohe Steifigkeit und minimale Verformung
• Materialhärte: ≥ HB180; Schruppen → sekundäre Alterung und Finish-Bearbeitung
• Manuelles Raspeln der Kontaktflächen zur Reduzierung von Reibung und Oxidschicht; Querschwelle mit Konvexität; PTFE-Weichstreifen auf den Gleitbahnen des Werkzeugträgers
• Zahnräder & Zahnkranz: geschmiedet, vergütet und geschliffen (40Cr, Stahl 45); geschliffene Distanzstücke/Shims für Montagepräzision
• Spindel & Ramme: QT600 duktiler (nodularer) Guss
• Kugelspindel: inländische Marke (NJGR/Hanjiang), Durchmesser ф63 mm
• Elektrik & Lager: Chint-Komponenten mit Überlastschutz; Lager HRB/LY-C/C & U

Technische Tabelle
Modell | Einheit | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Max. Drehdurchmesser | mm | φ800 | φ1250 | φ1600 | φ2000
Max. Werkstückhöhe (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Max. Werkstückgewicht | t | 2 | 3.2/5 | 5/8 | 8
Plattendurchmesser | mm | φ720 | φ1000 | φ1400 | φ1800
Plattengeschwindigkeit Stufen | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Plattengeschwindigkeitsbereich | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Max. Plattenmoment | Nm | 3200 | 10000 | 20000 | 30000
Querschlittenhub | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Hubgeschwindigkeit Querschlitten | mm/min | / | 660 | 660 | 660
Hubmotorleistung Querschlitten | Kw | / | 2.2 | 2.2 | 2.2
Vertikaler Weg des Werkzeughalters | mm | 710 | 850 | 1000 | 1200
Horizontaler Weg des vertikalen Werkzeughalters | mm | 600 | 850/1000 | 850/1000 | 850/1000
Vorschubstufen des vertikalen Werkzeughalters | | | Stepless | Stepless | Stepless | Stepless
Vorschubbereich des vertikalen Werkzeughalters | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Schnellvorschub des Werkzeughalters | mm/min | 3000 | 3000 | 3000 | 3000
Max. Schneidkraft des vertikalen Werkzeughalters | Nm | 10000 | 10000 | 20000 | 25000
Querschnitt Werkzeugschaft | mm | 32x32 | 40x40 | 40x40 | 40x40
Maschinengewicht (ca.) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Spindelmotorleistung (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
CNC-System | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Tabellenführungsart | | Rollführung | Gleitführung / Rollführung | Gleitführung / Rollführung | Gleitführung / Rollführung
Voll geschlossener Regelkreis | | Option | Option | Option | Option
Halbgeschlossene Schutzhaube, Spänetransporteur, Kühlsystem | | Option | Option | Option | Option
Rammtyp | | Quadratische Ramme / 4-Stationen-Turret | Quadratische Ramme / 4-Stationen-Turret | Quadratische Ramme / 4-Stationen-Turret | Quadratische Ramme / 4-Stationen-Turret
Manuelle/hydraulische Spannzange | | Option | Option | Option | Option

Technische Spezifikationen

• Serienname: CNC Ein-Säulen-Vertikaldrehmaschine Serie F
• Maschinenwerkstoff: Grauguss HT250-HT300, gealtert und spannungsarm geglüht
• Materialhärte: ≥ HB180
• Manuelles Raspeln der Kontaktflächen; PTFE-Weichstreifen auf den Gleitbahnen des Werkzeugträgers
• Geschmiedete, vergütete und geschliffene Zahnräder (40Cr, Stahl 45) mit geschliffenen Distanzstücken für Montagepräzision
• Spindel und Ramme aus QT600 duktilem (nodularem) Guss
• Kugelspindel: inländische Marke (NJGR/Hanjiang), Durchmesser ф63 mm
• Elektrik: Chint-Komponenten mit Überlastschutz
• Lager: HRB/LY-C/C & U
• Verfügbare Modelle und Kapazitäten: CK578Fx H/W (φ800, Tisch φ720, Spindel 18.5 kW), CK5112Fx H/W (φ1250, Tisch φ1000), CK5116Fx H/W (φ1600, Tisch φ1400), CK5120Fx H/W (φ2000, Tisch φ1800)
• Plattengeschwindigkeitsbereiche variieren je nach Modell (15-460 r/min bis 3.15-100 r/min)
• Max. Plattenmoment bis zu 30000 Nm (größtes Modell)
• Vertikaler Hub des Werkzeughalters bis zu 1200 mm; horizontaler Hub bis zu 1000 mm (modellabhängig)
• Vorschubbereich des vertikalen Werkzeughalters 0.1–1000 mm/min; Schnellvorschub bis 3000 mm/min
• Schneidkraft des vertikalen Werkzeughalters bis zu 25000 Nm (größtes Modell)
• Werkzeugschaftquerschnitte: 32x32 mm oder 40x40 mm je nach Modell
• Maschinengewicht ca. von ~8.5 t bis ~21 t je nach Modell
• Spindel-Leistungsoptionen: 18.5 kW bis 45 kW (modellabhängig, Stufen/Kontinuierlich)
• CNC-Systemoptionen: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Führungstypen: Rollführung oder Kombination Gleit-/Rollführung (modellabhängig)
• Optionen: Voller geschlossen Regelkreis, halbgeschlossene Schutzhaube, Spänetransporteur, Kühlsystem, manuelle/hydraulische Spannzange
