CNC-Drehmaschine F series
vertikalhydrostatischDoppelsäulen

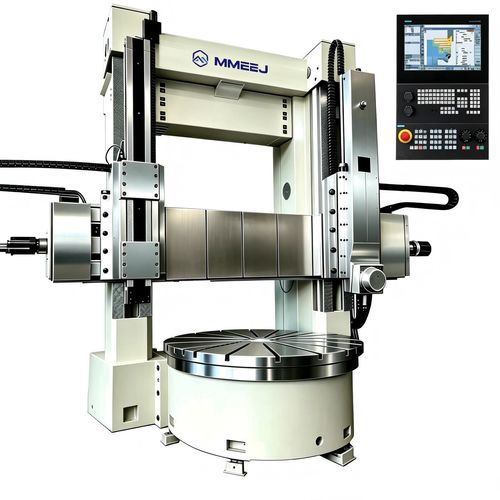

CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen
CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen

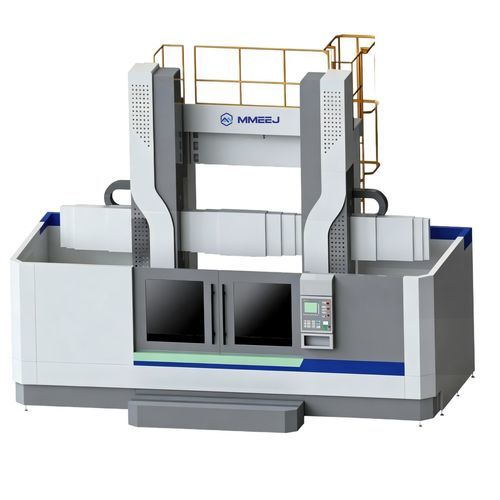

CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen - Bild - 2
CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen - Bild - 3
CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen - Bild - 4
CNC-Drehmaschine - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / hydrostatisch / Doppelsäulen - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.

Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Struktur
Doppelsäulen, hydrostatisch
Aufnahme
4 Werkzeugrevolvern
Leistung
hohe Festigkeit
Durchmesser

Max: 8.000 mm
(314,96 in)

Min: 2.500 mm
(98,43 in)

Rotationsgeschwindigkeit

Max: 63 rpm
(395,841 rad.min-1)

Min: 0,2 rpm
(1,257 rad.min-1)

Durchmesser des Werkstücks

Max: 6.300 mm
(248 in)

Min: 2.250 mm
(89 in)

Nominalleistung

55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)

Gewicht

Max: 256 t
(282 us ton)

Min: 34 t
(37 us ton)

Beschreibung

Übersicht
  • CNC-Doppelständer-Senkrecht-Drehmaschine Baureihe F für schwere Dreharbeiten an großen Werkstücken. Hauptstruktur aus Grauguss HT250–HT300 (ausgelagert und spannungsarm). Spindel und Ram aus duktiles Gusseisen QT600. Kugelspindel ф63 mm. CNC-Steuerungsoptionen: SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.


Wesentliche Merkmale
  • Maschinenaufbau: Doppelständer-Bett mit steifer Traverse und wahlweise hydrostatischen oder Rollenführungen.
  • Materialien & Behandlung: HT250–HT300 Grauguss, Kontaktflächen manuell gestrichen, Zahnräder geschmiedet, gehärtet und geschliffen (40Cr/45) mit präzisen Distanzscheiben.
  • Spindel & Antriebe: QT600 Spindel/Ram, Tischantrieb stufig oder stufenlos, Hauptmotoren 55–132 kW je nach Modell.
  • Vorschub & Kinematik: stufenloser Vorschub 1–500 / 0.1–1000 mm/U, Eilgang bis 3000/4000 mm/min, Tischdrehzahlen modellabhängig bis 0,2 U/min.


Technische Eckdaten (Auswahl)
  • Verfügbare Modelle: CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (H/W-Varianten angegeben).
  • Max. Drehdurchmesser: φ2500 bis φ8000 mm (modellabhängig).
  • Plattendurchmesser: φ2250 bis φ6300 mm; max. Werkstückgewicht bis 125 t je nach Modell.
  • Traversewege, Ram-Hübe und Schneidkräfte variieren je Modell; Hauptmotorleistung: 55 kW (AC) bis 132 kW (DC).
  • Kugelspindel: NJGR/Hanjiang ф63 mm; Lager und elektrische Komponenten modellabhängig spezifiziert.


Optionen & Anpassungen
  • Verfügbare Optionen: voll geschlossenes Regelkreis-System, halb geschlossene Schutzverkleidung, Scharnier-Tür-Ausführung, Späneförderer, Wahl zwischen hydrostatischen und Rollenführungen, verschiedene Werkzeughalter (quadratischer Ram, 4-Stationen-Turret) und kundenspezifische Anpassungen.
  • Werksabnahmeprüfungen (FAT), Montage- und Inbetriebnahmeservice auf Anfrage.


Anwendungen und Branchen
  • Geeignet für schwere Bearbeitungsaufgaben in Energie, Schiffbau, Stahlindustrie, Schwermaschinenbau, Kraftwerksbau und anderen Branchen mit Bedarf an Großdurchmesser-Drehbearbeitung.


Bestellung und technischer Support
  • Detaillierte Modellspezifikationen und Unterstützung bei der Konfiguration sind verfügbar. Kontaktieren Sie den Lieferanten für Lieferzeiten, Optionen, Ersatzteile und Vor-Ort-Service.
