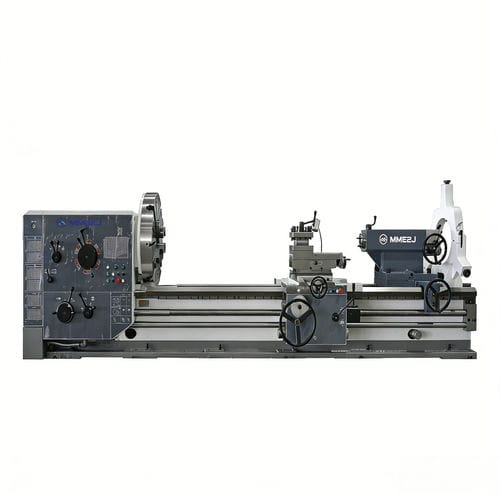

Konventionelle Drehmaschine CW-M series

horizontalfür Wellenbearbeitungfür Schwerzerspanung

Produktvorstellung: Die Horizontaldrehmaschine der CW-M Serie verfügt über eine ausgereifte Bauweise, hohe Spindelleistung und -steifigkeit sowie einen weiten Spindeldrehzahlbereich. Sie eignet sich für schwere Bearbeitung und Hochgeschwindigkeitsdrehungen von Wellen und scheibenförmigen Bauteilen und führt Außen-/Innenzylinderschleifen, Kegelflächen, Stirnflächen, Nuten, Fasen, Bohren und Gewindeschneiden aus. Bearbeitung metrischer, imperialer, Modul-, Membran- und Kegelgewinde möglich (Sondergewinde auf Anfrage). Die Serie ist für große und komplexe Werkstücke ausgelegt.

Bearbeitungsbereich: Maximaler Drehdurchmesser: φ1000–φ1600 mm. Verfügbare Werkstücklängen: 1500–8000 mm. Max. Werkstückgewicht: 6000 kg (optional 8000 kg).

CW‑M Serie (Spezifikationstabelle):
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

Merkmale / Technische Daten:

• Serie: CW-M (CW61100M, CW61125M, CW61140M, CW61160M)
• Max. Drehdurchmesser über Bett: φ1000 / φ1250 / φ1400 / φ1600
• Max. Durchmesser über Querschlitten: φ630 / φ880 / φ1030 / φ1230
• Werkstücklängen (Optionen): 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 mm
• Max. Schneidlängen (Optionen): 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 mm
• Max. Werkstückgewicht: 6000 kg (Option 8000 kg)
• Breite der Bettführungsbahn: 755 mm
• Spindelanschluss: A2-15
• Spindelbohrung: φ130 mm
• Planscheibengrößen je Modell: φ1000 / φ1000 / φ1250 / φ1600
• Kegel der Spindelbohrung: Metric 140 (1:20) mit No.6MT Reduzierrhülse
• Max. Spindeldrehmoment: 10.5 kNm (22 kW) optional 12.5 kNm (30 kW)
• Spindeldrehzahlbereiche: 3.15–315 rpm (21 Stufen); Rücklauf 4.5–390 rpm (12 Stufen)
• Spindelmittenhöhen je Modell: 500 / 625 / 700 / 800 mm
• Spindelmotorleistung: 22 kW (optional 30 kW)
• Durchmesser Reitstockzapfen: φ160 mm (Standard); optional φ200 mm
• Hub Reitstockzapfen: 300 mm
• Kegel Reitstockzapfen: Metric 80 (mit No.6MT Reduzierrhülse); No.6MT
