CNC-Drehmaschine CK51-HC
vertikalEinsäulenfür große Teile

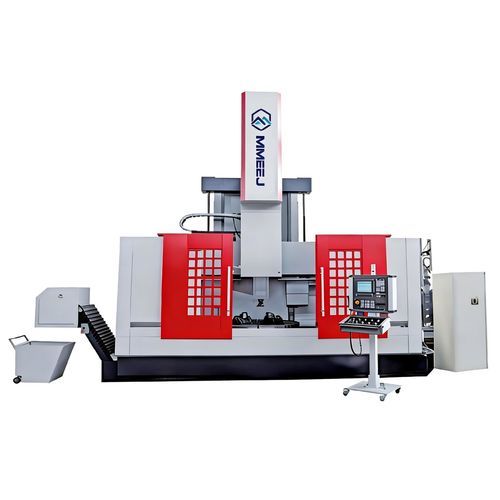

CNC-Drehmaschine - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / Einsäulen / für große Teile
CNC-Drehmaschine - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertikal / Einsäulen / für große Teile
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.

Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Struktur
Einsäulen
Anwendungsbereich
für große Teile
Leistung
Hochpräzision
Zusatzfunktion
zum Fräsen, für Schleifarbeiten, Bohren, Gewinde
Durchmesser

1.500 mm, 1.800 mm, 2.300 mm
(59,06 in, 70,87 in, 90,55 in)

Rotationsgeschwindigkeit

Max: 350 rpm
(2.199,115 rad.min-1)

Min: 1 rpm
(6,283 rad.min-1)

Max. Schnittdurchmesser

1.400 mm, 1.730 mm, 2.200 mm
(55 in, 68 in, 87 in)

X-Hub

Max: 1.550 mm
(61 in)

Min: -300 mm
(-12 in)

Z-Hub

800 mm, 1.000 mm
(31 in, 39 in)

Nominalleistung

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Beschreibung

Produktbeschreibung
Die Baureihe CK51-HC ist eine einständerige CNC-Vertikaldreh- und Fräskombimaschine, ausgelegt für mehrere Bearbeitungsschritte in einer Aufspannung: Drehen, Bohren, Gewindeschneiden und Reiben. Die Maschine ermöglicht zudem Schleifen mit einer Schleifscheibe und Seitenbearbeitung mit einem Winkelfräskopf. Die Tischspindel ist radial durch hochpräzise doppelte Radialrollenlager und axial durch großdimensionale Schubrollenführungen getragen; ein alternierender Rotationsmodus ist optional. Die Arbeitsplatte verfügt über eine Indexierfunktion zur Beseitigung von Zahnradspiel; C-Achsen-Positioniergenauigkeit bis ±5 Bogensekunden.

Technische Daten (Beispiele je Modell)
  • Modelle: CK5112-HC | CK5116-HC | CK5120-HC
  • Max. Bearbeitungsdurchmesser (mm): 1400 | 1730 | 2200
  • Max. Drehdurchmesser (mm): 1500 | 1800 | 2300
  • Max. Bearbeitungshöhe (mm): 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Max. Tragfähigkeit (T): 5 | 8 | 10


Wesentliche Merkmale
  • Einständerige CNC-Dreh‑/Fräskombination für kombinierte Bearbeitung in einer Aufspannung.
  • Unterstützt Schleifen und Seitenbearbeitung mit Winkelfräskopf.
  • Tischspindel: doppelte radiale Rollenlager (radiale Lagerung) und große Schubrollenführungen (axiale Lagerung).
  • Optionaler alternierender Rotationsmodus für die Tischspindel.
  • Indexierfunktion zur Beseitigung von Zahnradspiel; C-Achsen-Positioniergenauigkeit bis ±5 Bogensekunden.
  • Werkzeugaufnahme: BT50-12.


Spezifikationen / technische Details
  • Serie: CK51-HC
  • Modelle: CK5112-HC; CK5116-HC; CK5120-HC
  • Hauptmotorleistung (kW): 22/30 | 30/37 | 37/45
  • Spindeldrehzahl (r/min): 1-350 | 1-300 | 1-200
  • Zweite Spindel Leistung (kW): 5,5/7,5 | 5,5/7,5 | 7,5/11
  • Drehzahl zweiter Achse (r/min): 2-4000 | 2-3000 | 2-3000
  • Horizontale Hub des vertikalen Werkzeughalters X (mm): -150–1150 | -150–1350 | -300–1550
  • Vertikaler Vorschub Z (mm): 800 | 800/1000 | 1000
  • Trägerauf/ab Hub (mm): 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Tischgröße (mm): 1200 | 1500 | 2000
  • Max. Tragfähigkeit (T): 5 | 8 | 10
  • Werkzeugaufnahme: BT50-12
