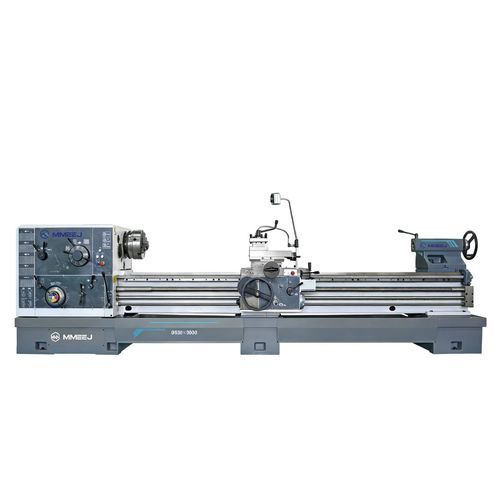

Konventionelle Drehmaschine CW-E series

horizontalfür die Produktion kleiner Teilefür Metall

Produktübersicht

Die Horizontaldrehmaschine der Serie CW‑E ist ausgelegt für das Drehen innerer und äußerer zylindrischer und konischer Flächen. Typische Bearbeitungen sind Stirndrehen, Nuten, Abstechen, Bohren und Gewindeschneiden (metrisch, imperial, Modul und Teilungsmaß). Die Serie ist in mehreren Konfigurationen verfügbar, um unterschiedliche Durchmesser und Längen abzudecken und eignet sich für Kleinserienfertigung und Instandsetzungswerkstätten.

Anwendungen und Werkstoffe

• Bearbeitung von Stahl, Guss und Nichteisenmetallen
• Konzipiert für Kleinserien, Wartungs‑ und Reparaturwerkstätten
• Fähig zu gängigen Gewindearten und diversen Drehoperationen

Kapazitätsbereiche

• Max. Drehdurchmesser (über Bett): φ630 / φ800 / φ1000
• Max. Drehdurchmesser (über Fahrständer): φ350 / φ480 / φ710
• Drehdurchmesser im Zwischenraum: bis φ1230 (konfigurationsabhängig)
• Länge im Zwischenraum (falls zutreffend): 350 mm
• Max. Werkstücklänge / max. Schnittlänge: 1000, 1500, 2000, 3000, 4000, 5000, 6000 mm

Spindel und Antrieb

• Typisches Modell: CW6163E
• Spindelnase: C11 / D11
• Spindelbohrung: φ100 (C11) / φ105 (D11); optional φ130
• Futtergröße: φ315 mm
• Spindelkegel: Metric 120 (1:20); optional Metric 140 (1:20) mit φ130 Bohrung
• Spindeldrehzahlbereich: 7.5 – 1000 U/min (18 Stufen)
• Max. Spindeldrehmoment: 2400 (Herstellerspezifikation)
• Spindelmittenhöhe: 315 mm
• Spindelmotorleistung: 11 kW (1460 U/min, 50 Hz); optional 15 kW

Mitteldorn

• Durchmesser des Reitstockkegels: φ100 mm
• Hub des Reitstockkegels: 250 mm
• Kegel des Reitstockkegels: No.6 MT

Genauigkeit und Oberflächenbeschaffenheit

• Typische Bearbeitungsgenauigkeit: bis IT7
• Typische Oberflächenrauheit: bis Ra1.6

Technische Daten (Zusammenfassung)

• Serie: CW‑E series
• Beispielmodell: CW6163E
• Durchmesser und Längen je nach Einsatz konfigurierbar
• Spindel‑ und Bohrungsoptionen für verschiedene Spannkonfigurationen
• Geeignet für ein breites Spektrum an Drehaufgaben in Industrieumgebungen
