Faserlaser-Schneidemaschine HLX series
für Metallfür Blechmit Betriebssoftware

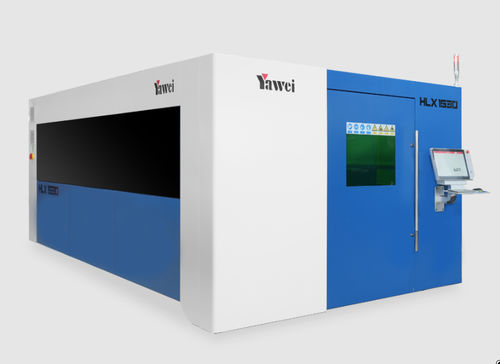

Faserlaser-Schneidemaschine - HLX series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / mit Betriebssoftware
Faserlaser-Schneidemaschine - HLX series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / mit Betriebssoftware
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Faserlaser
Bearbeitetes Material
für Metall
Bearbeitetes Produkt
für Blech
Steuerung
mit Betriebssoftware
Aufbau
Großformat, 2D
Weitere Eigenschaften
Hochgeschwindigkeit, Präzision, hohe Effizienz, Hochleistung, für Massenproduktion
X-Hub

3.070 mm, 4.085 mm, 6.120 mm
(120,87 in, 160,83 in, 240,94 in)

Y-Hub

1.545 mm, 2.055 mm, 2.565 mm
(60,83 in, 80,91 in, 100,98 in)

Z-Hub

300 mm, 340 mm
(12 in, 13 in)

Schnittgeschwindigkeit

200 m/min

Laserleistung

6.000 W, 12.000 W, 20.000 W

Wiederholbarkeit

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Beschleunigung

19,61 m/s², 24,52 m/s²
(64,34 ft/s², 80,45 ft/s²)

Gesamtlänge

9.300 mm, 11.600 mm, 16.000 mm
(366 in, 457 in, 630 in)

Gesamtbreite

5.000 mm, 5.600 mm, 5.800 mm
(197 in, 220 in, 228 in)

Höhe

2.300 mm
(91 in)

Belastbarkeit

1.000 kg, 1.800 kg, 3.500 kg
(2.204,6 lb, 3.968,3 lb, 7.716,2 lb)

Beschreibung

Produktbeschreibung
Die HLX Ultra-fast Series ist eine neue Generation von Faserlaserschneidmaschinen mit Ultra-Geschwindigkeit, entwickelt für hochproduktive industrielle Fertigung und das Schneiden komplexer Profile. Sie verfügt über eine verbesserte Bett- und Trägerstruktur, optimierte Steuerungs- und Antriebssysteme sowie fortschrittliche Laserbearbeitungstechnologie gemäß internationalen Standards.

Verfügbare Modelle
  • HLX-1530
  • HLX-2040
  • HLX-2560

HLX-1530 - Technische Daten
Schneidbereich: 3050×1525 mm
X-Achsen Hub: 3070 mm
Y-Achsen Hub: 1545 mm
Z-Achsen Hub: 300 mm
Max. Trajektoriengeschwindigkeit X-Y: 200 m/min
Max. Beschleunigung X/Y: 2,5 Gm/s²
Positioniergenauigkeit: ±0,03 mm
Wiederholgenauigkeit: ±0,02 mm
Max. Tischbelastung: 1000 Kg
Maschinenabmessungen: 9300×5000×2300 mm
Laseraggregat Leistung: 6/12/20 kW

HLX-2040 - Technische Daten
Schneidbereich: 4065×2035 mm
X-Achsen Hub: 4085 mm
Y-Achsen Hub: 2055 mm
Z-Achsen Hub: 300 mm
Max. Trajektoriengeschwindigkeit X-Y: 200 m/min
Max. Beschleunigung X/Y: 2,5 Gm/s²
Positioniergenauigkeit: ±0,03 mm
Wiederholgenauigkeit: ±0,02 mm
Max. Tischbelastung: 1800 Kg
Maschinenabmessungen: 11600×5600×2300 mm
Laseraggregat Leistung: 6/12/20 kW

HLX-2560 - Technische Daten
Schneidbereich: 6100×2545 mm
X-Achsen Hub: 6120 mm
Y-Achsen Hub: 2565 mm
Z-Achsen Hub: 340 mm
Max. Trajektoriengeschwindigkeit X-Y: 200 m/min
Max. Beschleunigung X/Y: 2,0 Gm/s²
Positioniergenauigkeit: ±0,03 mm
Wiederholgenauigkeit: ±0,02 mm
Max. Tischbelastung: 3500 Kg
Maschinenabmessungen: 16000×5800×2300 mm
Laseraggregat Leistung: 6/12/20 kW

Merkmale / Technische Spezifikationen
  • Serienname: HLX Ultra-fast Series
  • Maschinentyp: Ultra-Geschwindigkeits-Faserlaserschneidmaschine
  • Hauptmerkmale: verbesserte Bett- & Trägerstruktur; verbessertes Steuerungs- & Übertragungssystem; fortschrittliche Laserbearbeitungstechnologie; Job-Listen-Funktion; Ferndiagnose; Gesundheitsschutzsystem; Anbindung an Produktionsmanagementzentrum
  • Leistungsoptionen Laseraggregat: 6 kW / 12 kW / 20 kW
  • Max. Trajektoriengeschwindigkeit X-Y: 200 m/min (alle Modelle)
  • Positioniergenauigkeit: ±0,03 mm (alle Modelle)
  • Wiederholgenauigkeit: ±0,02 mm (alle Modelle)
  • Beschleunigung: HLX-1530 & HLX-2040 = 2,5 Gm/s²; HLX-2560 = 2,0 Gm/s²
  • Z-Achsen Hub: HLX-1530 / HLX-2040 = 300 mm; HLX-2560 = 340 mm
  • Max. Tischbelastung: HLX-1530 = 1000 Kg; HLX-2040 = 1800 Kg; HLX-2560 = 3500 Kg
  • Maschinenabmessungen: HLX-1530 = 9300×5000×2300 mm; HLX-2040 = 11600×5600×2300 mm; HLX-2560 = 16000×5800×2300 mm
