Elektrische Abkantpresse PBH series
CNCHochgeschwindigkeitPräzision

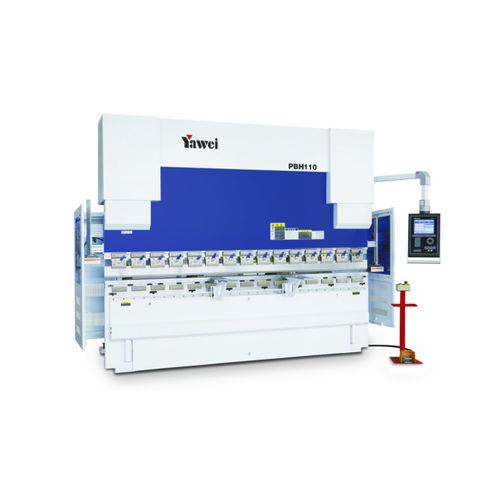

Elektrische Abkantpresse - PBH series - JIANGSU YAWEI MACHINE TOOL - CNC / Hochgeschwindigkeit / Präzision
Elektrische Abkantpresse - PBH series - JIANGSU YAWEI MACHINE TOOL - CNC / Hochgeschwindigkeit / Präzision

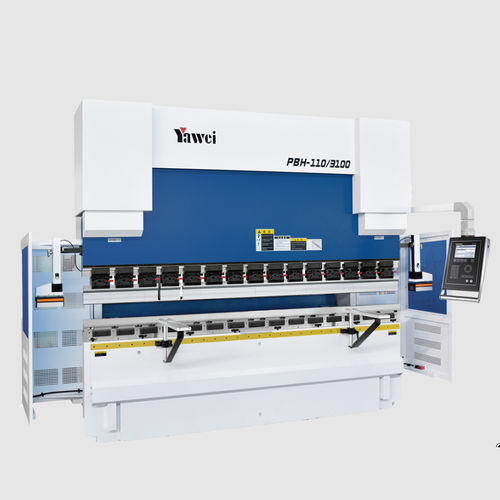

Elektrische Abkantpresse - PBH series - JIANGSU YAWEI MACHINE TOOL - CNC / Hochgeschwindigkeit / Präzision - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Betätigung
elektrisch
Steuerung
CNC
Weitere Eigenschaften
Präzision, Hochgeschwindigkeit
Presskraft

Max: 3.000 kN

Min: 800 kN

Biegelänge

Max: 4.100 mm
(161,4 in)

Min: 2.550 mm
(100,4 in)

Motorleistung

Max: 22 kW
(29,91 hp)

Min: 8,5 kW
(11,56 hp)

Länge der Maschine

Max: 4.700 mm
(185 in)

Min: 3.140 mm
(124 in)

Breite der Maschine

Max: 1.900 mm
(74,8 in)

Min: 1.540 mm
(60,63 in)

Höhe der Maschine

Max: 3.100 mm
(122,05 in)

Min: 2.450 mm
(96,46 in)

Pressenöffnung

Max: 580 mm
(23 in)

Min: 480 mm
(19 in)

Maximalhub

Max: 265 mm
(10 in)

Min: 175 mm
(7 in)

Beschreibung

Produktname
PBH Hochgeschwindigkeits-CNC-Abkantpresse

Hauptmerkmale
  • Hochgeschwindigkeits-CNC-Abkantpresse für präzises Biegen von Blech
  • Standard-CNC-System: DA56S; DA66T empfohlen für Maschinen mit mehr als (4+1) Achsen
  • X- und R-Achsen CNC-Hinteranschlag mit Linearschienenführung
  • Mechanische Schnellspannung für das Oberwerkzeug und 2‑V Schnellwechselsystem für das Unterwerkzeug
  • Vorneinlagen mit stufenweiser Verstellung


Verfügbare Modelle
  • PBH-300/4100
  • PBH-300/3100
  • PBH-250/4100
  • PBH-250/3100
  • PBH-220/4100
  • PBH-220/3100
  • PBH-160/4100
  • PBH-110/4100
  • PBH-110/3100
  • PBH-80/2550
  • PBH-160/3100


Produktparameter - PBH-300/4100
Biegekräfte: 3000kN
Biegelänge A: 4100mm
Abstand zwischen den Ständern B: 3600mm
Gusstiefe D: 410mm
Stößelhub C: 265mm
Stempelaufstellungshöhe E: 580mm
Stößelgeschwindigkeit: 110mm/s 10mm/s 110mm/s
Hauptmotorleistung: 22kW
Öltankvolumen: 600L
Gesamtabmessung L*W*H: 4700*1900*3100mm

CNC & Werkzeug
  • Standard-CNC-System: DA56S; DA66T empfohlen für mehr als (4+1) Achsen
  • X- und R-Achsen CNC-Hinteranschlag; Anschlagfinger bewegen sich auf Linearschienen
  • Oberes Werkzeug: mechanische Schnellspannung
  • Unteres Werkzeug: 2‑V Schnellwechselspannung
  • Vorneinlagen: stufenweise Verstellung


Hinweise
Mehrere Variantenkonfigurationen (oben aufgeführte Modelle) werden mit spezifischen Parametertabellen für jedes Modell angeboten. Separate detaillierte Parametertabellen sind für jedes Modell verfügbar.
