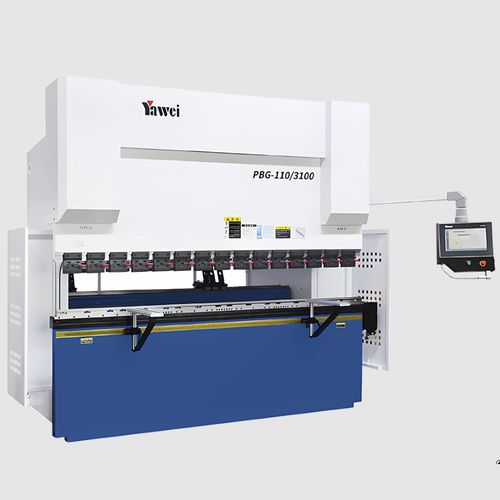

Servohydraulische Abkantpresse PBG series

CNCHochgeschwindigkeitkompakt

Übersicht
Doppelte Servo-Antriebe mit Doppel-Ölpumpen-Technologie ermöglichen schnelle Zyklen und hohe Produktivität. Die fortschrittliche Druckregelung verbessert die Energieeffizienz und reduziert den Ölverbrauch, zugleich wird die Maschinenstabilität erhöht. Kompaktes Ölbehälter-Design und eine rohrleitungsfreie Struktur minimieren Wartung und Leckage-Risiken.

Hauptmerkmale

• Doppel-Servo-Antrieb mit Doppel-Ölpumpen für höhere Geschwindigkeit und Reaktionsfähigkeit
• Fortschrittliche Druckregelung für geringeren Energieverbrauch und stabile Biegevorgänge
• Kompakter Ölbehälter und rohrleitungsfreie Anordnung zur Reduzierung von Wartung und Lecks
• Mehrstufige Schlitten-Geschwindigkeiten und wählbare Motorleistung je nach Modell
• Bereich der Biegekräfte von 1100 kN bis 2200 kN und Biegelängen von 3100 mm bis 4500 mm

Verfügbare Modelle

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

Technische Daten (ausgewählte Modelle)
PBG-110/4500 Curtain wall
Biegepresskraft: 1100 kN
Biegelänge A: 4500 mm
Stützenabstand B: 3800 mm
Schlupftiefe D: 550 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 630 mm
Schlittengeschwindigkeit: 220 mm/s; 18 mm/s; 200 mm/s
Hauptmotorleistung: 2×7.9 kW
Ölbehältervolumen: 2×60 L
Gesamtmaße L×B×H: 5070×1700×2870 mm
Gewicht Maschine: 9500 kg

PBG-110/4100 Curtain wall
Biegepresskraft: 1100 kN
Biegelänge A: 4100 mm
Stützenabstand B: 3600 mm
Schlupftiefe D: 550 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 630 mm
Schlittengeschwindigkeit: 220 mm/s; 18 mm/s; 200 mm/s
Hauptmotorleistung: 2×7.9 kW
Ölbehältervolumen: 2×60 L
Gesamtmaße L×B×H: 4670×1700×2780 mm
Gewicht Maschine: 8800 kg

PBG-220/4100
Biegepresskraft: 2200 kN
Biegelänge A: 4100 mm
Stützenabstand B: 3600 mm
Schlupftiefe D: 410 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 180 mm/s; 15 mm/s; 180 mm/s
Hauptmotorleistung: 2×11 kW
Ölbehältervolumen: 2×80 L
Gesamtmaße L×B×H: 4710×1750×2950 mm
Gewicht Maschine: 12800 kg

PBG-220/3100
Biegepresskraft: 2200 kN
Biegelänge A: 3100 mm
Stützenabstand B: 2600 mm
Schlupftiefe D: 410 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 180 mm/s; 15 mm/s; 180 mm/s
Hauptmotorleistung: 2×11 kW
Ölbehältervolumen: 2×80 L
Gesamtmaße L×B×H: 3710×1750×2850 mm
Gewicht Maschine: 10800 kg

PBG-160/4100
Biegepresskraft: 1600 kN
Biegelänge A: 4100 mm
Stützenabstand B: 3600 mm
Schlupftiefe D: 410 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 220 mm/s; 18 mm/s; 200 mm/s
Hauptmotorleistung: 2×7.9 kW
Ölbehältervolumen: 2×60 L
Gesamtmaße L×B×H: 4690×1500×2850 mm
Gewicht Maschine: 10500 kg

PBG-160/3100
Biegepresskraft: 1600 kN
Biegelänge A: 3100 mm
Stützenabstand B: 2600 mm
Schlupftiefe D: 410 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 220 mm/s; 18 mm/s; 200 mm/s
Hauptmotorleistung: 2×7.9 kW
Ölbehältervolumen: 2×60 L
Gesamtmaße L×B×H: 3690×1500×2780 mm
Gewicht Maschine: 8600 kg

PBG-110/3100
Biegepresskraft: 1100 kN
Biegelänge A: 3100 mm
Stützenabstand B: 2600 mm
Schlupftiefe D: 410 mm
Schlittenhub C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 220 mm/s; 18 mm/s; 200 mm/s
Hauptmotorleistung: 2×7.9 kW
Ölbehältervolumen: 2×60 L
Gesamtmaße L×B×H: 3670×1430×2650 mm
Gewicht Maschine: 7000 kg
