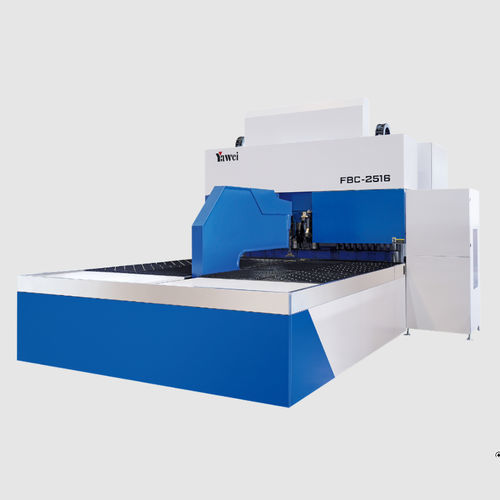

Servoelektrische Abkantpresse FBC series

CNCmit automatischem Werkzeugwechslerautomatisch

Produktübersicht

• Scharnierwerkzeug passt sich komplex geformten Werkstücken an und kompensiert die Einschränkungen fester Pressformen.
• Automatischer Werkzeug-/Formwechsel ermöglicht schnelle Größenanpassung und Austausch während des Prozesses.
• Pneumatisches Scharnier vermeidet Kollisionen an der Umformseite und schützt die Oberflächenqualität.
• Vollständig servoelektrische Steuerung mit 20 Achsen für präzisen, energieeffizienten Betrieb.

Produktparameter — FBC2016
Maximale Diagonallänge des Blechs: 2400 mm
Max. Biegelänge: 2000 mm
Max. Biegehöhe: 165 mm
Max. Blechstärke (Stahl 410 MPa): 2 mm
Max. Blechstärke (Edelstahl 600 MPa): 1,5 mm
Max. Blechstärke (Aluminiumlegierung 265 MPa): 3 mm
Min. Blechstärke: 0,35 mm
Servoachsen: 20
Abmessungen (L×B×H): 4,6 × 4,6 × 3,1 m
Maschinengewicht: 14300 kg


Produktparameter — FBC2516
Maximale Diagonallänge des Blechs: 2800 mm
Max. Biegelänge: 2500 mm
Max. Biegehöhe: 165 mm
Max. Blechstärke (Stahl 410 MPa): 2 mm
Max. Blechstärke (Edelstahl 600 MPa): 1,5 mm
Max. Blechstärke (Aluminiumlegierung 265 MPa): 3 mm
Min. Blechstärke: 0,35 mm
Servoachsen: 20
Abmessungen (L×B×H): 5,5 × 4,9 × 3,2 m
Maschinengewicht: 20000 kg


Produktparameter — FBC3016
Maximale Diagonallänge des Blechs: 3400 mm
Max. Biegelänge: 3000 mm
Max. Biegehöhe: 165 mm
Max. Blechstärke (Stahl 410 MPa): 2 mm
Max. Blechstärke (Edelstahl 600 MPa): 1,5 mm
Max. Blechstärke (Aluminiumlegierung 265 MPa): 3 mm
Min. Blechstärke: 0,35 mm
Servoachsen: 20
Abmessungen (L×B×H): 6,6 × 5,4 × 3,2 m
Maschinengewicht: 23400 kg


Eigenschaften / Technische Daten

• Serie: FBC-Serie automatische Werkzeugwechsel-CNC-Blechkantenbiegemaschine (Modelle FBC2016, FBC2516, FBC3016).
• Wechselart: Vollautomatischer Werkzeug-/Formwechsel mit schneller Größenanpassung und Unterstützung für Wechsel im laufenden Betrieb.
• Formwerkzeug: Scharnierwerkzeug für komplexe Formen; pneumatisches Scharnier zur Vermeidung von Kontakt mit der Werkstückoberfläche.
• Steuerung: Voll elektrisch servo — 20 Achsen für Präzision und Wiederholgenauigkeit.
• Materialkapazität (typisch): Baustahl (410 MPa) bis 2 mm; Edelstahl (600 MPa) bis 1,5 mm; Aluminiumlegierung (265 MPa) bis 3 mm.
• Mindestblechstärke: 0,35 mm.
• Anwendungen: Blechtafeln, Gehäuse, HVAC-Bauteile, Schaltschrankbau und komplex profilierte Blechbauteile.
