Laser-Schneidemaschine HLE series
für Metallfür BlechCNC

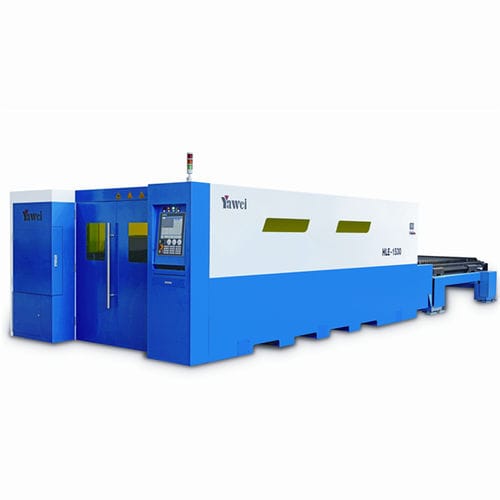

Laser-Schneidemaschine - HLE series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC
Laser-Schneidemaschine - HLE series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC
Laser-Schneidemaschine - HLE series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Laser
Bearbeitetes Material
für Metall
Bearbeitetes Produkt
für Blech
Steuerung
CNC
Aufbau
Portaltyp
Weitere Eigenschaften
Hochleistung
X-Hub

Min: 3.070 mm
(120,87 in)

Max: 13.040 mm
(513,39 in)

Y-Hub

Min: 1.545 mm
(60,83 in)

Max: 3.220 mm
(126,77 in)

Z-Hub

Min: 300 mm
(12 in)

Max: 430 mm
(17 in)

Schnittgeschwindigkeit

Min: 1,667 m/s
(5,469 ft/s)

Max: 2,833 m/s
(9,295 ft/s)

Laserleistung

Min: 3.000 W

Max: 80.000 W

Wiederholbarkeit

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Beschleunigung

Min: 9,81 m/s²
(32,19 ft/s²)

Max: 14,71 m/s²
(48,26 ft/s²)

Gesamtlänge

Min: 9.200 mm
(362 in)

Max: 30.000 mm
(1.181 in)

Gesamtbreite

Min: 5.000 mm
(197 in)

Max: 6.500 mm
(256 in)

Gewicht

32.000 kg
(70.547,92 lb)

Belastbarkeit

Min: 1.000 kg
(2.204,6 lb)

Max: 19.500 kg
(42.990,1 lb)

Beschreibung

Produktübersicht
  • HLE-Portal-Laserschneidmaschinen für industrielle Blechbearbeitung, ausgelegt auf reaktionsschnelle Steuerung und niedrige Betriebskosten.
  • Bright-surface Schneidtechnologie für schnelle, präzise Schnitte mit minimaler Konizität und geringer Oberflächenrauheit.
  • Portal-Doppelantrieb, hochsteife Bettstruktur mit Spannungsarmglühen für dauerhafte Stabilität.
  • Bedienerfreundliche Benutzeroberfläche mit erweiterter Parameterbibliothek und kollisionsgeschütztem Schneidkopf.


Produktparameter
HLE-25120
Schneidbereich: 12100*2545mm
X-Achsen-Hub: 12120mm
Y-Achsen-Hub: 2565mm
Z-Achsen-Hub: 430mm
X-Y maximale Bahn­geschwindigkeit: 170m/min
X/Y maximale Beschleunigung: 1.2Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 9400/14000Kg
Maschinenabmessung: 28700*5800*2300mm
Maschinengewicht: 32000Kg
Laserleistung Generator: 12/20/30/40/50/60/80Kw

HLE-2580
Schneidbereich: 8100*2545mm
X-Achsen-Hub: 8120mm
Y-Achsen-Hub: 2565mm
Z-Achsen-Hub: 430mm
X-Y maximale Bahn­geschwindigkeit: 170m/min
X/Y maximale Beschleunigung: 1.2Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 6250/9400Kg
Maschinenabmessung: 20500*5800*2300mm
Laserleistung Generator: 12/20/30/40/60/80Kw

HLE-2560
Schneidbereich: 6100*2545mm
X-Achsen-Hub: 6120mm
Y-Achsen-Hub: 2565mm
Z-Achsen-Hub: 340mm
X-Y maximale Bahn­geschwindigkeit: 170m/min
X/Y maximale Beschleunigung: 1.2Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 3500Kg
Maschinenabmessung: 16000*5800*2300mm
Laserleistung Generator: 3/6/12Kw

HLE-2040
Schneidbereich: 4065*2035mm
X-Achsen-Hub: 4085mm
Y-Achsen-Hub: 2055mm
Z-Achsen-Hub: 300mm
X-Y maximale Bahn­geschwindigkeit: 170m/min
X/Y maximale Beschleunigung: 1.5Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 1800Kg
Maschinenabmessung: 11500*5600*2300mm
Laserleistung Generator: 3/6/12Kw

HLE-1530
Schneidbereich: 3050*1525mm
X-Achsen-Hub: 3070mm
Y-Achsen-Hub: 1545mm
Z-Achsen-Hub: 300mm
X-Y maximale Bahn­geschwindigkeit: 170m/min
X/Y maximale Beschleunigung: 1.5Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 1000Kg
Maschinenabmessung: 9200*5000*2300mm
Laserleistung Generator: 3/6/12Kw

HLE-32130
Schneidbereich: 13000*3200mm
X-Achsen-Hub: 13040mm
Y-Achsen-Hub: 3220mm
Z-Achsen-Hub: 400mm
X-Y maximale Bahn­geschwindigkeit: 100m/min
X/Y maximale Beschleunigung: 1.0Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 13000/19500Kg
Maschinenabmessung: 30000*6500*2500mm
Laserleistung Generator: 12/20/30/40/60/80Kw

Technische Daten
  • Serienname: HLE (High-Performance Series)
  • Positioniergenauigkeit (typisch): ±0.03mm
  • Wiederholgenauigkeit (typisch): ±0.02mm
  • X-Y maximale Bahn­geschwindigkeit: bis zu 170m/min (Standardmodelle), 100m/min für HLE-32130
  • X/Y maximale Beschleunigung: meist 1.2Gm/s², bis zu 1.5Gm/s² bei einigen mittleren Modellen, 1.0Gm/s² beim größten Modell
  • Laserleistung Optionen (modellabhängig): 3Kw, 6Kw, 12Kw, 20Kw, 30Kw, 40Kw, 50Kw, 60Kw, 80Kw
  • Max. Tischbelastung: von 1000Kg (HLE-1530) bis 19500Kg (HLE-32130)
  • Z-Achsen-Hub variiert je nach Modell (typ. 300–430mm)
  • Struktur: Portal-Doppelantrieb, hochsteifes Bett mit Spannungsarmglühen
  • Bedienoberfläche: ergonomische Benutzeroberfläche mit Parameterbibliothek und kollisionsgeschützter Schneidkopf
