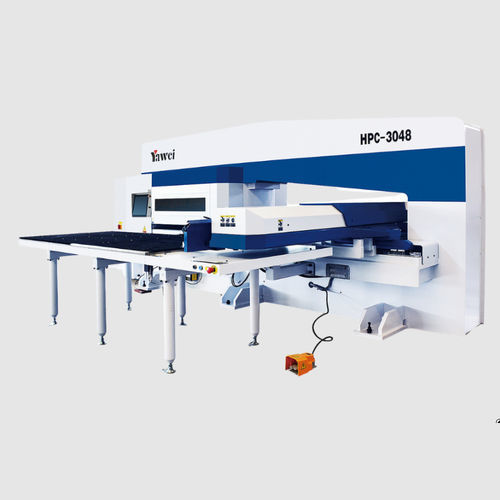

CNC-Stanzmaschine HPC series

servogesteuertfür Metallfür Blech

Produktbeschreibung

• Hauptspindel wird durch ein Servo‑Punktschweiß-/Stanzsystem gesteuert für stabile und wiederholbare Leistung.
• Vollflächige Touch‑Human‑Machine‑Interface mit leistungsfähigem CNC‑System.
• Patentierte ständig eingreifende Drehstation (Turret) zur Verbesserung der Reproduzierbarkeit der Positionierung.
• Modernes Industriedesign für bessere Ergonomie und Zugänglichkeit.
• Fähig zu effizienter, hochpräziser Walz‑/Formung und Stanzbearbeitung.
• Energieeffizientes Konzept mit geringem Verbrauch und niedrigen Geräuschpegeln.

Verfügbare Modelle

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Ausgewählte Modellparameter (HPC-3078)
Nennkraft: 294 kN
Maximale bearbeitbare Blechgröße (inkl. einer Umpositionierung): 1250×2500 mm
Maximale Blechdicke (Kohlenstoffstahl): 6,35 mm
Maximale Blechdicke (Edelstahl): 4 mm
Maximaler Einzelschlagdurchmesser: Φ88,9 mm
Anzahl Standardwerkzeugplätze: 38
Stanzgenauigkeit: ±0,1 mm
Stanzfrequenz: 2300 cpm
Maximale Stanzfrequenz (1 mm Schritt, 6 mm Hub): 750 cpm
Maximale Stanzfrequenz (25,4 mm Schritt, 6 mm Hub): 410 cpm
Maximale Blechvorschubgeschwindigkeit: 102 m/min
Drehtischgeschwindigkeit: 30 rpm
Steuerachsen: 5
Luftdruckanforderung: 0,6 MPa
Installierte Leistung: 6,1 kW
Gesamtabmessungen (L×B×H): 5610 mm × 2300 mm × 2260 mm
Gewicht: 14.000 kg

Hinweise zu anderen Modellen (Zusammenfassung)
Andere Varianten (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) teilen die gleichen Kernmerkmale: servoangetriebene Hauptachse, Touch‑HMI, patentierte konstant eingreifende Turret, ähnliche Stanzgenauigkeit (±0,1 mm) und 38 Standardwerkzeugplätze. Maximale Blechgrößen, Stanzfrequenzen, Abmessungen und Gewichte variieren je nach Modell (Beispiele: bis zu 2000×5000 mm und Gewichte von ≈12.500 kg bis ≈24.500 kg).

Technische Merkmale / Spezifikationen

• Produktfamilie: HPC‑Serie (Servo CNC Turret Punch)
• Steuerung: Servogesteuerte Hauptachse; vollflächige Touch‑HMI; CNC‑System
• Nennkraft (Beispiel HPC-3078): 294 kN
• Max. Blechgröße (HPC-3078): 1250×2500 mm (andere Modelle bis 2000×5000 mm)
• Max. Blechdicke Kohlenstoffstahl: 6,35 mm
• Max. Blechdicke Edelstahl: 4 mm
• Max. Einzelschlagdurchmesser: Φ88,9 mm
• Standardwerkzeugplätze: 38
• Stanzgenauigkeit: ±0,1 mm
• Stanzfrequenz (HPC-3078): bis zu 2300 cpm
• Max. Blechvorschubgeschwindigkeit: 102 m/min
• Drehtischgeschwindigkeit: 30 rpm
• Steuerachsen: 5
• Luftquelle: 0,6 MPa
• Installierte Leistung: 6,1 kW
• Typische Abmessungen (HPC-3078 L×B×H): 5610×2300×2260 mm
• Typisches Gewicht (HPC-3078): 14.000 kg (andere Varianten ≈12.500–24.500 kg)
