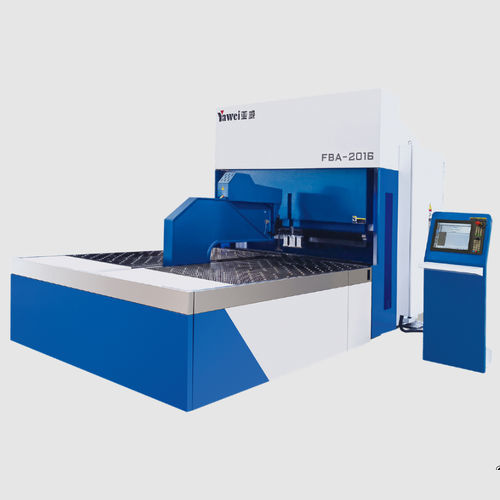

Servoelektrische Abkantpresse FBA series

CNCWerkstattPräzision

Produktübersicht

• Baureihe von CNC-Blechbiegemaschinen für präzises Biegen von Blechen mit vollflächigem Touch-HMI und leistungsfähiger CNC-Steuerung.
• Zuverlässige mechanische Klemmung und flexible Positioniereinrichtungen für reproduzierbare Teilehandhabung.
• Modelle decken ein breites Spektrum an Biegelängen, -höhen und Materialstärken ab – geeignet für Gehäusebau, Abdeckungen und HVAC-Anwendungen.
• Auslegung auf geringen Energieverbrauch und reduzierte Betriebsgeräusche in Produktionsumgebungen.

Verfügbare Modelle / Optionen

• FBA1516
• FBA1516 (Sauger-Typ)
• FBA2016
• FBA2020
• FBA2030

Technische Daten
FBA1516
Maximale diagonale Blechlänge: 1850 mm
Maximale Biegelänge: 1500 mm
Maximale Biegehöhe: 165 mm
Max. Blechdicke (Stahl 410 N/mm²): 1,2 mm
Max. Blechdicke (Edelstahl 660 N/mm²): 0,8 mm
Max. Blechdicke (Alu-Legierung 265 N/mm²): 1,6 mm
Minimale Blechdicke: 0,5 mm
Servoachsen: 12
Gesamtleistung: 28 kW
Abmessungen (L*W*H): 4.4*2.2*2.45 m
Maschinengewicht: 10000 kg

FBA1516 (Sauger-Typ)
Maximale diagonale Blechlänge: 1850 mm
Maximale Biegelänge: 1500 mm
Maximale Biegehöhe: 165 mm
Max. Blechdicke (Stahl 410 N/mm²): 1,2 mm
Max. Blechdicke (Edelstahl 660 N/mm²): 0,8 mm
Max. Blechdicke (Alu-Legierung 265 N/mm²): 1,6 mm
Minimale Blechdicke: 0,5 mm
Servoachsen: 9
Gesamtleistung: 25 kW
Abmessungen (L*W*H): 3.4*2.2*2.45 m
Maschinengewicht: 9500 kg

FBA2016
Maximale diagonale Blechlänge: 2400 mm
Maximale Biegelänge: 2000 mm
Maximale Biegehöhe: 165 mm
Max. Blechdicke (Stahl 410 N/mm²): 2,0 mm
Max. Blechdicke (Edelstahl 660 N/mm²): 1,2 mm
Max. Blechdicke (Alu-Legierung 265 N/mm²): 3,0 mm
Minimale Blechdicke: 0,5 mm
Servoachsen: 12
Gesamtleistung: 36 kW
Abmessungen (L*W*H): 4.5*2.8*2.8 m
Maschinengewicht: 14000 kg

FBA2020
Maximale diagonale Blechlänge: 2400 mm
Maximale Biegelänge: 2000 mm
Maximale Biegehöhe: 200 mm
Max. Blechdicke (Stahl 410 N/mm²): 2,0 mm
Max. Blechdicke (Edelstahl 660 N/mm²): 1,2 mm
Max. Blechdicke (Alu-Legierung 265 N/mm²): 3,0 mm
Minimale Blechdicke: 0,5 mm
Servoachsen: 12
Gesamtleistung: 36 kW
Abmessungen (L*W*H): 4.5*2.8*3.0 m
Maschinengewicht: 17000 kg

FBA2030
Maximale diagonale Blechlänge: 2400 mm
Maximale Biegelänge: 2000 mm
Maximale Biegehöhe: 300 mm
Max. Blechdicke (Stahl 410 N/mm²): 2,0 mm
Max. Blechdicke (Edelstahl 660 N/mm²): 1,5 mm
Max. Blechdicke (Alu-Legierung 265 N/mm²): 3,0 mm
Minimale Blechdicke: 0,35 mm
Servoachsen: 13
Winkelgenauigkeit: ±30′
Gesamtleistung: 36 kW
Abmessungen (L*W*H): 4.6*2.8*3.2 m
Maschinengewicht: 15800 kg

Merkmale / technische Spezifikationen

• Bedienoberfläche: Voll touch HMI mit CNC-System zur Programmverwaltung und Reproduzierbarkeit.
• Klemmung: Zuverlässige mechanische Klemmung kombiniert mit flexiblen Positioniereinrichtungen für komplexe Geometrien.
• Werkstofffähigkeit: Baustahl, Edelstahl und Aluminiumlegierungen (max. Dicke abhängig vom Modell und der Zugfestigkeit).
• Minimale Blechdicke: 0,35–0,5 mm je nach Modell.
• Servoachsen: 9 bis 13 innerhalb der Baureihe (größere Modelle können zusätzliche Achsen bieten).
• Installierte Leistung: 25–36 kW je nach Modell.
• Aufstellfläche und Gewicht variieren je Modell — prüfen Sie modellbezogene Maße für Layout und Transportplanung.

Bilder & Video
Die Produktseite enthält eine Galerie mit Musterbildern und ein Demonstrationsvideo, das Maschinenlayout, Werkzeuge und typische Produktionsergebnisse zeigt.
