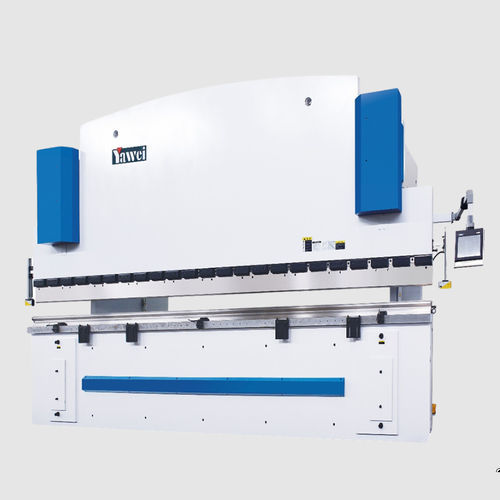

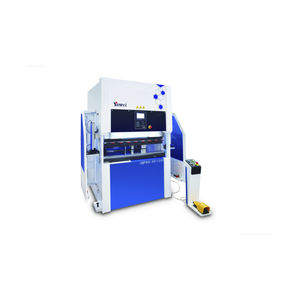

Servohydraulische Abkantpresse PBH(A) series

CNCmit großen AbmessungenPräzision

Produktbeschreibung
Stahlblech als Rohmaterial, bearbeitet auf einem großen Fünf-Achsen-Bearbeitungszentrum, zur Sicherstellung der Strukturgengenauigkeit und Bauteilpassung.
Elektro-hydraulisches Servosystem mit geschlossener Regelungsschleife für synchronisierte Pressenbewegung.
Schlittenführung auf Doppelträgern mit selbstschmierendem Material für dauerhafte Präzision.
Arbeitstisch mit Crowning und Spaltverformungskompensation zur Sicherstellung der Biegegenauigkeit.
Hydraulikzylinder mit sphärischer Schwimmstütze und speziell geführten Kolbenstangen für hohe Abtriebs- beziehungsweise Exzentrik-Resistenz.
Backgauge angetrieben von einem digitalen AC-Servomotor mit Präzisionskugelgewindetrieb und Linearschienenführung.

Verfügbare Modelle

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

Ausgewählte Modellspezifikation (PBH(A)-160/5100)
Nennkraft: 1600 kN
Tischlänge A: 5100 mm
Säulenabstand B: 4200 mm
Stirnöffnung (Throat) D: 410 mm
Schlittenhub C: 215 mm
Maximale Öffnungshöhe: 450 mm
Schlitten-Geschwindigkeiten: 120 mm/s, 10 mm/s, 90 mm/s
Motorleistung: 11 kW
Ölbehältervolumen: 400 L
Gesamtmaße L*W*H: 5400*1850*3350 mm
Gesamtgewicht Maschine: 20000/17200 kg

Weitere Beispielangaben (Zusammenfassung)
PBH(A)-220/5100: Nennkraft 2200 kN; Tischlänge 5100 mm; Säulenabstand 4200 mm; Throat 410 mm; Schlittenhub 215 mm; Max. Öffnungshöhe 450 mm; Geschwindigkeiten 120/9/100 mm/s; Motor 15 kW; Ölbehälter 500 L; Abmessungen 5400*1860*3380 mm; Gewicht 23000/20000 kg.
PBH(A)-220/6200: Nennkraft 2200 kN; Tischlänge 6200 mm; Säulenabstand 5100 mm; Throat 410 mm; Schlittenhub 215 mm; Max. Öffnungshöhe 450 mm; Geschwindigkeiten 120/9/100 mm/s; Motor 15 kW; Ölbehälter 500 L; Abmessungen 6500*1850*3430 mm; Gewicht 28000/23000 kg.
PBH(A)-300 Varianten: Nennkraft bis 3000 kN; typische Tischlängen 5100 oder 6200 mm; Schlittenhub 265 mm; Max. Öffnungshöhe 500 mm; Motor 22 kW; Ölbehälter bis 750 L; Abmessungen und Gewichte je nach Konfiguration.
Höhere Kapazitäten verfügbar von 4000 kN bis 30000 kN mit Tischlängen (4100/5100/6200/8200/12000 mm), skalierten Säulenabständen und Throat-Öffnungen, erhöhten Schlittenhüben und Öffnungshöhen, Motorleistungen bis Multi-Motor-Konfigurationen (z. B. 2×55 kW), Ölbehältervolumen bis zu mehreren tausend Litern und modellabhängigen Abmessungen/Gewichten.

Technische Merkmale

• Material und Struktur: Stahlblech, bearbeitet auf großem Fünf-Achsen-Bearbeitungszentrum.
• Hydrauliksystem: elektrohydraulisches Servo mit geschlossener Regelung zur synchronen Schlittenbewegung.
• Schlittenführung: Doppelträgerstruktur mit selbstschmierendem Material.
• Tischkompensation: Crowning-System und Kompensation der Throat-Verformung.
• Hydraulikzylinder: sphärische Schwimmstütze und geführte Kolbenstange für hohe Abtriebsbeständigkeit.
• Backgauge: digitaler AC-Servomotor, Präzisions-Kugelgewindetrieb, Linearschienenführung.
• Nennkraftbereich: 1600 kN bis 30000 kN je nach Modell.
• Beispiel-Schlittenhübe: 215 mm, 265 mm, 315 mm, 410 mm je nach Modell.
• Beispiel-Maximalöffnungen: 450 mm, 500 mm, 520 mm, 620 mm, 720 mm, 720–1250 mm je nach Modell.
• Motorleistungsbereich: 11 kW bis zu Multi-Motor-Konfigurationen (z. B. 2×90 kW) je nach Modell.
• Ölbehältervolumen: 400 L bis mehrere tausend Liter je nach Modell.
• Mehrere Tischlängen und Säulenabstände verfügbar zur Anpassung an unterschiedliche Biegebreiten (z. B. 4100, 5100, 6200, 8200, 12000 mm).
