Laser-Schneidemaschine HLA series
für Metallfür Blechmit manueller Beladung

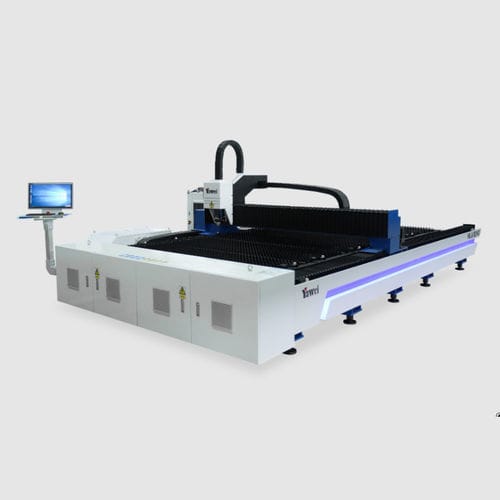

Laser-Schneidemaschine - HLA series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / mit manueller Beladung
Laser-Schneidemaschine - HLA series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / mit manueller Beladung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Laser
Bearbeitetes Material
für Metall
Bearbeitetes Produkt
für Blech
Aufladen des Werkstücks
mit manueller Beladung
Aufbau
kompakt, Doppelportal, mit festem Tisch, elastisch
Weitere Eigenschaften
Präzision
X-Hub

Max: 13.120 mm
(516,54 in)

Min: 3.070 mm
(120,87 in)

Y-Hub

Max: 3.120 mm
(122,83 in)

Min: 1.545 mm
(60,83 in)

Z-Hub

Max: 170 mm
(7 in)

Min: 120 mm
(5 in)

Schnittgeschwindigkeit

Max: 2,333 m/s
(7,654 ft/s)

Min: 1,667 m/s
(5,469 ft/s)

Laserleistung

Max: 80.000 W

Min: 3.000 W

Wiederholbarkeit

0,02 mm
(0,0008 in)

Beschleunigung

Max: 11,77 m/s²
(38,62 ft/s²)

Min: 7,85 m/s²
(25,75 ft/s²)

Gesamtlänge

Max: 17.000 mm
(669 in)

Min: 5.000 mm
(197 in)

Höhe

2.000 mm
(79 in)

Belastbarkeit

Max: 18.000 kg
(39.683,2 lb)

Min: 900 kg
(1.984,2 lb)

Beschreibung

Produktbeschreibung
Kompakte Maschinenstruktur mit geringer Stellfläche für effiziente Flächennutzung.
Offener Schneidbereich zur einfachen Be- und Entladung von Blechen und zur flexiblen Anpassung an unterschiedliche Einsatzorte.
Absauganschluss unterhalb des Schneidbereichs zur verbesserten Entfernung von Staub und Rauch und zur Sicherstellung eines langfristig stabilen Betriebs.
Offenes Portal (Gantry) mit Doppelantrieb und einfacher Arbeitstisch-Struktur für stabile Bewegungen und Prozesszuverlässigkeit.
Maschinenbett mit geschweißtem Aluminiumlegierungs-Träger zur Erfüllung der Anforderungen an hochdynamische Bewegungsprofile.
Getrenntes Elektroschrank-System für flexible Aufstellmöglichkeiten je nach Standortlayout.

Produktparameter - Modelle
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Schneidbereich: 3050*1525mm
X-Achsen Hub: 3070mm
Y-Achsen Hub: 1545mm
Z-Achsen Hub: 120mm
X-Y maximale Bahn-Geschwindigkeit: 140m/min
X/Y maximale Beschleunigung: 1.2Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 900Kg
Maschinenabmessungen: 5000*3700*2000mm
Laserquelle Leistung: 3/6kW

HLA-2040
Schneidbereich: 4065*2035mm
X-Achsen Hub: 4085mm
Y-Achsen Hub: 2055mm
Z-Achsen Hub: 120mm
X-Y maximale Bahn-Geschwindigkeit: 140m/min
X/Y maximale Beschleunigung: 1.2Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 1500Kg
Maschinenabmessungen: 6000*4400*2000mm
Laserquelle Leistung: 3/6kW

HLA-2560
Schneidbereich: 6100*2545mm
X-Achsen Hub: 6120mm
Y-Achsen Hub: 2565mm
Z-Achsen Hub: 170mm
X-Y maximale Bahn-Geschwindigkeit: 140m/min
X/Y maximale Beschleunigung: 1.0Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 3000Kg
Maschinenabmessungen: 8800*5400*2000mm
Laserquelle Leistung: 12/20/30/40/50/60/80kW

HLA-2580
Schneidbereich: 8100*2545mm
X-Achsen Hub: 8120mm
Y-Achsen Hub: 2565mm
Z-Achsen Hub: 170mm
X-Y maximale Bahn-Geschwindigkeit: 140m/min
X/Y maximale Beschleunigung: 1.0Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 6250/9400Kg
Maschinenabmessungen: 11400*5500*2000mm
Laserquelle Leistung: 12/20/30/40/50/60/80kW

HLA-25120
Schneidbereich: 12100*2545mm
X-Achsen Hub: 12120mm
Y-Achsen Hub: 2565mm
Z-Achsen Hub: 170mm
X-Y maximale Bahn-Geschwindigkeit: 140m/min
X/Y maximale Beschleunigung: 1.0Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 9400/14000Kg
Maschinenabmessungen: 15500*5500*2000mm
Laserquelle Leistung: 12/20/30/40/50/60/80kW

HLA-30130
Schneidbereich: 13100*3100mm
X-Achsen Hub: 13120mm
Y-Achsen Hub: 3120mm
Z-Achsen Hub: 170mm
X-Y maximale Bahn-Geschwindigkeit: 100m/min
X/Y maximale Beschleunigung: 0.8Gm/s²
Positioniergenauigkeit: ±0.03mm
Wiederholgenauigkeit: ±0.02mm
Max. Tischbelastung: 12000/18000Kg
Maschinenabmessungen: 17000*6000*2000mm
Laserquelle Leistung: 12/20/30/40/50/60/80kW

Technische Merkmale / Spezifikationen
  • Kompakte Maschinenstruktur mit geringer Stellfläche.
  • Offener Schneidbereich zur einfachen Handhabung und Anpassung an den Einsatzort.
  • Absauganschluss unter dem Schneidbereich zur verbesserten Staub-/Rauchentfernung.
  • Offenes Portal mit Doppelantrieb und Einzelarbeitstisch für stabile Leistung und gute Wiederholbarkeit.
  • Geschweißtes Bett mit Aluminiumlegierungs-Träger zur Unterstützung hochdynamischer Bewegungsprofile.
  • Getrenntes Elektroschrank-System für flexible Installation entsprechend der Werkstattanordnung.
  • Positioniergenauigkeit: ±0.03mm; Wiederholgenauigkeit: ±0.02mm.
  • Maximale Bahn-Geschwindigkeit X-Y: bis zu 140m/min (modellabhängig).
  • Maximale Beschleunigung X/Y: bis zu 1.2Gm/s² (modellabhängig).
  • Laserquellen-Leistungsoptionen: 3/6kW für kleinere Modelle; 12–80kW für größere Modelle.
