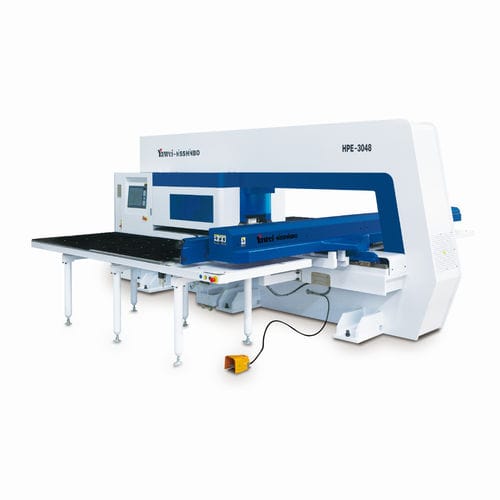

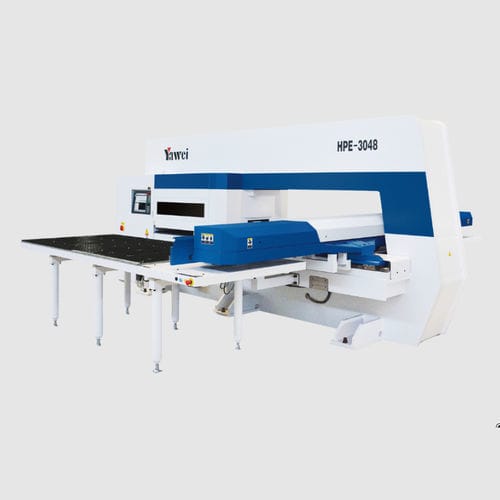

CNC-Stanzmaschine HPE series

servogesteuertfür Metallfür Blech

Produktübersicht
Servo-gesteuerter Stanzkopf mit einer Spitzenstanzfrequenz von bis zu 2300 Hüben/min. Voll touchscreen-fähige Mensch-Maschine-Schnittstelle und leistungsstarkes CNC-System ermöglichen präzise Positionierung mit Totpunktgenauigkeit von 0,01 mm. Patentierte ständig verzahnte Rotationsstation (Tourelle) für wiederholgenaues Werkzeugindexieren; leistungsfähiges und präzises Rundwalzen/Formen. Ausgelegt auf geringen Energieverbrauch und niedrige Geräuschentwicklung für industrielle Fertigungslinien.

Verfügbare Modelle

• HPE-3078
• HPE-3058
• HPE-3057
• HPE-3048
• HPE-3047
• HPE-3044

Technische Daten — HPE-3078

• Nennkraft: 294 kN
• Maximale bearbeitbare Blechgröße (inkl. einer Nachpositionierung): 2000×5000 mm
• Max. Blechdicke (Stahl): 6,35 mm; (Edelstahl): 4 mm
• Max. Durchmesser eines Stempels: Φ88,9 mm
• Stanzgenauigkeit: ±0,1 mm; Totpunkt-Positioniergenauigkeit: 0,01 mm
• Stanzfrequenz: 2300 cpm (Spitze); max. (1 mm Schritt, 6 mm Hub): 750 cpm; (25,4 mm Schritt, 6 mm Hub): 410 cpm
• Max. Blechvorschubgeschwindigkeit: 102 m/min
• Drehtischgeschwindigkeit: 30 rpm
• Anzahl der Steuerachsen: 5 (X, Y, T, C, Z)
• Gesamtleistungsbedarf: 6,1 kW
• Druckluftbedarf: 0,6 MPa
• Gesamtmaße (L×B×H): 6920 × 5000 × 2260 mm
• Gewicht: 25.500 kg

Wesentliche Spezifikationen

• Serie: HPE series
• Nennkraft: 294 kN
• Max. Stanzfrequenz (Spitze): 2300 Hübe/min
• Stanzgenauigkeit: ±0,1 mm; Totpunkt-Positioniergenauigkeit: 0,01 mm
• Max. Stempeldurchmesser: Φ88,9 mm
• Max. Materialdicke: Stahl 6,35 mm; Edelstahl 4 mm
• Drehtischgeschwindigkeit: 30 rpm
• Max. Blechvorschubgeschwindigkeit: 102 m/min
• Steuerachsen: 5 (X, Y, T, C, Z)
• Mensch-Maschine-Schnittstelle: voll touchfähiges CNC-System
• Varianten und max. Bearbeitungsgrößen: HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
