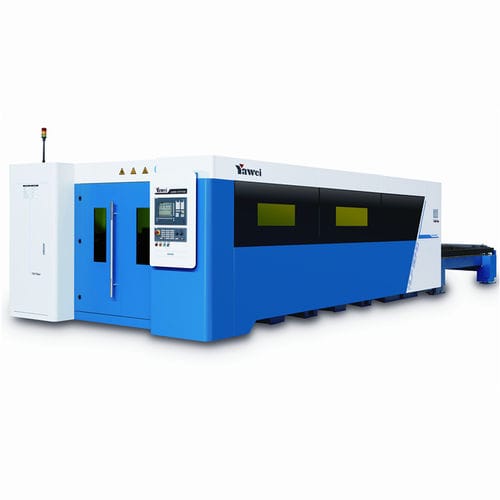

Faserlaser-Schneidemaschine HLF series
für Metallfür BlechCNC

Faserlaser-Schneidemaschine - HLF series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC
Faserlaser-Schneidemaschine - HLF series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC
Faserlaser-Schneidemaschine - HLF series - JIANGSU YAWEI MACHINE TOOL - für Metall / für Blech / CNC - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Faserlaser
Bearbeitetes Material
für Metall
Bearbeitetes Produkt
für Blech
Steuerung
CNC
Aufbau
Großformat, Portaltyp
Weitere Eigenschaften
automatisch, Hochgeschwindigkeit, Hochleistung, Wechseltisch, Mehrachsen
X-Hub

Max: 12.040 mm
(474,02 in)

Min: 3.040 mm
(119,69 in)

Y-Hub

Max: 2.520 mm
(99,21 in)

Min: 1.520 mm
(59,84 in)

Z-Hub

Max: 340 mm
(13 in)

Min: 300 mm
(12 in)

Maximale Schnitthöhe

Max: 340 mm
(13,4 in)

Min: 300 mm
(11,8 in)

Schnittgeschwindigkeit

3,333 m/s
(10,935 ft/s)

Laserleistung

Max: 80.000 W

Min: 3.000 W

Wiederholbarkeit

0,03 mm
(0,0012 in)

Beschleunigung

Max: 19,61 m/s²
(64,34 ft/s²)

Min: 17,65 m/s²
(57,91 ft/s²)

Gesamtlänge

Max: 28.000 mm
(1.102 in)

Min: 9.300 mm
(366 in)

Höhe

2.200 mm
(87 in)

Gewicht

16.000 kg
(35.273,96 lb)

Belastbarkeit

Max: 14.000 kg
(30.864,7 lb)

Min: 1.000 kg
(2.204,6 lb)

Beschreibung

Produktübersicht
Die HLF Classic Flagship Series umfasst portalgeführte Faserlaserschneidanlagen für die industrielle Blechbearbeitung, erhältlich in Konfigurationen für kleine bis sehr große Blechabmessungen und mit verschiedenen Laserleistungsoptionen. Die Maschinen verfügen über eine zweifach angetriebene Portalstruktur, eine hochsteife leichte Traverse und einen hebbaren Austauscharbeitstisch für kontinuierliche Produktionsabläufe.

Hauptmerkmale
  • Hochgeschwindigkeits-Schnitt für dünne Bleche und präzise Bearbeitung von mittelstarken Blechen mit geringen Durchschlagsmarken.
  • Intelligente Bedienoberfläche mit Echtzeit-Überwachung des Maschinenstatus und integrierter Expertenbibliothek für Schneidparameter.
  • Nano-Interpolation und unabhängige CNC-Steuerung für schnelle Achsreaktionen und gleichmäßige Mehrachsen-Synchronisation.
  • Hohe Bahn-Geschwindigkeit und modellabhängige Beschleunigung bis zu 2,0G zur Steigerung des Durchsatzes.
  • Mechanische Komponenten von etablierten deutschen/japanischen Herstellern für hohe Präzision und lange Lebensdauer.
  • Automatische Steuerung des Hilfsgasdrucks mit Air/O2/N2-Automatikumschaltung und Alarm bei Abweichungen zur Reduzierung von Ausschuss.
  • Optische Zweitpositionierung und automatische Kantensuche für effizientes Re-Positionieren und präzise Zweitschnitte.


Produktparameter (nach Modell)
  • HLF-1530
    Schnittbereich: 3000×1500 mm
    X-Achsen Hub: 3040 mm
    Y-Achsen Hub: 1520 mm
    Z-Achsen Hub: 300 mm
    Max. Bahn-Geschwindigkeit X-Y: 200 m/min
    Max. Beschleunigung X/Y: 2,0G m/s²
    Positioniergenauigkeit: ±0,03 mm
    Wiederpositioniergenauigkeit: ±0,02 mm
    Max. Tischbelastung: 1000 Kg
    Maschinenaufstellmaß: 9300×5000×2200 mm
    Lasergenerator-Leistung: 3 / 6 / 12 / 20 kW
  • HLF-2040
    Schnittbereich: 4000×2000 mm
    X-Hub: 4040 mm
    Y-Hub: 2020 mm
    Z-Hub: 300 mm
    Max. Bahn-Geschwindigkeit X-Y: 200 m/min
    Max. Beschleunigung X/Y: 2,0G m/s²
    Positioniergenauigkeit: ±0,03 mm
    Wiederpositioniergenauigkeit: ±0,02 mm
    Max. Tischbelastung: 1800 Kg
    Maschinenaufstellmaß: 11500×5500×2200 mm
    Lasergenerator-Leistung: 3 / 6 / 12 / 20 kW
  • HLF-2560
    Schnittbereich: 6000×2500 mm
    X-Hub: 6040 mm
    Y-Hub: 2520 mm
    Z-Hub: 340 mm
    Max. Bahn-Geschwindigkeit X-Y: 200 m/min
    Max. Beschleunigung X/Y: 1,8G m/s²
    Positioniergenauigkeit: ±0,03 mm
    Wiederpositioniergenauigkeit: ±0,02 mm
    Max. Tischbelastung: 5800 / 7000 Kg
    Maschinenaufstellmaß: 15500×5700×2200 mm
    Maschinengewicht: 16000 Kg
    Lasergenerator-Leistung: 6 / 12 / 20 / 30 kW
  • HLF-2580
    Schnittbereich: 8000×2500 mm
    X-Hub: 8040 mm
    Y-Hub: 2520 mm
    Z-Hub: 340 mm
    Max. Bahn-Geschwindigkeit X-Y: 200 m/min
    Max. Beschleunigung X/Y: 1,8G m/s²
    Positioniergenauigkeit: ±0,03 mm
    Wiederpositioniergenauigkeit: ±0,02 mm
    Max. Tischbelastung: 6300 / 9300 Kg
    Maschinenaufstellmaß: 20000×5700×2200 mm
    Lasergenerator-Leistung: 12 / 20 / 30 / 40 / 60 / 80 kW
  • HLF-25120
    Schnittbereich: 12000×2500 mm
    X-Hub: 12040 mm
    Y-Hub: 2520 mm
    Z-Hub: 340 mm
    Max. Bahn-Geschwindigkeit X-Y: 200 m/min
    Max. Beschleunigung X/Y: 1,8G m/s²
    Positioniergenauigkeit: ±0,03 mm
    Wiederpositioniergenauigkeit: ±0,02 mm
    Max. Tischbelastung: 9400 / 14000 Kg
    Maschinenaufstellmaß: 28000×5700×2200 mm
    Lasergenerator-Leistung: 12 / 20 / 30 / 40 / 60 / 80 kW


Technische Daten
  • Serie: HLF Classic Flagship Series (Modelle: HLF-1530, HLF-2040, HLF-2560, HLF-2580, HLF-25120)
  • Positioniergenauigkeit: ±0,03 mm
  • Wiederpositioniergenauigkeit: ±0,02 mm
  • Max. Bahn-Geschwindigkeit X-Y: 200 m/min
  • Beschleunigung X/Y: bis zu 2,0G m/s² (modellabhängig)
  • Laserleistungsoptionen: von 3 kW bis 80 kW je nach Konfiguration
  • Max. Tischbelastung: variiert je nach Modell, von 1.000 Kg bis über 14.000 Kg
