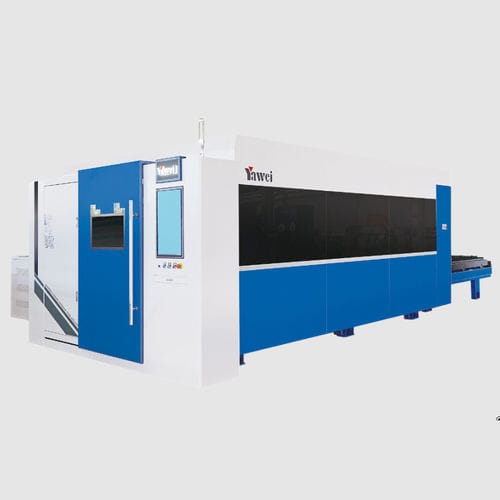

Laser-Schneidemaschine HLB seriesfür Metallfür Blechmit Betriebssoftware
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- für Blech
- Steuerung
- mit Betriebssoftware
- Weitere Eigenschaften
- Hochgeschwindigkeit, Präzision, vollständig geschlossen
- X-Hub
3.070 mm, 4.085 mm, 6.120 mm
(120,87 in, 160,83 in, 240,94 in)- Y-Hub
1.545 mm, 2.055 mm, 2.565 mm
(60,83 in, 80,91 in, 100,98 in)- Z-Hub
240 mm
(9 in)- Maximale Schnitthöhe
240 mm
(9,4 in)- Schnittgeschwindigkeit
140 m/min
- Laserleistung
3.000 W, 6.000 W, 12.000 W
- Wiederholbarkeit
0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)- Beschleunigung
Max: 14,71 m/s²
(48,26 ft/s²)Min: 11,77 m/s²
(38,62 ft/s²)- Gesamtlänge
8.700 mm, 11.000 mm, 15.500 mm
(343 in, 433 in, 610 in)- Gesamtbreite
4.000 mm, 5.000 mm, 5.800 mm
(157 in, 197 in, 228 in)- Höhe
2.300 mm
(91 in)- Belastbarkeit
900 kg, 1.500 kg, 3.000 kg
(1.984,2 lb, 3.306,9 lb, 6.613,9 lb)
Beschreibung
Produktübersicht
Die HLB High-Speed Series ist für das Schneiden von mittel‑ bis dünnblechen ausgelegt und bietet hohe Bahn‑Geschwindigkeiten sowie präzise Positionierung für industrielle Fertigungsumgebungen. Die Maschinen kombinieren Bussteuerung mit einem PC-kompatiblen Lasersteuerungssystem für einen stabilen Prozess und vom Bediener einstellbare Schneidparameter.
Modelle und Hauptparameter
Technische Daten
Die HLB High-Speed Series ist für das Schneiden von mittel‑ bis dünnblechen ausgelegt und bietet hohe Bahn‑Geschwindigkeiten sowie präzise Positionierung für industrielle Fertigungsumgebungen. Die Maschinen kombinieren Bussteuerung mit einem PC-kompatiblen Lasersteuerungssystem für einen stabilen Prozess und vom Bediener einstellbare Schneidparameter.
Modelle und Hauptparameter
- HLB-2560: Schneidbereich 6100×2545 mm; X-Hub 6120 mm; Y-Hub 2565 mm; Z-Hub 240 mm; X‑Y max. Bahngeschwindigkeit 140 m/min; X/Y max. Beschleunigung 1,2 G m/s²; Positioniergenauigkeit ±0,03 mm; Repositionsgenauigkeit ±0,02 mm; maximale Tischbelastung 3000 kg; Maschinenabmessungen 15500×5800×2300 mm; Laserleistungen 3/6/12 kW
- HLB-2040: Schneidbereich 4065×2035 mm; X-Hub 4085 mm; Y-Hub 2055 mm; Z-Hub 240 mm; X‑Y max. Bahngeschwindigkeit 140 m/min; X/Y max. Beschleunigung 1,5 G m/s²; Positioniergenauigkeit ±0,03 mm; Repositionsgenauigkeit ±0,02 mm; maximale Tischbelastung 1500 kg; Maschinenabmessungen 11000×5000×2300 mm; Laserleistungen 3/6/12 kW
- HLB-1530: Schneidbereich 3050×1525 mm; X-Hub 3070 mm; Y-Hub 1545 mm; Z-Hub 240 mm; X‑Y max. Bahngeschwindigkeit 140 m/min; X/Y max. Beschleunigung 1,5 G m/s²; Positioniergenauigkeit ±0,03 mm; Repositionsgenauigkeit ±0,02 mm; maximale Tischbelastung 900 kg; Maschinenabmessungen 8700×4000×2300 mm; Laserleistungen 3/6/12 kW
Technische Daten
- Serie: HLB High-Speed Series
- Geeignet für: Schneiden von mittel‑ bis dünnblechen
- Steuerung: Hochwertige Bussteuerung; PC-kompatibles Lasersteuerungssystem
- Betrieb: Benutzerfreundliche Bedienoberfläche; erweiterte Bibliothek für Schneidparameter
- Wartung: Vollständig geschlossenes Integrationsdesign; wartungsfreier optischer Strahlengang
- Positioniergenauigkeit: ±0,03 mm
- Repositionsgenauigkeit: ±0,02 mm
- X‑Y max. Bahngeschwindigkeit: 140 m/min
- Laser-Generator-Leistungsoptionen: 3 kW / 6 kW / 12 kW
