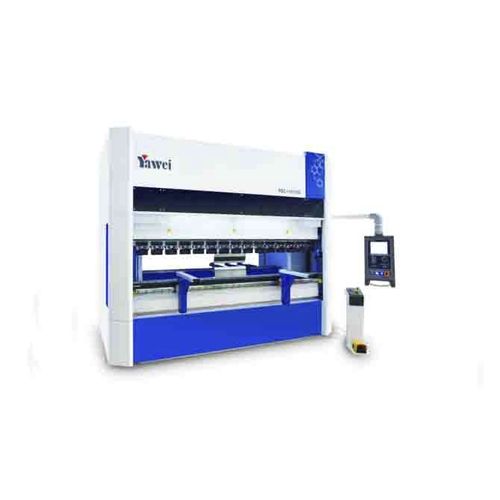

Hydraulische Abkantpresse PBC series

CNCmit großen AbmessungenWerkstatt

Produktübersicht
Arbeitstisch mit mechanischem Crowning-System, punktweise einstellbar zur Sicherstellung von Präzision und gleichbleibenden Biegeergebnissen.
Einzigartige Doppel-Schienen-Sliderstruktur für gleichmäßigere vertikale Bewegung und reduzierte Abweichungen.
Materialhalter auf Linearführung zur Erleichterung der vertikalen Handhabung und Positionierung des Werkstücks.
Steuerungs- und Konfigurationsoptionen ermöglichen erweiterte Funktionen bei einfacher Bedienung.

Modelle

• PBC-50/2050
• PBC-80/2550

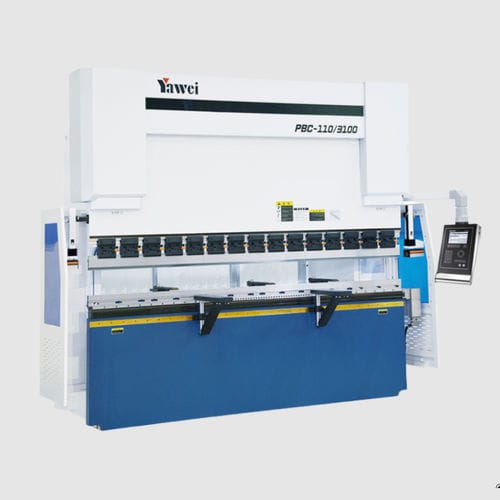

• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

Technische Daten - PBC-50/2050
Biegepressung: 500 kN
Biegelänge A: 2050 mm
Säulenabstand B: 1750 mm
Stirntiefen D: 350 mm
Schlittenhub C: 175 mm
Werkzeughöhe E: 495 mm
Schlittengeschwindigkeit: 200 mm/s 18 mm/s 200 mm/s
Hauptmotorleistung: 6,2 kW
Öltankvolumen: 150 L
Gesamtmaß L×B×H: 2690 × 1520 × 2415 mm
Maschinengewicht: 4500 kg

Technische Daten - PBC-80/2550
Biegepressung: 800 kN
Biegelänge A: 2550 mm
Säulenabstand B: 2150 mm
Stirntiefen D: 350 mm
Schlittenhub C: 175 mm
Werkzeughöhe E: 495 mm
Schlittengeschwindigkeit: 200 mm/s 18 mm/s 200 mm/s
Hauptmotorleistung: 8,5 kW
Öltankvolumen: 200 L
Gesamtmaß L×B×H: 3130 × 1520 × 2515 mm
Maschinengewicht: 6000 kg

Technische Daten - PBC-110/3100
Biegepressung: 1100 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 220 mm/s 18 mm/s 200 mm/s
Hauptmotorleistung: 12,4 kW
Öltankvolumen: 200 L
Gesamtmaß L×B×H: 3600 × 1520 × 2850 mm
Maschinengewicht: 8500 kg

Technische Daten - PBC-110/4100
Biegepressung: 1100 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 220 mm/s 18 mm/s 200 mm/s
Hauptmotorleistung: 12,4 kW
Öltankvolumen: 300 L
Gesamtmaß L×B×H: 4600 × 1520 × 2850 mm
Maschinengewicht: 9200 kg

Technische Daten - PBC-160/3100
Biegepressung: 1600 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 200 mm/s 15 mm/s 180 mm/s
Hauptmotorleistung: 17,8 kW
Öltankvolumen: 300 L
Gesamtmaß L×B×H: 3620 × 1570 × 3010 mm
Maschinengewicht: 10000 kg

Technische Daten - PBC-160/4100
Biegepressung: 1600 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 200 mm/s 15 mm/s 180 mm/s
Hauptmotorleistung: 17,8 kW
Öltankvolumen: 400 L
Gesamtmaß L×B×H: 4620 × 1570 × 3060 mm
Maschinengewicht: 11900 kg

Technische Daten - PBC-220/3100
Biegepressung: 2200 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 160 mm/s 14 mm/s 160 mm/s
Hauptmotorleistung: 21,4 kW
Öltankvolumen: 300 L
Gesamtmaß L×B×H: 3640 × 1820 × 3025 mm
Maschinengewicht: 12300 kg

Technische Daten - PBC-220/4100
Biegepressung: 2200 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Stirntiefen D: 410 mm
Schlittenhub C: 265 mm
Werkzeughöhe E: 600 mm
Schlittengeschwindigkeit: 160 mm/s 14 mm/s 160 mm/s
Hauptmotorleistung: 21,4 kW
Öltankvolumen: 400 L
Gesamtmaß L×B×H: 4640 × 1820 × 3125 mm
Maschinengewicht: 14000 kg

Eigenschaften / Technische Spezifikationen

• PBC-Serie in mehreren Konfigurationen verfügbar: Biegepressungen von 500 kN bis 2200 kN und Biegelängen von 2050 mm bis 4100 mm.
• Wesentliche Abmessungen: Stirntiefe 350 mm oder 410 mm; Werkzeughöhen typischerweise 495 mm oder 600 mm.
• Schlittenhub je nach Modell: 175 mm bis 265 mm.
• Motorleistungsbereich: 6,2 kW bis 21,4 kW je nach Modell.
• Öltankvolumen: 150 L bis 400 L je nach Konfiguration.
• Gewicht und Aufstellfläche variieren je nach Modell (Beispiele in den technischen Daten).
