- JIANGSU YAWEI MACHINE TOOL

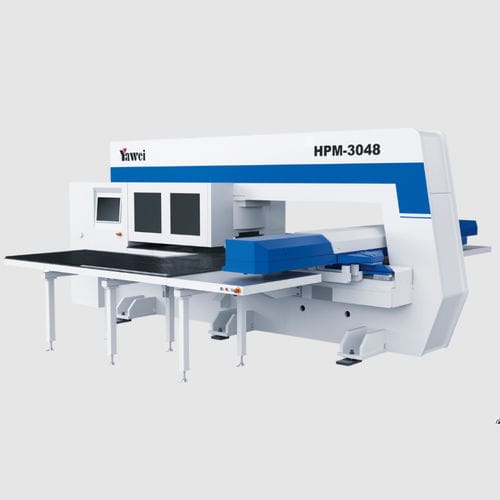

CNC-Stanzmaschine HPM seriesservogesteuertfür BlechForm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Betätigung
- servogesteuert
- Bearbeitetes Produkt
- für Blech
- Zusatzfunktion
- Form
- Weitere Eigenschaften
- Hochgeschwindigkeit, mit Aufnahme
- Presskraft
294.000 N
- Kadenz
Max: 2.500 rpm
(15.708 rad.min-1)Min: 0 rpm
(0 rad.min-1)- X-Hub
1.250 mm
(49,21 in)- Y-Hub
5.000 mm
(196,85 in)- Blechstärke
Max: 6,35 mm
(0,25 in)Min: 0 mm
(0 in)
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten — HPM-3048
Technische Daten — HPM-3058
Anwendungsbereiche
- Die HPM‑Serie CNC-Turret‑Stanzmaschinen ist eine servogetriebene Turm‑Presse für hochfrequentes, wiederholgenaues Stanzen und Umformen von Blechen.
- Servogesteuerte Hauptwelle und unabhängige Turmantriebe sorgen für stabile, präzise Bewegungen und kurze Zykluszeiten.
- Vollgrafische Touch‑HMI und moderne CNC‑Steuerung erleichtern Programmierung und Bedienung.
Hauptmerkmale
- Konstant verzahnte Drehtürmchen mit patentiertem Positioniersystem für verbesserte Wiederholgenauigkeit.
- Doppel‑Servoantrieb für Kurbel‑Pleuel‑Mechanik reduziert die Trägheit und erhöht die Reaktionsfähigkeit.
- Programmierbare schwimmende Spannbacken passen sich dem Blech an, reduzieren Verzug und Rüstzeiten.
- Großes Werkzeugmagazin (standardmäßig 56 Stationen; optional 64) und unabhängige Antriebe für Ober‑/Unterturm für schnellere Werkzeugwechsel.
- Vakuum‑Spanabsaugung verhindert Rückprall von Ausschuss und Verstopfungen beim Stanzen.
- Energieeffizientes Design mit geringem Geräuschpegel und Optionen zur Automatisierungsintegration.
Technische Daten — HPM-3048
- Nennkraft: 294 kN
- Max. bearbeitbare Blechgröße (mit einer Nachpositionierung): 1250 × 5000 mm
- Max. Blechdicke (Stahl): 6,35 mm
- Max. Blechdicke (Edelstahl): 4 mm
- Max. Einzelstanzdurchmesser: Φ88,9 mm
- Standard‑Werkzeugstationen: 56 (optional 64)
- Stanzgenauigkeit: ±0,1 mm
- Stanzfrequenz: bis zu 2500 cpm (modellabhängig)
- Max. Stanzfrequenz (1 mm Schritt, 6 mm Hub): 900 cpm
- Max. Stanzfrequenz (25,4 mm Schritt, 6 mm Hub): 450 cpm
- Max. Blechvorschubgeschwindigkeit: 102 m/min
- Drehtischgeschwindigkeit: 30 rpm
- Anzahl Steuerachsen: 7 (X, Y1, Y2, T1, T2, C, Z)
- Druckluftbedarf: 0,6 MPa
- Abmessungen (L×B×H): 5610 × 5000 × 2300 mm
- Gewicht: 17500 kg
Technische Daten — HPM-3058
- Nennkraft: 294 kN
- Max. bearbeitbare Blechgröße (mit einer Nachpositionierung): 1250 × 5000 mm
- Max. Blechdicke (Stahl): 6,35 mm
- Max. Blechdicke (Edelstahl): 4 mm
- Max. Einzelstanzdurchmesser: Φ88,9 mm
- Standard‑Werkzeugstationen: 56 (optional 64)
- Stanzgenauigkeit: ±0,1 mm
- Stanzfrequenz: bis zu 2500 cpm (modellabhängig)
- Max. Stanzfrequenz (1 mm Schritt, 6 mm Hub): 900 cpm
- Max. Stanzfrequenz (25,4 mm Schritt, 6 mm Hub): 450 cpm
- Max. Blechvorschubgeschwindigkeit: 102 m/min
- Drehtischgeschwindigkeit: 30 rpm
- Anzahl Steuerachsen: 7 (X, Y1, Y2, T1, T2, C, Z)
- Druckluftbedarf: 0,6 MPa
- Abmessungen (L×B×H): 6280 × 5000 × 2300 mm
- Gewicht: 19000 kg
Anwendungsbereiche
- Geeignet für die Großserienfertigung von Blechteilen: Schaltschränke, Gehäuse, HVAC‑Bauteile, Haushaltsgerätekomponenten und andere industrielle Stanzteile.
- Ausgelegt für die Integration in automatisierte Produktionslinien und Materialfluss‑Systeme.
- Optionen für kundenspezifische Werkzeuge, Automatisierungs‑Schnittstellen und Vakuum‑Abfallabsaugung verfügbar.
