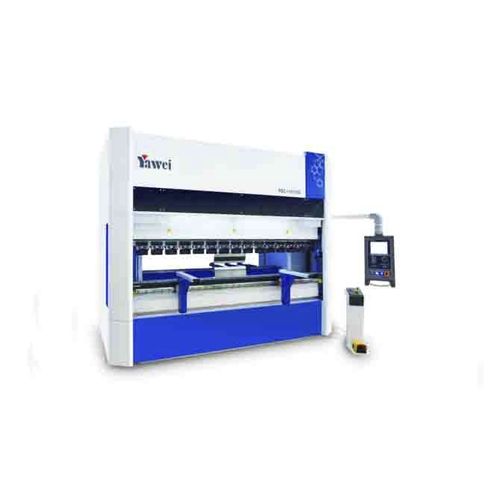

Hybrid-Abkantpresse PBM seriesCNCHochgeschwindigkeitHochleistung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- Hybrid
- Steuerung
- CNC
- Weitere Eigenschaften
- Präzision, Hochgeschwindigkeit, Hochleistung, schnell, umweltfreundlich
- Presskraft
Min: 1.100 kN
Max: 2.200 kN
- Biegelänge
Min: 3.100 mm
(122 in)Max: 4.100 mm
(161,4 in)- Motorleistung
Min: 2 kW
(2,72 hp)Max: 30 kW
(40,79 hp)- Länge der Maschine
Min: 3.610 mm
(142 in)Max: 4.650 mm
(183 in)- Breite der Maschine
Min: 1.550 mm
(61,02 in)Max: 1.850 mm
(72,83 in)- Höhe der Maschine
Min: 2.935 mm
(115,55 in)Max: 3.095 mm
(121,85 in)- Ballengewicht
Min: 9.000 kg
(19.842 lb)Max: 14.700 kg
(32.408 lb)- Pressenöffnung
410 mm
(16 in)- Maximalhub
265 mm
(10 in)
Beschreibung
Produktbeschreibung
Öl-elektrisches Hybridantriebssystem mit pumpengesteuerter Synchronsteuerung. Hohe Positioniergenauigkeit, energieeffizienter Betrieb und schnelle Taktzeiten machen die Serie geeignet für hochpräzises, produktives Biegen von Blechen und anderen Werkstücken. Parameter und Ausstattung sind auf anspruchsvolle industrielle Anforderungen ausgelegt.
Verfügbare Modelle
Technische Daten — PBM-220/4100
Nennkraft: 2200 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 15 mm/s, 200 mm/s
Motorleistung: 15*2 kW
Gesamtmaß L*W*H: 4650*1850*3095 mm
Gesamtgewicht: 14700 kg
Technische Daten — PBM-220/3100
Nennkraft: 2200 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 15 mm/s, 200 mm/s
Motorleistung: 15*2 kW
Gesamtmaß L*W*H: 3650*1850*2995 mm
Gesamtgewicht: 13000 kg
Technische Daten — PBM-160/4100
Nennkraft: 1600 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 18 mm/s, 220 mm/s
Motorleistung: 7.5*2 kW
Gesamtmaß L*W*H: 4630*1600*3025 mm
Gesamtgewicht: 12400 kg
Technische Daten — PBM-160/3100
Nennkraft: 1600 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 18 mm/s, 220 mm/s
Motorleistung: 7.5*2 kW
Gesamtmaß L*W*H: 3630*1600*2985 mm
Gesamtgewicht: 10500 kg
Technische Daten — PBM-110/4100
Nennkraft: 1100 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 250 mm/s, 20 mm/s, 220 mm/s
Motorleistung: 5.5*2 kW
Gesamtmaß L*W*H: 4610*1550*2985 mm
Gesamtgewicht: 9700 kg
Technische Daten — PBM-110/3100
Nennkraft: 1100 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 250 mm/s, 20 mm/s, 220 mm/s
Motorleistung: 5.5*2 kW

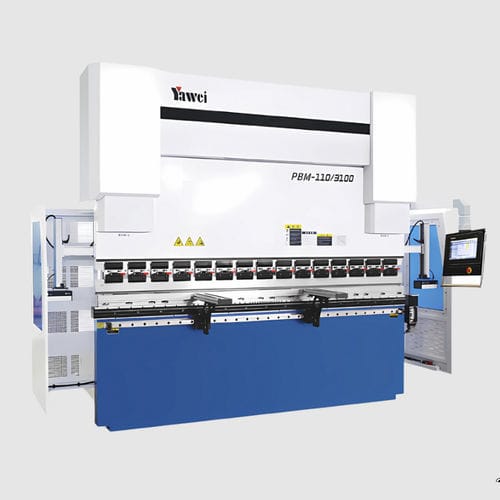

Gesamtmaß L*W*H: 3610*1550*2935 mm
Gesamtgewicht: 9000 kg
Merkmale / technische Spezifikationen
Öl-elektrisches Hybridantriebssystem mit pumpengesteuerter Synchronsteuerung. Hohe Positioniergenauigkeit, energieeffizienter Betrieb und schnelle Taktzeiten machen die Serie geeignet für hochpräzises, produktives Biegen von Blechen und anderen Werkstücken. Parameter und Ausstattung sind auf anspruchsvolle industrielle Anforderungen ausgelegt.
Verfügbare Modelle
- PBM-220/4100
- PBM-220/3100
- PBM-160/4100
- PBM-160/3100
- PBM-110/4100
- PBM-110/3100
Technische Daten — PBM-220/4100
Nennkraft: 2200 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 15 mm/s, 200 mm/s
Motorleistung: 15*2 kW
Gesamtmaß L*W*H: 4650*1850*3095 mm
Gesamtgewicht: 14700 kg
Technische Daten — PBM-220/3100
Nennkraft: 2200 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 15 mm/s, 200 mm/s
Motorleistung: 15*2 kW
Gesamtmaß L*W*H: 3650*1850*2995 mm
Gesamtgewicht: 13000 kg
Technische Daten — PBM-160/4100
Nennkraft: 1600 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 18 mm/s, 220 mm/s
Motorleistung: 7.5*2 kW
Gesamtmaß L*W*H: 4630*1600*3025 mm
Gesamtgewicht: 12400 kg
Technische Daten — PBM-160/3100
Nennkraft: 1600 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 220 mm/s, 18 mm/s, 220 mm/s
Motorleistung: 7.5*2 kW
Gesamtmaß L*W*H: 3630*1600*2985 mm
Gesamtgewicht: 10500 kg
Technische Daten — PBM-110/4100
Nennkraft: 1100 kN
Tischlänge A: 4100 mm
Säulenabstand B: 3600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 250 mm/s, 20 mm/s, 220 mm/s
Motorleistung: 5.5*2 kW
Gesamtmaß L*W*H: 4610*1550*2985 mm
Gesamtgewicht: 9700 kg
Technische Daten — PBM-110/3100
Nennkraft: 1100 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Halsöffnung D: 410 mm
Hub des Schiebers C: 265 mm
Werkzeughöhe E: 600 mm
Schiebergeschwindigkeit: 250 mm/s, 20 mm/s, 220 mm/s
Motorleistung: 5.5*2 kW
Gesamtmaß L*W*H: 3610*1550*2935 mm
Gesamtgewicht: 9000 kg
Merkmale / technische Spezifikationen
- Antrieb: Öl-elektrischer Hybridantrieb mit pumpengesteuerter Synchronsteuerung
- Anwendung: Hochpräzises, hochschnelles Biegen verschiedener Blechbauteile
- Leistung: Hohe Positioniergenauigkeit, energieeffizientes Design und verbesserte Zykluseffizienz
- Modellbereich: 1100 kN bis 2200 kN, Tischlängen 3100–4100 mm
- Kernparameter: Nennkraft, Tischlänge A, Säulenabstand B, Halsöffnung D, Hub des Schiebers C, Werkzeughöhe E, Schiebergeschwindigkeit, Motorleistung, Gesamtmaße
