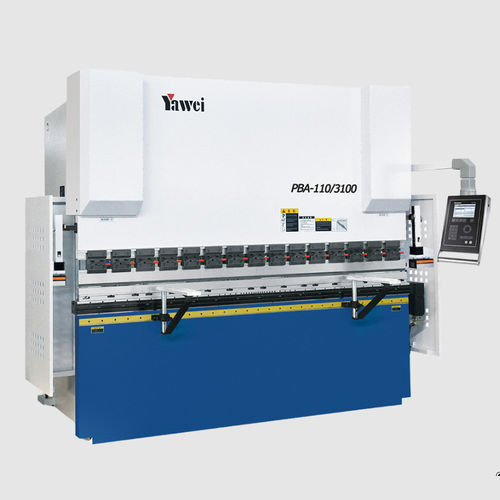

Elektrohydraulische Abkantpresse PBA series

CNCHochgeschwindigkeitHochleistung

Übersicht

• Schlankes Industriedesign mit reduziertem Stil und ergonomischer Bedienanordnung.
• Optimale Parametrierung und hochwertige Kernkomponenten für stabile Leistung und einfache Bedienung.
• Vollständiges Closed-Loop elektro-hydraulisches Servosynchronisations-Steuerungssystem (importiert aus Deutschland) für präzise Synchronisation und verbesserte Energieeffizienz.
• Hochsteifer Maschinenrahmen und CNC-gesteuerte mechanische Wölbung (crowning) am Arbeitstisch für gleichmäßige Biegegenauigkeit.

Verfügbare Modelle

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Spezifikationen je Modell
PBA-300/4100
Biegekraft: 3000 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 265 mm
Werkzeughöhe E: 580 mm
Schlittengeschwindigkeit: 120 mm/s (Anfahrt) 10 mm/s (Arbeit) 120 mm/s (Rückfahrt)
Hauptmotorleistung: 22 kW
Ölbehältervolumen: 600 L
Gesamtmaße L*W*H: 4670*1925*3080 mm
Maschinengewicht: 15800 kg

PBA-300/3100
Biegekraft: 3000 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 265 mm
Werkzeughöhe E: 580 mm
Schlittengeschwindigkeit: 120 mm/s (Anfahrt) 10 mm/s (Arbeit) 120 mm/s (Rückfahrt)
Hauptmotorleistung: 22 kW
Ölbehältervolumen: 450 L
Gesamtmaße L*W*H: 3670*1925*2980 mm
Maschinengewicht: 13800 kg

PBA-220/4100
Biegekraft: 2200 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 160 mm/s (Anfahrt) 12 mm/s (Arbeit) 150 mm/s (Rückfahrt)
Hauptmotorleistung: 17 kW
Ölbehältervolumen: 400 L
Gesamtmaße L*W*H: 4650*1795*2950 mm
Maschinengewicht: 12800 kg

PBA-220/3100
Biegekraft: 2200 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 160 mm/s (Anfahrt) 12 mm/s (Arbeit) 150 mm/s (Rückfahrt)
Hauptmotorleistung: 17 kW
Ölbehältervolumen: 300 L
Gesamtmaße L*W*H: 3650*1795*2850 mm
Maschinengewicht: 10800 kg

PBA-160/4100
Biegekraft: 1600 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 200 mm/s (Anfahrt) 13 mm/s (Arbeit) 160 mm/s (Rückfahrt)
Hauptmotorleistung: 11.3 kW
Ölbehältervolumen: 400 L
Gesamtmaße L*W*H: 4630*1525*2950 mm
Maschinengewicht: 10500 kg

PBA-160/3100
Biegekraft: 1600 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 200 mm/s (Anfahrt) 13 mm/s (Arbeit) 160 mm/s (Rückfahrt)
Hauptmotorleistung: 11.3 kW
Ölbehältervolumen: 300 L
Gesamtmaße L*W*H: 3650*1795*2850 mm
Maschinengewicht: 10800 kg

PBA-110/4100
Biegekraft: 1100 kN
Biegelänge A: 4100 mm
Säulenabstand B: 3600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 160 mm/s (Anfahrt) 12 mm/s (Arbeit) 150 mm/s (Rückfahrt)
Hauptmotorleistung: 8.7 kW
Ölbehältervolumen: 300 L
Gesamtmaße L*W*H: 4650*1795*2950 mm
Maschinengewicht: 12800 kg

PBA-110/3100
Biegekraft: 1100 kN
Biegelänge A: 3100 mm
Säulenabstand B: 2600 mm
Tiefenmaß D: 410 mm
Hublänge des Schlittens C: 215 mm
Werkzeughöhe E: 550 mm
Schlittengeschwindigkeit: 160 mm/s (Anfahrt) 12 mm/s (Arbeit) 150 mm/s (Rückfahrt)
Hauptmotorleistung: 8.7 kW
Ölbehältervolumen: 300 L
Gesamtmaße L*W*H: 3650*1795*2850 mm
Maschinengewicht: 10800 kg

PBA-63/2550
Biegekraft: 630 kN
Biegelänge A: 2550 mm
Säulenabstand B: 2150 mm
Tiefenmaß D: 350 mm
Hublänge des Schlittens C: 175 mm
Werkzeughöhe E: 480 mm
Schlittengeschwindigkeit: 180 mm/s (Anfahrt) 12.5 mm/s (Arbeit) 140 mm/s (Rückfahrt)
Hauptmotorleistung: 5.5 kW
Ölbehältervolumen: 200 L
Gesamtmaße L*W*H: 3120*1450*2390 mm
Maschinengewicht: 5000 kg

PBA-63/2050
Biegekraft: 630 kN
Biegelänge A: 2050 mm
Säulenabstand B: 1750 mm
Tiefenmaß D: 350 mm
Hublänge des Schlittens C: 175 mm
Werkzeughöhe E: 480 mm
Schlittengeschwindigkeit: 180 mm/s (Anfahrt) 12.5 mm/s (Arbeit) 140 mm/s (Rückfahrt)
Hauptmotorleistung: 5.5 kW
Ölbehältervolumen: 150 L
Gesamtmaße L*W*H: 2720*1450*2390 mm
Maschinengewicht: 4000 kg

PBA-35/1250
Biegekraft: 350 kN
Biegelänge A: 1250 mm
Säulenabstand B: 950 mm
Tiefenmaß D: 300 mm
Hublänge des Schlittens C: 120 mm
Werkzeughöhe E: 450 mm
Schlittengeschwindigkeit: 180 mm/s (Anfahrt) 16 mm/s (Arbeit) 180 mm/s (Rückfahrt)
Hauptmotorleistung: 4.4 kW
Ölbehältervolumen: 100 L
Gesamtmaße L*W*H: 1930*1400*2200 mm
Maschinengewicht: 3000 kg

Hauptmerkmale

• Steuerung: geschlossener Regelkreis elektro-hydraulisch mit Servotechnik (importiert aus Deutschland).
• Rahmen: hochfester Rahmen für präzise, stabile Biegevorgänge.
• Crowning: CNC-gesteuerte mechanische Wölbung zur gleichmäßigen Biegequalität über die gesamte Länge.
• Antrieb & Leistung: variierende Hauptmotorleistungen je Modell (4.4 kW bis 22 kW) und Biegekräfte von 350 kN bis 3000 kN.
• Hydraulik: Ölbehältervolumina modellabhängig (100 L bis 600 L).
• Mehrstufige Schlittengeschwindigkeiten zur Optimierung der Taktzeit.

Typische Anwendungen

• Blechbearbeitung und Metallfertigung
• Produktion von Haushaltsgeräten und elektrischen Gehäusen
• Biegen von Fassaden- und Vorhangfassadenplatten
• Bauteile für Maschinenbau und Baumaschinen
