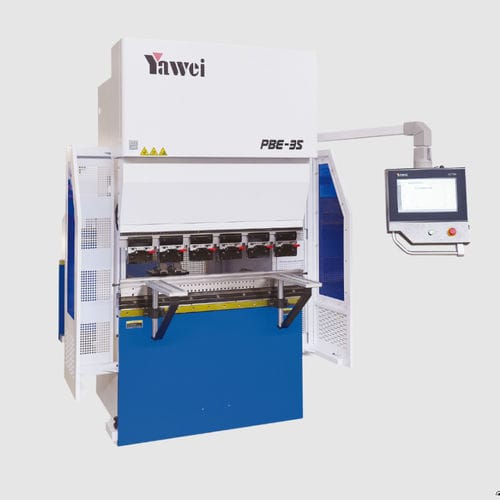

Servoelektrische Abkantpresse PBE series

HochgeschwindigkeitkompaktPräzision

Produktübersicht
Hochgeschwindige, hochpräzise elektrische Servo-Abkantpresse, ausgelegt für das Biegen kleiner und mittlerer Bauteile. Voll elektrisch und ölfrei ausgeführt zur Reduzierung von Energieverbrauch und Wartungsaufwand. Kragarmsteuerung mit verstellbarer Tischhöhe für verbesserten Bedienerzugang und schnelle Rüstvorgänge. Kompakter Platzbedarf ermöglicht einfache Integration in unterschiedliche Produktionslinien und vereinfachten Transport.

Verfügbare Modelle

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100
• PBED-35/1250
• PBED-60/2050

Modellspezifikationen
PBED-35/1250
Nennkraft: 350 kN
Tischlänge A: 1250 mm
Säulenabstand B: 1050 mm
Gulfoffenung D: 250 mm
Schlittenhub C: 150 mm
Ständerhöhe E: 480 mm
Schlittengeschwindigkeit: 200 mm/s; 30 mm/s; 200 mm/s
Motorleistung: 6.3*2
Gesamtmaß L×B×H: 1790×1350×2380 mm
Gesamtgewicht: 3000 kg

PBE-110/3100
Nennkraft: 1100 kN
Tischlänge A: 3100 mm
Säulenabstand B: 2600 mm
Gulfoffenung D: 410 mm
Schlittenhub C: 215 mm
Ständerhöhe E: 600 mm
Schlittengeschwindigkeit: 180 mm/s; 30 mm/s; 180 mm/s
Motorleistung: 37*2
Gesamtmaß L×B×H: 3580×1570×2715 mm
Gesamtgewicht: 7500 kg

PBE-60/2050
Nennkraft: 600 kN
Tischlänge A: 2050 mm
Säulenabstand B: 1750 mm
Gulfoffenung D: 350 mm
Schlittenhub C: 190 mm
Ständerhöhe E: 495 mm
Schlittengeschwindigkeit: 200 mm/s; 30 mm/s; 200 mm/s
Motorleistung: 15*2
Gesamtmaß L×B×H: 2800×1485×2400 mm
Gesamtgewicht: 5500 kg

PBE-35/1250
Nennkraft: 350 kN
Tischlänge A: 1250 mm
Säulenabstand B: 1050 mm
Gulfoffenung D: 250 mm
Schlittenhub C: 150 mm
Ständerhöhe E: 480 mm
Schlittengeschwindigkeit: 200 mm/s; 30 mm/s; 200 mm/s
Motorleistung: 7.5*2
Gesamtmaß L×B×H: 1940×1500×2380 mm
Gesamtgewicht: 3000 kg

PBE-25/850
Nennkraft: 250 kN
Tischlänge A: 850 mm
Säulenabstand B: 900 mm
Gulfoffenung D: 250 mm
Schlittenhub C: 190 mm
Ständerhöhe E: 520 mm
Schlittengeschwindigkeit: 200 mm/s; 30 mm/s; 200 mm/s
Motorleistung: 11 kW
Gesamtmaß L×B×H: 1790×1320×2340 mm
Gesamtgewicht: 3000 kg

PBED-60/2050
Nennkraft: 600 kN
Tischlänge A: 2050 mm
Säulenabstand B: 1750 mm
Gulfoffenung D: 350 mm
Schlittenhub C: 190 mm
Ständerhöhe E: 495 mm
Schlittengeschwindigkeit: 200 mm/s; 30 mm/s; 200 mm/s
Motorleistung: 9.5*2
Gesamtmaß L×B×H: 2800×1485×2600 mm
Gesamtgewicht: 5500 kg

Hauptmerkmale

• Voll elektrische, ölfreie Servo-Antriebstechnik zur Reduzierung von Energieverbrauch und Wartung.
• Hohe Geschwindigkeit und Präzision, geeignet für kleine und mittlere Bauteile.
• Kragarmsteuerung und verstellbare Tischhöhe für besseren Bedienerzugang und schnelle Rüstzeiten.
• Kompakter Platzbedarf und verschiedene Modelle für unterschiedliche Produktionsanforderungen.

Technische Daten

• Die PBE/PBED-Serie deckt Nennkräfte von 250 kN bis 1100 kN und Tischlängen von 850 mm bis 3100 mm ab.
• Gulfoffenung (D): 250 mm / 350 mm / 410 mm je nach Modell; Schlittenhub (C): 150–215 mm.
• Mehrstufige Schlittengeschwindigkeiten (Beispiele: 200 mm/s, 30 mm/s); Ständerhöhe E typ. 480–600 mm.
• Motorleistung und Abmessungen variieren je nach Modell — siehe Modellspezifikationen für Details.
