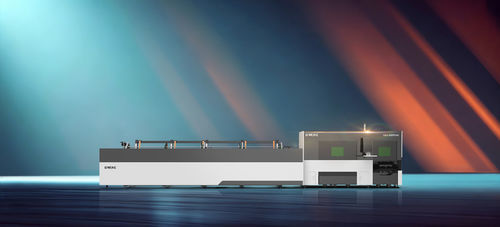

Laser-Schneidemaschine GKS6009 TAG

für MetallRohrSchweiß

Übersicht
Die Laser-Rohrschneidmaschine mit Fasen GKS6009 TAG Series verfügt über eine bewegliche Portalstruktur kombiniert mit Zonenschneidetechnik, um nahezu restlose Schnitte und eine hohe Materialausnutzung zu ermöglichen. Ein integriertes modulares intelligentes automatisches Beladesystem unterstützt die kontinuierliche Rohrzuführung und automatisierte Zyklen, vermindert den Arbeitsaufwand und steigert die Produktionseffizienz. Die Maschine führt ±45°-Fasenschnitte mittels eines schwenkfreien Fasenmechanismus durch, um Nachbearbeitungen der Kanten zu reduzieren und das Schweißen zu vereinfachen. Das Pull-Feed-Design gewährleistet eine stabile und gleichmäßige Rohrzufuhr für verschiedene Rohrprofile.

Hauptmerkmale

• Bewegliches Portal und Zonenschneidetechnik ermöglichen 2-Spannfutter-Schnitte mit nahezu ohne Restmaterial
• Modulares intelligentes automatisches Beladesystem für kontinuierliche Zuführung und automatisierte Zyklen
• ±45°-Fasenschnitt mit schwenkfreiem Fasenmechanismus
• Pull-Feed-Design für eine stabile und gleichmäßige Rohrzufuhr

Anwendungen

• Büromöbelherstellung
• Bauteile für medizinische Geräte
• Rahmen für Fitnessgeräte
• Beschläge und sanitäre Artikel
• Geländer- und Schutzbarrieren
• Rohrleitungs- und Rohrkomponenten

Technische Daten

• Modell: GKS6009 TAG Series
• Laserleistung: 1500 W / 3000 W
• Automatische Beladereichweite: Rundrohre Φ10–Φ90 mm; Vierkantrohre □10×10–□90×90 mm
• Spannbereich: Rundrohre Φ20–Φ90 mm; Vierkantrohre □20×20–□90×90 mm
• Maximale Drehzahl: 150 r/min
• Effektive Schnittlänge: 6500 mm
• Einzelrohr-Tragfähigkeit: 80 kg
• Spannfutteraufbau: 90 pneumatisches Spannfutter
