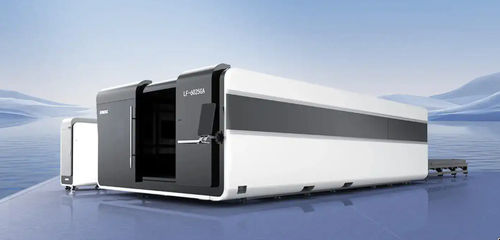

Faserlaser-Schneidemaschine LF3015GA

für Metallfür BlecheCNC

Übersicht
Die LF3015GA der GA-Serie ist eine CNC-Faserlaserschneidanlage, ausgelegt für das präzise Blechbearbeiten. Wichtige Konstruktionsmerkmale sind ein durch Nut-und-Niet-Verbindung verschweißter schwerer Stahlbett mit Spannungsglühen, ein Doppelpositions-Wechseltisch für schnellen Blechtausch, eine Matrix-Abzugsstruktur für dicht abgetrennte Rauchabsaugung und eine intelligente Kopfsteuerung zur Sicherstellung der Schneidgenauigkeit und Kollisionsschutz.

Hauptmerkmale

• Nut- und Niet-verschweißtes Super-Schwerstahlbett mit Spannungsglühen, internen Verstärkungsrippen und Querrohrstützen für hohe Steifigkeit und Langzeitstabilität.
• Doppelpositions-Wechseltisch: ca. 15 Sekunden Schnellwechsel zur Steigerung des Durchsatzes und Reduzierung der Handhabungszeit.
• Matrix-Abzugsstruktur: mehrreihig, unabhängige und hoch dicht abgetrennte Absaugung zur effektiven Entfernung von Gasen, Rauch und Staub.
• Luftdruck-DA-Korrektur zur Gewährleistung konstanter Prozessluftdrücke.
• Automatischer Düsenwechsel zur Unterstützung automatisierter Fertigungsabläufe.
• Intelligente Vibrationsunterdrückung: Echtzeit-Z-Achs-Anpassung zur Minimierung von Schneidzittern.
• Follower-Kollisionssensorik zur Verringerung des Risikos von Kopfkollisionen bei verzogenen oder unebenen Blechen.
• Probenbearbeitungsfähigkeit, dargestellt durch mehrere branchenspezifische Beispielbilder auf der Produktseite.

Technische Parameter (Serienübersicht)
Modelle: LF3015GA (GA Series) ; LF4020GA (GA Series) ; LF6025GA (GA Series)
Arbeitsflächen: 3050 x 1530 mm ; 4050 x 2030 mm ; 6050 x 2530 mm
Laserleistung (optional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
Abmessungen (L x B x H): 8580 x 2850 x 2300 mm ; 10750 x 3350 x 2300 mm ; 15000 x 4018 x 2300 mm
X/Y-Achsen Positioniergenauigkeit: ±0,03 mm
X/Y-Achsen Wiederholgenauigkeit: ±0,02 mm
Max. Geschwindigkeit: 120 m/min
Max. Beschleunigung: 1,5 G

Anwendungsbranchen
Geeignet für hochpräzises Blechschneiden in Fertigungsbereichen wie industrieller Fabrikation, Metallmöbel, HLK-Komponenten, Automobilteile, elektrische Gehäuse und weitere Blechanwendungen. Branchenspezifische Musterbilder sind auf der Produktseite verfügbar.

Technische Spezifikationen

• Modell: LF3015GA
• Serie: GA Series
• Arbeitsbereich: 3050 x 1530 mm
• Laserleistung (optional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
• Abmessungen (L x B x H): 8580 x 2850 x 2300 mm
• X/Y-Achsen Positioniergenauigkeit: ±0,03 mm
• X/Y-Achsen Wiederholgenauigkeit: ±0,02 mm
• Max. Geschwindigkeit: 120 m/min
• Max. Beschleunigung: 1,5 G
• Bettkonstruktion: Nut- und Niet-verschweißtes schweres Stahlbett mit Spannungsglühen und internen Verstärkungsrippen
• Tisch: Doppelpositions-Wechseltisch (≈15 Sekunden Wechsel)
• Absaugung: Matrix-Abzugsstruktur mit dicht abgetrennten Zonen und mehrreihiger unabhängiger Absaugung
• Steuer-/Hilfsfunktionen: Luftdruck-DA-Korrektur; automatischer Düsenwechsel; intelligente Vibrationsunterdrückung; Follower-Kollisionssensorik
