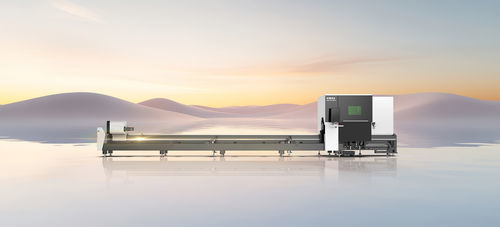

Laser-Schneidemaschine TMII series

Rohrfür die Medizintechnikfür Bad- und Sanitärindustrie

Übersicht
Laser-Rohrschneidmaschine mit Fasenbearbeitung für kleine Rohre und Doppelspannfutter, ausgelegt auf präzise, stabile und materialsparende Rohrbearbeitung. Das Design ermöglicht die Verarbeitung ultra-kurzer Reste, einen Versatz des vorderen Spannfutters sowie ein seitlich montiertes Maschinenbett im 90°-Winkel für einfaches Be- und Entladen sowie Wartung. Geeignet für verschiedene Rohrprofile und Produktionsumgebungen.

Hauptmerkmale

• Ultra-kurzer Rest: minimale Restlänge bis zu 30 mm zur Reduzierung von Materialverlusten.
• Doppelspannfutter für den Endschnitt: sorgt für stabile Spannverhältnisse und präzise Fasen.
• Versatz des vorderen Spannfutters: ermöglicht Verarbeitung ultra-kurzer Reste unabhängig von Rohrlänge.
• Seitlich montiertes Maschinenbett 90°: senkt den Schwerpunkt für höhere Schnittstabilität und erleichtert Be-/Entladung.
• Hohe Drehzahl des Spannfutters: bis zu 200 U/min (modellabhängig) zur Steigerung des Durchsatzes.

Anwendungsbranchen

• Büromöbel
• Medizinische Geräte
• Fitnessgeräte
• Beschläge & Sanitär
• Geländerindustrie
• Rohrleitungsindustrie

Technische Daten
Modell: 6012TM 2II (TM-Serie) | 6016TM 2II (TM-Serie)
Laserleistung: 1500 W / 3000 W / 6000 W
Spannbereich: Φ10–Φ120 mm; □10×10–□120×120 mm | Φ10–Φ160 mm; □10×10–□160×160 mm
Maximale Drehzahl: 200 U/min | 140 U/min
Effektive Schnittlänge: 6500 mm
Tragfähigkeit pro Rohr: 80 kg
Spannfutteraufbau: 120 pneumatisches Spannfutter | 160 pneumatisches Spannfutter

Merkmale / Technische Spezifikationen

• Minimale Restlänge: bis zu 30 mm
• Spannung: Doppelspannfutter für den Endschnitt zur Sicherstellung der Stabilität
• Versatz des vorderen Spannfutters für Verarbeitung ultra-kurzer Reste
• Maschinenbett: seitlich montiert 90° zur Senkung des Schwerpunkts und Vereinfachung der Handhabung
• Maximale Drehzahl des Spannfutters: bis zu 200 U/min (modellabhängig)
• Effektive Schnittlänge: 6500 mm
• Tragfähigkeit pro Rohr: 80 kg
• Verfügbare Laserleistungen: 1500 W, 3000 W, 6000 W
• Spannbereiche: Φ10–Φ120 mm (6012TM 2II) und Φ10–Φ160 mm (6016TM 2II); quadratische Profile bis 120×120 mm und 160×160 mm
• Spannfuttertypen: pneumatische Spannfutter 120 oder 160 je nach Modell
