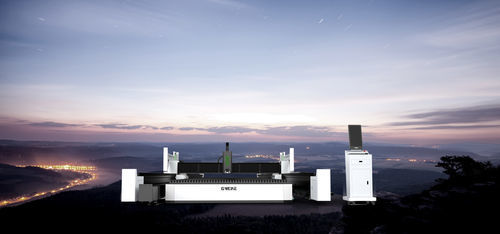

Faserlaser-Schneidemaschine SL series

für Stahlfür Metallfür Bleche

Übersicht
Die bodengeführte Faser-Laserschneidmaschine der SL Series ist ein modulares Großformat-System, entwickelt für präzises, leistungsstarkes Metallschneiden. Separat ausgeführtes Maschinenbett, zonenweise Belüftung, Sicherheits-Lichtvorhänge an der Traverse und optionaler mehrwinkeliger Fasenanschliff zeichnen das System aus.

Modulares Bett
Das modulare Maschinenbett ermöglicht kundenspezifische Längen. Bett und Arbeitstisch sind getrennt ausgelegt. Großformatige Rechteckrohre werden verschweißt und nach dem Glühen mechanisch nachbehandelt, was strukturelle Stabilität, reproduzierbare Genauigkeit und vereinfachten Transport gewährleistet.

Individuelles Format
Die Maschinenkonfigurationen lassen sich an Kundenanforderungen anpassen und unterstützen verschiedene Großformat-Layouts sowie Werkstückhandhabungssysteme.

Belüftung nach Zonen
Die zonenweise Belüftung mit Rechtsblasung und Linksabsaugung kontrolliert Rauch und reduziert Kohlenstoffablagerungen, wodurch die Schneidumgebung sauberer bleibt und die Schnittqualität verbessert wird.

Sicherheitsschutz durch Lichtvorhang
Sicherheits-Lichtvorhänge an beiden Seiten der Traverse bieten kontinuierlichen Personenschutz entlang des Schneidbereichs und verhindern Kollisionen.

Fasenbearbeitung (optional)
Optionaler 0–45° Mehrwinkel-Fasenanschliff ermöglicht einstufige Fasenprofile für Schweißnahtvorbereitung und komplexe Geometrien. Verfügbare Zubehörteile: Fasen-Schneidkopf, Arbeitsplattform und Schublade für Verbrauchsmaterialien.

Intelligente Funktionen und Optionen

• Luftdruck-DA-Korrektur: präzise Steuerung, um den eingestellten Ausgangsdruck zu erreichen.
• Automatischer Düsenwechsel: optionales Modul zur Unterstützung automatisierter oder unbemannter Abläufe.
• Intelligente Vibrationsunterdrückung: Echtzeit-Anpassung der Z-Achse zur Minimierung von Schnittzittern.
• Follower-Kollisionssensorik: reduziert Kollisionsrisiken durch verzogene oder unregelmäßige Werkstücke.

Probe
Verarbeitungsproben sind verfügbar, um die Schneidfähigkeit an verschiedenen Metallteilen und Blechstärken zu demonstrieren.

Anwendungen

• Landwirtschaftliche Maschinen
• Stahlbauten
• Mastindustrie
• Schiffbau
• Bergbaumaschinen
• Blechverarbeitung
• Maschinenausrüstung
• Bau- und Baumaschinen

Technische Parameter
Modelle: 16032SL (SL Series) | 24032SL (SL Series)
Arbeitsbereich: 16000×3200 mm (16032SL) | 24000×3200 mm (24032SL)
Laserleistung Optionen: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
X/Y-Achsen Positionsgenauigkeit: 0.1/10m & 0.05/5m
X/Y-Achsen Wiederholgenauigkeit: 0.05 mm

Spezifikationen / Technische Merkmale

• Serie: SL Series
• Modelle: 16032SL, 24032SL
• Arbeitsbereich: 16000×3200 mm / 24000×3200 mm
• Laserleistung: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Positionsgenauigkeit X/Y: 0.1/10m & 0.05/5m
• Wiederholgenauigkeit X/Y: 0.05 mm
• Modulares Bett für kundenspezifische Längen
• Zonenbelüftung mit rechtsseitiger Blasung und linksseitiger Absaugung
• Sicherheits-Lichtvorhänge an beiden Seiten der Traverse
• Optionaler 0–45° Fasen-Schneidkopf, Plattform und Schublade
• Funktionen: Luftdruck-DA-Korrektur, automatischer Düsenwechsel (optional), intelligente Vibrationsunterdrückung, Follower-Kollisionssensorik
