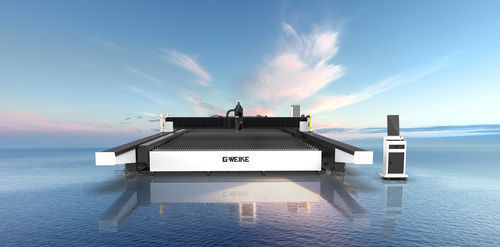

Laser-Schneidemaschine SAG series

für Stahlfür Metallfür Bleche

Übersicht
Die Doppelspur-Laserschneidmaschine für ultrabreite Nuten der Serie SAG verwendet eine lineare Mehrspurbauweise, die stabile und hochschnelle Bewegungen ermöglicht. Sie ist in breiten und langen Ausführungen erhältlich, mit kundenspezifischen Breiten bis zu 6 m und Längen bis zu 60 m für große Werkstücke.

Leistung
Die Doppelspur-Konfiguration der Y-Achse liefert eine verbesserte dynamische Performance mit einer maximalen Beschleunigung von 1,4G und einer maximalen Verbindungs-/Folgeschwindigkeit von 140 m/min. Die Trennung von Plattform und Bett reduziert die Belastungswirkung auf den Rahmen und verlängert die Lebensdauer der Bauteile bei gleichbleibender Präzision und Schnittleistung.

Fasen-Schnittfähigkeit
Fasen-Schnitte von 0° bis 45° werden durch einen AB-Doppelpendel-Mechanismus unterstützt, was mehrwinkelige Nutformen einschließlich X-, Y- und V-Profile über den gesamten Winkelbereich ermöglicht.

Rauch- und Staubabsaugung
Das "Following Wind + Reihenabsaugung"-System nutzt drei leistungsstarke Axialventilatoren, die längs des Trägers hin- und herfahren, um Luftstrom bereitzustellen, kombiniert mit synchronisierter zonenbasierter Rauchabsaugung am festen Schneidetisch zur Verbesserung der Abscheideeffizienz.

Sicherheit & Überwachung
Mehrere Schutzmaßnahmen umfassen Sicherheitsgitter an beiden Enden des Trägers sowie ein HD-intelligentes Echtzeit-Überwachungssystem zur vollständigen Prozesssichtbarkeit und Kontrolle der Schneidvorgänge.

Design & optionale Funktionen
Optionale Ausstattungen: Plattform, Schublade und Verkleidung. Ein optionales Visual-Waste-System ermöglicht die präzise Konturerfassung von unregelmäßigen Reststücken mit One-Click-Massen-Scanning und automatischem Nesting zur Steigerung der Produktionsleistung und Materialausnutzung.

Typische Anwendungen

• Landwirtschaftliche Maschinen
• Stahlkonstruktionen
• Turmbauindustrie
• Schiffbau
• Bergbaugmaschinen
• Blechverarbeitung
• Mechanische Anlagen
• Bau- und Erdbaumaschinen

Technische Daten

• Maschinenmodelle: 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Laserleistungsoptionen: 12.000W / 40.000W / 60.000W / 80.000W / 135.000W
• Arbeitsbereich (kundenspezifisch): Länge 6 m–60 m; Breitenoptionen 4 m, 5 m, 5,2 m, 5,5 m, 6 m
• Maximale Beschleunigung: 1,4G
• Maximale Verbindungs-/Folgeschwindigkeit: 140 m/min
• Fasenbereich: 0°–45° (AB-Doppelpendel-Mechanismus)
• Absaugung: Following Wind + Reihenabsaugung mit reciprocierenden Axialventilatoren und synchronisierter Tischabsaugung
• X/Y-Achsen Positioniergenauigkeit: 0.1/10 m & 0.05/5 m
• X/Y-Achsen Wiederholgenauigkeit: ±0.05 mm
• Optionen: Plattform, Schublade, Verkleidung, Visual-Waste-System
