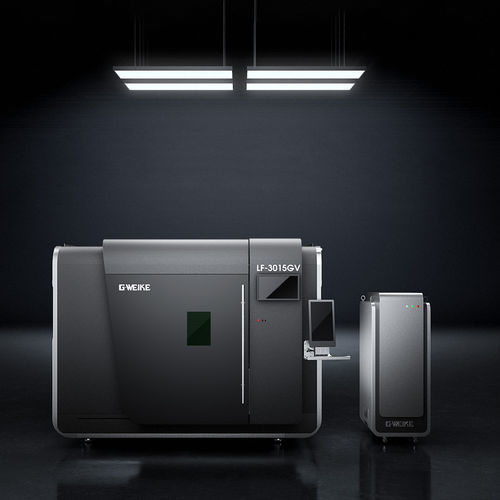

Faserlaser-Schneidemaschine GV series

für Blechfür Blecheservogesteuert

Übersicht
Die GV-Serie Faser-Laserschneidanlagen bietet extrem hohe Vorschubgeschwindigkeit und Präzision für die Serienbearbeitung von Blechen. Die Kombination aus 3G Maximalbeschleunigung und 10 Hz Tiefpassfilter ermöglicht schnelle Start-Stopp-Zyklen und stabile Hochgeschwindigkeitsbewegungen bei komplexen Schneidverläufen.

Leistungsmerkmale

• 3G Maximalbeschleunigung und 10 Hz Tiefpassfilter zur Stabilisierung von Hochgeschwindigkeitsbewegungen.
• Maximale Verfahrgeschwindigkeit bis zu 200 m/min zur Steigerung des Durchsatzes.
• Optimierte Schneidpfad-Algorithmen reduzieren Leerfahrten und verbessern die Bearbeitungseffizienz um über 50% bei komplexen Geometrien.

Mechanik & Struktur

• Hochstabile Konstruktionsauslegung zur Sicherstellung langfristiger Präzision von Bett über Träger bis zur Antriebseinheit.
• Leichte, hohle Waben-Träger mit Topologieoptimierung: +18% Torsionssteifigkeit bei gleichem Gewicht oder −25% Gewicht bei gleicher Steifigkeit, um Stabilität bei hohen Geschwindigkeiten zu gewährleisten.
• Geschweißtes, schweres Bett mit niedrigem Schwerpunkt und verbreiterten Seitenrippen zur Erhöhung der Biege- und Torsionsfestigkeit und zur Vermeidung von Mikodeformationen durch Spannungsabbau.

Optik & Schneidkopf

• BLT intelligenter Schneidkopf mit schmalerer Schnittfuge und kleinerer wärmebeeinflusster Zone für bessere Kantenqualität.
• Vollkörper-Wasserkühlung, die über 90% des optischen Pfads abdeckt, zur Unterdrückung thermischer Verformung und zur Aufrechterhaltung konstanter Strahlqualität im Dauerbetrieb.

Antrieb & Getriebe

• Hochgeschwindigkeits-Servomotor mit hohem Drehmoment, der bis zu 300% Drehmoment, 5000 rpm Spitzenwert und 136,6 kg·cm² Rotorinertia liefert für präzise Reaktion bei komplexen Konturen.
• Integrierter, deutschspezifischer Getriebebau mit optimierter Abtriebswelle und Verzahnung; Schlüsselkomponenten aus 42CrMo legiertem Stahl für erhöhte Steifigkeit, Verschleißfestigkeit und Lebensdauer.

Automatisierung & Produktion
Die Maschine lässt sich nahtlos an automatische Be- und Entladesysteme anbinden, um vollautomatisierte Hochgeschwindigkeits-Blechbearbeitung zu ermöglichen und die Abhängigkeit von manueller Arbeit zu reduzieren.

Anwendungsbranchen

• Schaltschränke & Gehäuse
• Bau- und Konstruktionsmaschinen
• Blechbearbeitung
• Automobilfertigung
• Aufzugsfertigung
• Küchen- und Möbelfertigung

Technische Daten

• Modell: LF-3015GV | LF-4020GV | LF-6020GV
• Bearbeitungsformat: 3050×1530 mm | 4050×2030 mm | 6030×2030 mm
• Laserleistung: 3000W / 6000W / 12000W (Optional)
• Max. X/Y-Achsgeschwindigkeit: 200 m/min
• Wiederholgenauigkeit Positionierung X/Y: ±0,02 mm
• Positioniergenauigkeit X/Y: ±0,03 mm
• Max. Schneidbeschleunigung / Tiefpassfilter: 3G / 10 Hz
• Max. Tischbelastung: 1200 / 2300 / 3200 kg
• Nennspannung & Frequenz: 380V 50Hz/60Hz
