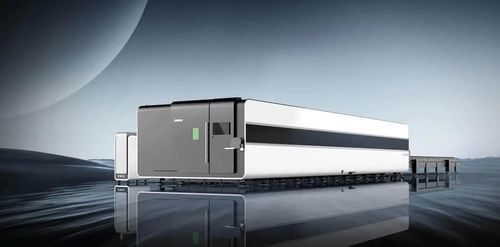

Faserlaser-Schneidemaschine LF4020GH

für Stahlfür dicke Blechefür Bleche

Produktübersicht
Großformat-Faserlaserschneider LF4020GH aus der GH-Serie. Leistungsoptionen von 8 kW bis 60 kW für Lang- und Dickenblechbearbeitung bis 12 m in einem Durchgang, ausgelegt für industrielle Schwerblechbearbeitung und große Bauteile.

Erhöhte Bearbeitungsleistung für dicke Bleche
Fähig, Vollbleche bis 12 m Länge in einem Durchgang zu schneiden. Verbesserte dynamische Leistung sorgt für höhere Schnittgeschwindigkeit und größere Schnittkapazität bei dicken Materialien.

Mortise- und Niet-geschweißtes Maschinenbett
Das Bett besteht aus super-schweren Stahlblechen mit Mortise- und Nietverbindung, Spannungsabbau-Glühen, internen Verstärkungsrippen und querrohrstützen, die hohe Steifigkeit und Langzeitstabilität gewährleisten.

Matrix-Abluftstruktur
Doppelreihiges, mehrzeiliges unabhängiges Hochdichtungs-Partitions-Rauchabsaugsystem filtert Schadgase, Rauch und Staub effektiv und verbessert die umweltbezogenen Eigenschaften des Produktionsprozesses.

Bus-System und Bus-Motor
EtherCAT-Bussystem mit Bus-Motoren ermöglicht Echtzeitanpassungen, effiziente Koordination und vereinfachte Implementierung.

Schlüsselfunktionen

• DA-Korrektur des Luftdrucks — Stellt sicher, dass der Hilfsgasdruck genau den eingestellten Wert erreicht.
• Intelligente Kopf-Retraktion — Passt die Retraktionsdruck automatisch an für reibungslose Bewegung.
• Schlackeentfernung nach Perforation — Schnelle Schlackebeseitigung nach dem Perforieren zur Verbesserung von Qualität und Effizienz.
• Spurenlose Mikro-Verbindungen — Minimale Verbindungsstellen für nahtloses Chargenschneiden.
• Visuelle Antikollision — Visionsbasierte Erkennung stoppt den Schnitt, wenn Personen in den Bearbeitungsbereich gelangen, und gibt Warnungen zum Schutz der Maschinensicherheit.
• Automatischer Düsenwechsel — Automatischer Düsenwechsel zur Unterstützung der kontinuierlichen automatisierten Fertigung.

Musterdarstellung & Anwendungen
Bilder von Mustern und Anwendungsillustrationen zeigen Bearbeitungsbeispiele und typische Einsatzfälle in Bereichen wie Schiffbau, Stahlkonstruktionen, Landmaschinen und Schwermaschinen.

Technische Daten
Modelle: LF4020GH | LF6025GH | LF12025GH
Arbeitsbereich: 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
Laserleistung (optional): 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Abmessungen: 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
X/Y-Achsen Positioniergenauigkeit: ±0.03 mm
X/Y-Achsen Wiederholpositioniergenauigkeit: ±0.02 mm
Maximale Geschwindigkeit: 150–220 m/min
Maximale Beschleunigung: 1.5G–2.5G

Eigenschaften / technische Spezifikationen

• Modell: LF4020GH
• Serie: GH Series
• Arbeitsbereich: 4050 mm × 2030 mm
• Optionale Laserleistung: 8 kW bis 60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Maschinenabmessungen: 11320 × 3690 × 2860 mm
• Positioniergenauigkeit X/Y: ±0.03 mm; Wiederholbarkeit: ±0.02 mm
• Maximale Geschwindigkeit: 150–220 m/min; maximale Beschleunigung: 1.5G–2.5G
• Bettkonstruktion: Mortise- und Niet-geschweißter super-schwerer Stahl mit Spannungsabbau-Glühen und internen Verstärkungsrippen
• Abluft: Doppelreihige, mehrzeilige unabhängige Hochdichtungs-Partition-Rauchabsaugung
• Steuerung: EtherCAT-Bussystem mit Bus-Motoren für Echtzeitanpassung
• Automatisierte Funktionen: DA-Korrektur des Luftdrucks, intelligente Kopf-Retraktion, Schlackeentfernung, spurenlose Mikro-Verbindungen, visuelle Antikollision, automatischer Düsenwechsel
