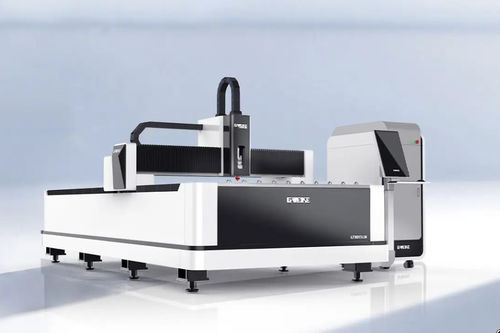

Faserlaser-Schneidemaschine LN seriesfür Metallfür feine Blechefür die Automobilindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Faserlaser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- für feine Bleche
- Anwendung
- für die Automobilindustrie, für die Metallwarenindustrie, für die Elektronik
- Phasen
- dreiphasig
- Aufbau
- Großformat, Portaltyp
- Weitere Eigenschaften
- automatisch, Präzision, mit Servomotor, modular
- X-Hub
3.050 mm, 4.100 mm, 6.100 mm
(120,08 in, 161,42 in, 240,16 in)- Y-Hub
1.520 mm, 2.050 mm, 2.550 mm
(59,84 in, 80,71 in, 100,39 in)- Schnittgeschwindigkeit
2 m/s
(6,562 ft/s)- Laserleistung
Max: 12.000 W
Min: 1.000 W
- Wiederholbarkeit
0,03 mm
(0,0012 in)- Beschleunigung
14,71 m/s²
(48,26 ft/s²)- Stromversorgung
380 V
Beschreibung
Übersicht
Die LN‑Serie Single‑Platform Faserlaserschneidmaschine ist für die präzise Bearbeitung von dünnen bis mittleren Blechstärken ausgelegt. Die Maschine verwendet ein Dual‑Bus‑Servomotorsystem für verbesserte dynamische Reaktion und erreicht eine Leerlaufgeschwindigkeit von 120 m/min bei maximaler Beschleunigung von 1,5G. Das modulare Tischdesign vereinfacht den Transport und reduziert Wartungskosten. Der Portalträger besteht aus einer luftfahrttechnischen Aluminiumtraverse, extrudiert mit 4300‑Tonnen‑Pressung und ausgehärtet auf 6061 T6 für ein günstiges Verhältnis von Festigkeit zu Gewicht.
Hauptmerkmale
Musteranzeige
Musterbilder und Bearbeitungsbeispiele werden bereitgestellt, um Schnittqualität und typische Bauteilgeometrien zu veranschaulichen.
Anwendungen
Entwickelt für Hersteller und Lohnfertiger, die Faserlaserschneiden von dünnen bis mittleren Blechen in Branchen wie Metallverarbeitung, Automobilkomponenten, Elektronikgehäuse und allgemeine Industrieteile benötigen.
Technische Parameter
Spezifikationen
Die LN‑Serie Single‑Platform Faserlaserschneidmaschine ist für die präzise Bearbeitung von dünnen bis mittleren Blechstärken ausgelegt. Die Maschine verwendet ein Dual‑Bus‑Servomotorsystem für verbesserte dynamische Reaktion und erreicht eine Leerlaufgeschwindigkeit von 120 m/min bei maximaler Beschleunigung von 1,5G. Das modulare Tischdesign vereinfacht den Transport und reduziert Wartungskosten. Der Portalträger besteht aus einer luftfahrttechnischen Aluminiumtraverse, extrudiert mit 4300‑Tonnen‑Pressung und ausgehärtet auf 6061 T6 für ein günstiges Verhältnis von Festigkeit zu Gewicht.
Hauptmerkmale
- Dual‑Bus‑Servomotorsystem — verbessert die dynamische Leistung um ca. 30%
- Maximale Beschleunigung: 1,5G
- Leerlaufgeschwindigkeit: 120 m/min
- Modularer Tisch für vereinfachten Transport und geringere Wartungskosten
- Luftfahrtaluminium‑Portal (4300‑Tonnen‑Pressextrusion, ausgehärtet 6061 T6)
- DA‑Korrektur des Luftdrucks zur exakten Erreichung des eingestellten Auslassdrucks
- Automatischer Düsenwechsel für automatisierte Prozesse
- Intelligente Z‑Achsen‑Vibrationsunterdrückung zur Reduzierung von Schneidzittern
- Kollisionsvermeidung während der Bewegung zur Senkung des Kollisionsrisikos
Musteranzeige
Musterbilder und Bearbeitungsbeispiele werden bereitgestellt, um Schnittqualität und typische Bauteilgeometrien zu veranschaulichen.
Anwendungen
Entwickelt für Hersteller und Lohnfertiger, die Faserlaserschneiden von dünnen bis mittleren Blechen in Branchen wie Metallverarbeitung, Automobilkomponenten, Elektronikgehäuse und allgemeine Industrieteile benötigen.
Technische Parameter
- Modelle: LF6025LN II | LF4020LN II | LF3015LN II
- Arbeitsbereich: 6100×2550 mm | 4100×2050 mm | 3050×1520 mm
- Laserleistungsoptionen: 12.000 W / 6.000 W / 4.000 W / 3.000 W / 2.000 W / 1.000 W
- X/Y‑Achsen Positionsgenauigkeit: ±0,05 mm (alle Modelle)
- X/Y‑Achsen Wiederholgenauigkeit: ±0,03 mm (alle Modelle)
- Nennspannung/-frequenz: 380 V 50 Hz / 60 Hz (alle Modelle)
- Maximale Beschleunigung: 1,5G
- Leerlaufgeschwindigkeit: 120 m/min
Spezifikationen
- Modell (Brennebene): LF3015LN
- Serie: LN Series
- Arbeitsbereich Beispiele: LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
- Verfügbare Laserleistung: 1.000 W / 2.000 W / 3.000 W / 4.000 W / 6.000 W / 12.000 W
- Positionsgenauigkeit X/Y: ±0,05 mm
- Wiederholgenauigkeit X/Y: ±0,03 mm
- Nennspannung/-frequenz: 380 V, 50 Hz / 60 Hz
- Maximale Beschleunigung: 1,5G
- Leerlaufgeschwindigkeit: 120 m/min
- Portal: Luftfahrtaluminium‑Träger, 4300‑Tonnen‑Pressextrusion, ausgehärtet 6061 T6
- Merkmale: Dual‑Bus‑Servomotoren, modularer Tisch, DA‑Korrektur des Luftdrucks, automatischer Düsenwechsel, intelligente Vibrationsunterdrückung, Kollisionsvermeidung
