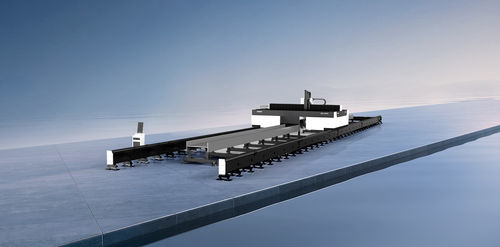

Laser-Schneidemaschine GKS-12015S

für Stahlfür BlechProfil

Übersicht Professionelle Laserschneidmaschine für Formstahl, die speziell für die Bearbeitung von Formstahl entwickelt wurde und Funktionen zum Schneiden, Perforieren, Anfasen, Verriegeln, Markieren und Ausrichten in einem einzigen Gerät vereint. Wichtige Konstruktionsmerkmale

• All-in-One-Konzeption: Schneiden, Perforieren, Anfasen, Verriegeln, Markieren und Ausrichten – alles in einer Maschine.
• Doppelte Verwendbarkeit für Bleche und Profilstahl: Unterstützt die Bearbeitung von Profilstahl und Blechen, um unterschiedlichen Bearbeitungsanforderungen gerecht zu werden.
• Portalbettkonstruktion: Stabil und zuverlässig mit verbesserter dynamischer Leistung; mobile Bearbeitung über das Portal für flexible Schneidvorgänge.
• Tekla-Ein-Klick-Schachtelung: Unterstützt das Schneiden anhand von TEKLA-3D-Modellierungsdaten für Tragwerke und ermöglicht so eine intelligente und schnelle Schachtelung ohne separate Zeichnungen.
• Echtzeit-Kompensation: Echtzeit-Kompensationsfunktionen zur Verbesserung der Schnittgenauigkeit.
• Einzigartiger Mechanismus zur sofortigen Anpassung des Schneidetisches: Schnelle Anpassungen für das Schneiden von Stahlprofilen unterschiedlicher Breite und rasche Schlackeentfernung nach dem Perforieren zur Verbesserung von Qualität und Effizienz.
• Extragroßer Bearbeitungsbereich: Modularer Aufbau mit doppelter Arbeitsstation von bis zu 25,5 Metern Länge für die Bearbeitung großer Werkstücke.
• 3D-5-Achsen-Gelenk + große Schwenkachse: Anpassbar an unregelmäßige und dreidimensionale Schnitte wie Geradschnitte, Gehrungsschnitte und Flachschnitte an der Halbkante.

Anwendungsbereiche Stahlbau, Baumaschinen, Metallverarbeitung, Brücken und Tunnel, Fahrzeugrahmen, Hafenmaschinen. Technische Parameter (Tabelle) Maschinenmodell GKS-12015S Laserleistung 12.000 W / 20.000 W / 30.000 W Verfahrweg X-Achse / Y-Achse / Z-Achse 3.500 mm / 28.000 mm / 1.050 mm Maximale Beschleunigung 0,5 G Positioniergenauigkeit der X-/Y-Achse ±0,25 mm/m Wiederholgenauigkeit der X-/Y-Achse ±0,05 mm Stromversorgungsdaten 380 V/50 Hz Technische Daten / Spezifikationen

• Modell: GKS-12015S
• Verfügbare Laserleistungsoptionen: 12.000 W, 20.000 W, 30.000 W
• Verfahrweg (X / Y / Z): 3.500 mm / 28.000 mm / 1.050 mm
• Maximale Beschleunigung: 0,5 G
• Positioniergenauigkeit (X/Y): ±0,25 mm/m
• Wiederholgenauigkeit (X/Y): ±0,05 mm
• Stromversorgung: 380 V / 50 Hz
• Funktionen: Schneiden, Perforieren, Abschrägen, Verriegeln, Markieren, Ausrichten
• Aufbau: Portalbett für stabile dynamische Leistung
• Besonderheiten: Tekla-One-Click-Schachtelung, Mechanismus zur sofortigen Anpassung des Schneidetisches, 3D-5-Achsen-Verbund und große Schwenkachsenkapazität
