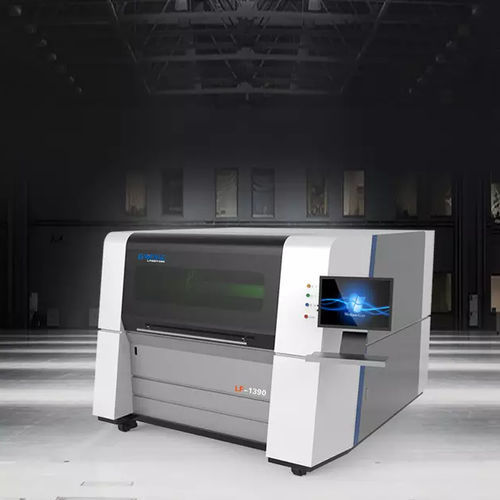

Faserlaser-Schneidemaschine LF1390

für Edelstahlfür Metallfür feine Bleche

Luftfahrt-Aluminiumportal (dritte Generation)
Hergestellt nach Luftfahrtstandards durch Press-Extrusion mit 4300 Tonnen und einer Alterungsbehandlung zur Erreichung der Festigkeit 6061 T6. Das luftfahrtgeeignete Aluminiumportal bietet geringes Gewicht, gute Zähigkeit, Korrosionsbeständigkeit und höhere Bearbeitungsgeschwindigkeit.

Sicherheit und geschlossene Rauchabsaugung

• Vollständig geschlossenes Maschinengehäuse.
• Das Sichtfenster ist mit laser-sicherem Glas nach europäischer CE-Norm ausgestattet.
• Beim Schneiden entstehender Rauch wird innerhalb des Gehäuses gefiltert, um Emissionen und Umweltbelastung zu reduzieren.

Doppel-Schiene und Doppel-Antrieb am Y-Achse
Beide Seiten der Y-Achse sind mit Doppelschienenführungen und doppelten Kugelgewindetrieben ausgestattet, um eine Biegung der Spindel und Verformung der Schnittlinie zu verhindern und Geradheit sowie Bogenpräzision bei Hochgeschwindigkeitsschneiden sicherzustellen.

Automatische Fokussierung (keine manuelle Bedienung)

• Keine manuelle Fokussierung: Die Steuerungssoftware passt die Fokussierlinse automatisch an für das Perforieren und Schneiden von Blechen unterschiedlicher Dicke; die automatische Fokusanpassung ist bis zu zehnmal schneller als manuelles Einstellen.
• Großer Einstellbereich: -10 mm bis +10 mm, Genauigkeit 0,01 mm; geeignet für Bleche von 0 bis 20 mm Dicke.
• Erhöhte Lebensdauer der Komponenten: Kollimations- und Fokussierlinsen sind mit wassergekühlten Kühlkörpern ausgestattet, um die Temperatur des Schneidkopfes zu senken und die Lebensdauer zu verlängern.

Übertragung und Präzision
G.WEIKE Faserlaser-Schneidemaschinen sind mit Panasonic-Servomotoren (Japan), importierten TBI-Doppelantriebs-gestützten geschliffenen Kugelgewinden auf der Y-Achse, importiertem TBI-geschliffenem Kugelgewinde auf der X-Achse und Hiwin-Führungen ausgestattet. Wiederholgenauigkeit bis ±0,02 mm, maximale Beschleunigung 0,5G und erwartete Lebensdauer über 10 Jahre.

Branchenanwendungen
Der LF1390 ist für hochpräzises Schneiden ausgelegt und eignet sich für Branchen mit hohen Genauigkeitsanforderungen, darunter Maschinenbau, Mikroelektronik, Glasbearbeitung und Elektronik. Geeignet zum Schneiden dünner Metallbleche wie Edelstahl, verzinkte Bleche und elektrolytisch beschichtete Platten.

Technische Daten
Maschinenmodell | LF1390
Laserleistung | 500W, 800W, 1000W, 2000W, 3000W (optional)
Arbeitsbereich | 1300 × 900 mm
Wiederholgenauigkeit | ±0,02 mm
Maximale Geschwindigkeit | 40 m/min
Maximale Beschleunigung | 0,5G
Übertragungsart | Präzisionsgeschliffener Kugelgewindetrieb
Stromversorgung | 220V, 50/60Hz, 60A

Spezifikationen / Technische Spezifikationen

• Maschinenmodell: LF1390
• Laserleistung: 500W, 800W, 1000W, 2000W, 3000W (optional)
• Arbeitsbereich: 1300 × 900 mm
• Wiederholgenauigkeit: ±0,02 mm
• Maximale Geschwindigkeit: 40 m/min
• Maximale Beschleunigung: 0,5G
• Übertragungsart: Präzisionsgeschliffener Kugelgewindetrieb
• Stromversorgung: 220V / 50Hz / 60Hz / 60A
