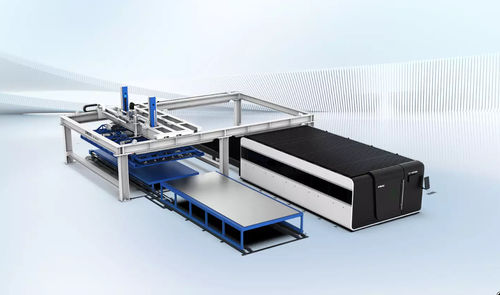

Faserlaser-Schneidemaschine GAS

für Metallfür Blechfür Platten

Übersicht
Der Faserlaserschneider GAS SERIES wurde für die industrielle Blechbearbeitung entwickelt. Er bietet ein Super-Large-Format (bis 6000×2500 mm), hohe Tragfähigkeit und einen automatisierten Arbeitsablauf mit Vakuum-Saugladung, Laserbetrieb und Zahnförmigem Entladen. Der modulare Portalrahmen ermöglicht flexible Konfigurationen (1→2 oder 1→N) und die intelligente Erkennung sorgt für kratzfreie Handhabung.

Hauptmerkmale

• Super großes Format, höhere Tragfähigkeit: Bearbeitungsfläche bis 6000×2500 mm, Tragfähigkeit bis 3 t.
• Hohe Automatisierung: Vakuum-Saug-Automatik für das Laden, Laserbearbeitung und gezahntes Entladen für stabilen Dauerbetrieb.
• Modulares Portalrahmen-Design: modulare Sektionen für schnelle Montage und flexible 1→2 oder 1→N Layouts.
• Intelligente Erkennung und Materialschutz: Einzelplattenbeladung mit Sensorik zur Vermeidung von Kratzern beim Be- und Entladen.

Anwendungen

• Automobilfertigung
• Büromöbelproduktion
• Elektro- und Elektronikindustrie
• Chassis- und Schaltschrankfertigung
• Aufzugsherstellung
• Küchenwarenproduktion
• Dekorative Vorhangfassaden
• Maschinenbau
• Werkzeug- und Formenbau
• Schienenverkehrskomponenten
• Medizintechnik-Komponenten

Technische Parameter
Maximale Beladeplatten-Größe: 6000×2500 mm
Minimale Beladeplatten-Größe: 2000×1000 mm
Maximale Plattendicke (Be-/Entladung): 14 mm
Minimale Plattendicke (Be-/Entladung): 1 mm
Maximales Plattengewicht (Be-/Entladung): 2000 kg
Wechselwagen Einzellagen-Beladungsgewicht: 5 T
Wechselwagen Einzellagen-Beladehöhe: 50 mm
Manipulator-Translationsgeschwindigkeit: 10–25 m/min
Manipulator-Hubgeschwindigkeit: 5–12 m/min
Elektrische Wagenwechselgeschwindigkeit: 12 m/min
Arbeitszykluszeit: 280 s
Anlagenausgangsleistung: 43 kW
Gesamtgewicht des Systems: 17000 kg
Lufteinlassrohr der Anlage: 16 mm
Luftquelle der Anlage: 0,6–0,7 MPa
Stromversorgung: 380 V / 50 Hz

Technische Spezifikationen

• Maximale Beladeplatten-Größe: 6000×2500 mm
• Minimale Beladeplatten-Größe: 2000×1000 mm
• Maximale Plattendicke (Be-/Entladung): 14 mm
• Minimale Plattendicke (Be-/Entladung): 1 mm
• Maximales Plattengewicht (Be-/Entladung): 2000 kg
• Wechselwagen Einzellagen-Beladungsgewicht: 5 T
• Wechselwagen Einzellagen-Beladehöhe: 50 mm
• Manipulator-Translationsgeschwindigkeit: 10–25 m/min
• Manipulator-Hubgeschwindigkeit: 5–12 m/min
• Elektrische Wagenwechselgeschwindigkeit: 12 m/min
• Arbeitszykluszeit: 280 s
• Anlagenausgangsleistung: 43 kW
• Gesamtgewicht des Systems: 17000 kg
• Lufteinlassrohr der Anlage: 16 mm
• Luftquelle der Anlage: 0,6–0,7 MPa
• Stromversorgung: 380 V / 50 Hz
