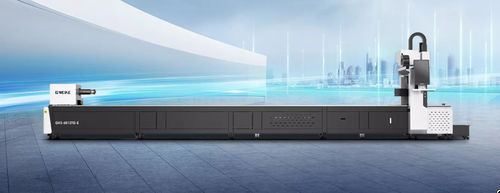

Laser-Schneidemaschine TG-E

für MetallRohrfür die Medizintechnik

Übersicht
Die TG-E Serie, Laser-Rohrschneidmaschine mit Frontspannfutter-Versatz, ist für platzsparendes, effizientes Rohrschneiden mit stabilem Spannen und reduzierter Restlänge ausgelegt. Der Versatz des Frontspannfutters ermöglicht die Bearbeitung von ultrakurzen Reststücken bei Rohren jeder Länge (minimale Restlänge bis 30 mm). Der Endschnitt erfolgt mit Doppelspanner für erhöhte Stabilität.

Hauptmerkmale

• Frontspannfutter mit Versatz für Bearbeitung ultrakurzer Reststücke (minimale Restlänge bis 30 mm)
• Doppelspannsystem für stabile Endschnitte
• Hochintegriertes Design: Schaltschrank, Laserquelle und Pneumatiksystem in die Maschinenbettkonstruktion integriert, reduziert Stellfläche um ca. 30 %
• Intelligentes Bussystem unterstützt Funktionen wie Flying Cutting und zeichnungsfreies Arbeiten
• Hochleistungs-Pneumatikspannfutter-Optionen (120/160)

Anwendungen
Büromöbel, medizinische Geräte, Fitnessgeräte, Beschläge und Sanitär, Absturzsicherungen/Leitplanken, Rohrleitungsindustrie und verwandte Bereiche.

Technische Daten (Tabelle)
6012 TG-E Series | 6016 TG-E Series
Laserleistung: 1500 W / 3000 W | 1500 W / 3000 W
Spannbereich: Φ10–Φ120 mm; Quadrat: 10×10–120×120 mm | Φ10–Φ160 mm; Quadrat: 10×10–160×160 mm
Maximale Drehzahl: 140 U/min | 140 U/min
Effektive Schneidlänge des Rohres: 6500 mm | 6500 mm
Max. Tragfähigkeit pro Rohr: 80 kg | 80 kg
Hochleistungs-Spannfutter-Design: 120 pneumatische Spannfutter | 160 pneumatische Spannfutter

Spezifikationen / Technische Daten

• Serie: TG-E Series (6012, 6016)
• Laserleistungsoptionen: 1500 W oder 3000 W
• Spannbereich (6012): Φ10–Φ120 mm; Quadrat: 10×10–120×120 mm
• Spannbereich (6016): Φ10–Φ160 mm; Quadrat: 10×10–160×160 mm
• Maximale Drehzahl: 140 U/min
• Effektive Schneidlänge des Rohres: 6500 mm
• Max. Tragfähigkeit pro Rohr: 80 kg
• Pneumatische Spannfutter-Optionen: 120 (6012) / 160 (6016)
