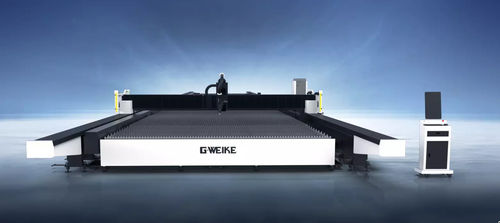

Faserlaser-Schneidemaschine SA series

für Stahlfür Metallfür Bleche

Übersicht
Die SA Series ist eine Doppelportal-Faserlaserschneidmaschine im Extra-Breit- und Extra-Lang-Format für die Bearbeitung übergroßer Bleche. Die lineare Mehrspur-Konstruktion gewährleistet ruhige, stabile Hochgeschwindigkeitsbewegungen. Arbeitsbreiten bis zu 6 m und Längen bis zu 60 m. Optionale Doppelstrahl-/Doppelkopf-Konfigurationen ermöglichen simultanes Schneiden ohne gegenseitige Beeinträchtigung.

Hauptmerkmale

• Extra-breite und extra-lange Schneidplattform (bis zu 6×60 m) für die Handhabung großformatiger Bleche.
• Y-Achse mit Doppel-Schiene für verbesserte dynamische Stabilität; Beschleunigung bis 1,4 G und Verfahrgeschwindigkeit bis zu 140 m/min.
• Mehrstufiger Schutz: vordere und hintere Sicherheits-Lichtvorhänge sowie HD-Intelligent-Überwachung für durchgehende visuelle Kontrolle.
• „Follow-blow + Matrix-Extraktion“ Rauchabzug: portalmontierte Axialventilatoren erzeugen gerichteten Luftstrom; stationärer Tisch mit zonierter Absaugung entfernt gleichzeitig Rauch effektiv.
• 0–45° Fasenbearbeitung mit AB-Doppelschwingskopf, unterstützt X-, Y- und V-Fasen für mehrwinkelige Fasenanforderungen.
• Geteilte Bett- und Plattformkonstruktion trennt die tragende Plattform von der Basis, reduziert Spannungen und erhält langfristige Präzision bei Hochleistungsbetrieb.
• Visionsbasierte Reststück-Erkennung zur Konturgewinnung unregelmäßiger Reste, Chargenscans und One-Click-Intelligent-Nesting zur Steigerung von Produktivität und Materialausbeute.

Leistungs-Highlights
Y-Achse mit Doppel-Schiene für dynamische Stabilität; max. Beschleunigung 1,4 G; maximale Verfahrgeschwindigkeit bis 140 m/min. Visionsbasiertes Nesting steigert Durchsatz und Materialausnutzung deutlich.

Visionsbasierte Reststück-Erkennung
Präzise Konturextraktion unregelmäßiger Reste, Chargenscans und One-Click-Intelligent-Nesting. In der Praxis berichtete Produktivitätssteigerungen bis zu 200% und Materialausbeute-Verbesserungen bis zu 175%.

Beispielanzeige
Beispielhafte Schneidproben und bearbeitete Bauteile zeigen erreichbare Kantenqualität, Fasen-Konsistenz und geometrische Präzision.

Typische Anwendungen

• Landwirtschaftliche Maschinen
• Stahlbau
• Übertragungsmasten
• Schiffbau
• Bergbaumaschinen
• Blechverarbeitung
• Schwere Maschinenbauausrüstung
• Bau- und Baumaschinen

Technische Parameter
GKS14040SA (SA Series) — Arbeitsbereich (mm): 14000×4000; Laserleistung (W): 135000 / 80000 / 60000 / 40000 / 30000; Positioniergenauigkeit: 0.1/10m & 0.05/5m; Wiederholgenauigkeit X/Y: 0.05 mm; max. Verfahrgeschwindigkeit X/Y: 100–140 m/min; Beschleunigung: 1G–1.4G.
GKS40040SA (SA Series) — Arbeitsbereich (mm): 40000×4000; Laserleistung (W): 135000 / 80000 / 60000 / 40000 / 30000; Positioniergenauigkeit: 0.1/10m & 0.05/5m; Wiederholgenauigkeit X/Y: 0.05 mm; max. Verfahrgeschwindigkeit X/Y: 100–140 m/min; Beschleunigung: 1G–1.4G.
GKS60060SA (SA Series) — Arbeitsbereich (mm): 60000×6000; Laserleistung (W): 135000 / 80000 / 60000 / 40000 / 30000; Positioniergenauigkeit: 0.1/10m & 0.05/5m; Wiederholgenauigkeit X/Y: 0.05 mm; max. Verfahrgeschwindigkeit X/Y: 100–140 m/min; Beschleunigung: 1G–1.4G.

Spezifikationen

• Serie: SA Series
• Maschinentyp: Doppelportal-Faserlaserschneidmaschine im Extra-Breit- und Extra-Lang-Format
• Maximale Arbeitsbreite: bis zu 6 m
• Maximale Arbeitslänge: bis zu 60 m
• Verfügbare Laserleistung: 135000W, 80000W, 60000W, 40000W, 30000W
• Positioniergenauigkeit: 0.1/10m & 0.05/5m
• Wiederholgenauigkeit X/Y: 0.05 mm
• Max. Verfahrgeschwindigkeit X/Y: 100–140 m/min
• Beschleunigung: 1G–1.4G (max. 1.4 G)
• Fasenbearbeitung: 0–45° mit AB-Doppelschwingskopf (unterstützt X, Y, V)
• Rauchabzug: Follow-blow + Matrix-Extraktion mit portalmontierten Axialventilatoren und zoniertem Absaugtisch
• Sicherheit: vordere und hintere Sicherheits-Lichtvorhänge und HD-Intelligent-Überwachung
• Konstruktion: Geteiltes Bett und Plattform zur Spannungsreduzierung und Lebensdauerverlängerung
• Vision: Visionsbasierte Reststück-Erkennung mit Chargenscans und intelligentem Nesting (Produktivitäts- und Ausbeuteverbesserungen)
