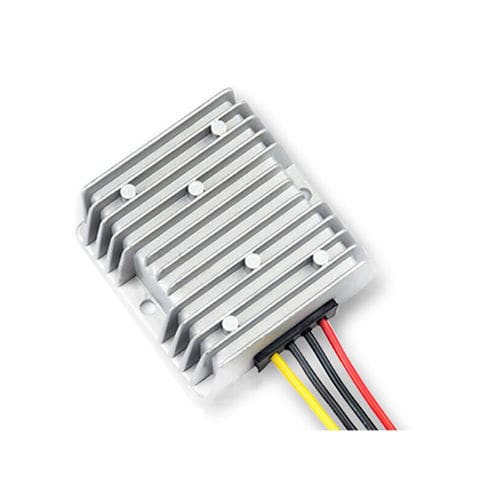

DC/DC-Wandler / nicht isoliert

Aufwärtswandlergesteuertverkapselt

Kurzbeschreibung
Eingangsspannung: 12VDC (Betriebsbereich 9V–20V)
Ausgangsspannung: 48VDC ±0,25V
Zertifikate: CE / FCC / ROHS

Abmessungen & Gewichte (nach Ausgangsstrom)

• 1–1,5A: 58×40×22 mm / 0,097 kg
• 3–5A: 74×74×32 mm / 0,26 kg
• 6–10A: 100×80×38 mm / 0,5 kg
• 15A: 150×127×63 mm / 1,6 kg
• 20–30A: 220×127×63 mm / 2,3 kg
• 40A: 220×156×65 mm / 2,9 kg

Eigenschaften

• Synchrone Gleichrichtungstechnologie
• Interner Widerstandskondensator-Filter, hochtemperaturbeständig
• Organische Silikonverguss-Technologie
• Intelligenter Chipschutz: Überhitzungs- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und Staubbeständig
• Hoher Wirkungsgrad: bis zu 96 % (Tabellenwerte: 90 % je nach Modell)
• Nicht galvanisch getrennt zwischen Eingang und Ausgang
• Schutzart: IP67

Achtung

• Bei der Installation den Angaben auf dem Etikett folgen; Polarität nicht vertauschen
• Eingang und Ausgang nicht vertauscht anschließen
• Die Lastleistung sollte den maximalen Nennwert des Wandlers nicht überschreiten

12V auf 48V (1A–10A) — Technische Tabelle

• Produktname: 12V DC auf 48V DC Wandler
• Beispielgrößen: 58×40×22 mm | 74×74×32 mm | 100×80×38 mm
• Ausgangsströme (Beispiele): 1A, 1,5A, 3A, 5A, 6A, 10A
• Entsprechende Ausgangsleistungen: 48W, 72W, 144W, 240W, 288W, 480W
• Entsprechende Gewichte (Beispiele): 97 g, 260 g, 500 g
• Eingangsspannung: DC12V (9V–20V)
• Wandlungseffizienz (Tabelle): 90 % (siehe Eigenschaften bis zu 96 %)
• Ausgangsspannung: DC48V ±0,25V
• Überhitzungsschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67

12V auf 48V (15A–40A) — Technische Tabelle

• Produktname: 12V DC auf 48V DC Wandler
• Beispielgrößen: 150×127×63 mm | 220×127×63 mm | 220×156×65 mm
• Ausgangsströme (Beispiele): 15A, 20A, 30A, 40A
• Entsprechende Ausgangsleistungen: 720W, 960W, 1440W, 1920W
• Entsprechende Gewichte (Beispiele): 1,6 kg, 2,3 kg, 2,9 kg
• Eingangsspannung: DC12V (9V–20V)
• Wandlungseffizienz (Tabelle): 90 % (siehe Eigenschaften bis zu 96 %)
• Ausgangsspannung: DC48V ±0,25V
• Überhitzungsschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67

Technische Spezifikationen

• Eingangsspannung: DC12V (Betriebsbereich 9V–20V)
• Ausgangsspannung: DC48V ±0,25V
• Ausgangsstrombereich (Produktfamilie): 1A bis 40A (Modelle: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A)
• Ausgangsleistungsbereich: ca. 48W bis 1920W abhängig vom Modell
• Wirkungsgrad: Tabellenwert 90 % / bis zu 96 % laut Produktspezifikation
• Übertemperaturschutz: 150℃
• Schutzfunktionen: Übertemperatur- und Überstromschutz (intelligenter Chipschutz)
• Filterung: Kondensator mit internem Widerstand (hochtemperaturbeständig)
• Verguss: Silikon-Organik-Potting
• Isolation: keine galvanische Trennung zwischen Ein- und Ausgang
• Schutzart: IP67 (wasserdicht)
• Betriebstemperatur: -20℃ bis 85℃
• Anwendbare Serien: Boost DC Converter / DC-DC Wandler-Familie
