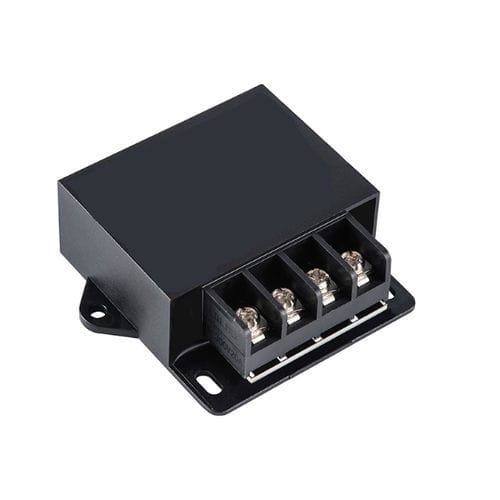

Gesteuerter DC/DC-Wandler

nicht isoliertAbwärtswandlerHochleistung

Kurzbeschreibung
Eingangsspannung: DC24V (18V-32V)
Ausgangsspannung: DC12V ±0.25V
Zertifikate: CE / FCC / ROHS

Abmessungen & Gewicht (nach Strombereich)

• 1A-5A: 46 × 32 × 18 mm / 0,053 kg
• 5A-10A: 64 × 53 × 20 mm / 0,06 kg
• 5A-10A (Alternative): 66 × 58 × 23 mm / 0,1 kg
• 15A-25A: 74 × 74 × 32 mm / 0,26 kg
• 30A-40A: 100 × 80 × 38 mm / 0,5 kg
• 50A-60A: 150 × 127 × 63 mm / 1,6 kg
• 85A-100A: 220 × 127 × 63 mm / 2,3 kg
• 120A: 300 × 127 × 63 mm / 2,6 kg
• 150A-165A: 300 × 195 × 90 mm / 3,0 kg

Merkmale

• Synchroner Gleichrichter (synchronous rectification)
• Interner Widerstands-Kondensatorfilter, hochtemperaturbeständig
• Organische Silikon-Einkapselungstechnologie
• Intelligenter Chip-Schutz: Überhitzungs- und Überstromschutz
• Stoß-/Fallfest, feuchtigkeits- und staubdicht
• Hohe Effizienz: bis zu 96 % (Herstellerangabe)
• Keine Isolierung zwischen Ein- und Ausgang (non-isolated)
• Schutzart: IP67

Achtung

• Bei der Installation die Angaben auf dem Etikett beachten; Polarität (+/-) nicht umkehren, um Schäden zu vermeiden.
• Eingang und Ausgang nicht vertauschen; dies führt zum Ausfall.
• Die Lastleistung darf den maximalen Belastungswert des Wandlers nicht überschreiten.

24V auf 12V — Allgemeine Spezifikationen (anwendbare Bereiche)
Produktname: 24VDC auf 12VDC Konverter
Eingangsspannung: DC24V (18V-32V)
Ausgangsspannung: DC12V ±0.25V
Typische Wandlungseffizienz (laut Tabellen): 90 %
Überhitzungsschutz: 150°C
Arbeitstemperatur: -20°C bis 85°C
Wasserdicht: IP67

24V auf 12V (1A–10A) — Zusammenfassung
Ausgangsstrombereiche: Modelle für 1A, 3A, 5A, 10A
Beispiele für Ausgangsleistung: 12W (1A), 36W (3A), 60W (5A), 120W (10A)
Beispiele für Gewicht: 53 g, 60 g, 100 g (variantenabhängig)

24V auf 12V (15A–60A) — Zusammenfassung
Ausgangsstrombereiche: 15A, 20A, 25A, 30A, 40A, 50A, 60A
Beispiele für Ausgangsleistung: 180W (15A), 240W (20A), 300W (25A), 360W (30A), 480W (40A), 600W (50A), 720W (60A)
Gewichtsbeispiele: 0,26 kg (15A-25A), 0,5 kg (30A-40A), 1,6 kg (50A-60A)

24V auf 12V (85A–165A) — Zusammenfassung
Ausgangsstrombereiche: 85A, 100A, 120A, 150A, 165A
Beispiele für Ausgangsleistung: 1020W (85A), 1200W (100A), 1440W (120A), 1800W (150A), 1980W (165A)
Gewichtsbeispiele: 2,3 kg (85A), 2,6 kg (120A), 3,0 kg (150–165A)

Anmerkungen aus den Produkttabellen
In den Produkttabellen angegebene Wandlungseffizienz: 90 % (typisch für viele Varianten).
Arbeitstemperatur: -20°C bis 85°C. IP67-Schutzklasse für die aufgelisteten Modelle.

Technische Daten

• Eingangsspannung: DC24V (Betriebsspannung 18V–32V)
• Ausgangsspannung: DC12V ±0.25V
• Ausgangsstrom: Modelle verfügbar von 1A bis 165A (verschiedene SKUs)
• Ausgangsleistung: von ~12W bis ~1980W je nach Modell
• Wandlungseffizienz (Tabellenwerte): typischerweise 90 %
• Herstellerangabe Effizienz: bis zu 96 %
• Schutzschwelle Überhitzung: 150°C
• Betriebstemperaturbereich: -20°C bis 85°C
• Schutzfunktionen: Übertemperatur, Überstrom (Chip-Schutz)
• Aufbau: synchrone Gleichrichtung, interner Kondensatorfilter, Silikon-Organik-Verkapselung
• Isolation: nicht isoliert zwischen Ein- und Ausgang
• Schutzklasse: IP67 (wasserdicht)
• Zertifikate: CE, FCC, ROHS
