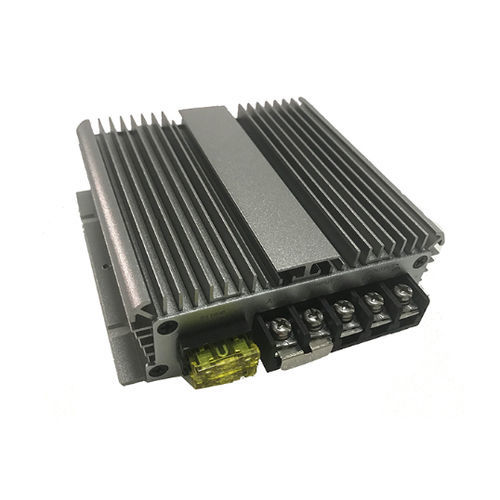

DC/DC-Wandler / nicht isoliert

verkapseltEinfachausgangwasserdicht

Kurzbeschreibung

• Eingangsspannung: DC 48V (Bereich 30V–60V)
• Ausgangsspannung: DC 12V ±0,25V
• Verfügbare Ausgangsströme: 1A–60A (modellabhängig)
• Zertifikate: CE / FCC / RoHS

Abmessungen & Gewicht (nach Ausgangsstrom)

• 1A–5A: 46×32×18 mm / 0,053 kg
• 8A–25A: 74×74×32 mm / 0,26 kg
• 30A: 100×80×38 mm / 0,5 kg
• 40A: 100×113×35 mm / 0,6 kg
• 50A–60A: 150×127×63 mm / 1,6 kg

Merkmale

• Synchronen Gleichrichtertopologie
• Interner Niederspannungs-Kondensatorfilter, hochtemperaturbeständig
• Organische Silikon-Verguss
• Integrierter Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, feuchtigkeits- und staubresistent
• Hoher Wirkungsgrad: bis zu 96 % (modellabhängig)
• Nicht isolierte Ein-/Ausgangskonfiguration
• Schutzart: IP67

Achtung

• Bei der Installation die Kennzeichnung zur Polarität beachten; Polumkehr kann das Gerät beschädigen.
• Eingang und Ausgang nicht vertauschen; Modul kann durchbrennen.
• Lastleistung nicht über den maximalen Wert des Wandlers hinaus belasten.

Spezifikationen — 48V zu 12V (1A–25A)
Produktname | 48VDC zu 12VDC Wandler
Größe | 46×32×18 mm / 74×74×32 mm
Produktbild | Referenzbilder auf der Produktseite
Ausgangsstrom | 1A, 3A, 5A, 8A, 10A, 15A, 20A, 25A
Ausgangsleistung | 12W, 36W, 60W, 96W, 120W, 180W, 240W, 300W
Gewicht | 53 g (kleine Modelle), 260 g (größeres Modul)
Eingangsspannung | DC 48V (30V–60V)
Übertragungswirkungsgrad | typ. 90 % (modellabhängig)
Ausgangsspannung | DC 12V ±0,25V
Überhitzungsschutz | 150 °C
Betriebstemperatur | -20 °C bis 85 °C
Wasserschutz | IP67

Spezifikationen — 48V zu 12V (30A–60A)
Produktname | 48VDC zu 12VDC Wandler
Größe | 100×80×38 mm / 100×113×35 mm / 150×127×63 mm
Produktbild | Referenzbilder auf der Produktseite
Ausgangsstrom | 30A, 40A, 50A, 60A
Ausgangsleistung | 360W, 480W, 600W, 300W (Tabelleneinträge modellabhängig)
Gewicht | 0,5 kg, 0,6 kg, 1,6 kg (je Modell)
Eingangsspannung | DC 48V (30V–60V)
Übertragungswirkungsgrad | typ. 90 % (modellabhängig)
Ausgangsspannung | DC 12V ±0,25V
Überhitzungsschutz | 150 °C
Betriebstemperatur | -20 °C bis 85 °C
Wasserschutz | IP67

Modellreihe (Zusammenfassung)
12V/24V zu 5V — 1A–100A
24V zu 12V — 1A–300A
24V zu 13,8V — 1A–120A
48V zu 12V — 1A–150A
48V zu 24V — 1A–125A
48V zu 13,8V — 1A–80A
60V/72V zu 12V — 1A–85A
36V/48V zu 5V — 1A–20A
60V/72V/80V zu 5V — 1A–25A
100V/120V zu 12V — 1A–30A
100V/120V zu 24V — 1A–20A
144V zu 5V — 1A–25A
144V zu 12V — 1A–30A
144V zu 24V — 1A–25A
24VAC zu 12VDC — 1A–10A
36VAC zu 12VDC — 1A–10A
24V/12VAC zu 5VDC — 1A–10A
48V zu 48V — 1A–5A
12V zu 12V — 1A–25A
13,8V zu 13,8V — 1A–25A

Technische Spezifikationen

• Eingangsspannungsbereich: DC 48V (30V–60V)
• Ausgangsspannung: DC 12V ±0,25V
• Ausgangsstrombereich: 1A–60A (modellabhängig)
• Ausgangsleistungsbereich: 12W–600W je nach Modell
• Wirkungsgrad: bis zu 96 % (Merkmal); typ. 90 %
• Schutzschwelle Überhitzung: 150 °C
• Betriebstemperatur: -20 °C bis 85 °C
• IP-Schutzklasse: IP67 (wasserdicht)
• Aufbau: nicht isolierte Topologie; organische Silikonverguss; interner Kondensatorfilter
• Schutzfunktionen: Überstrom, Übertemperatur; installationsempfindlich bezüglich Polarität
• Zertifikate: CE, FCC, RoHS
