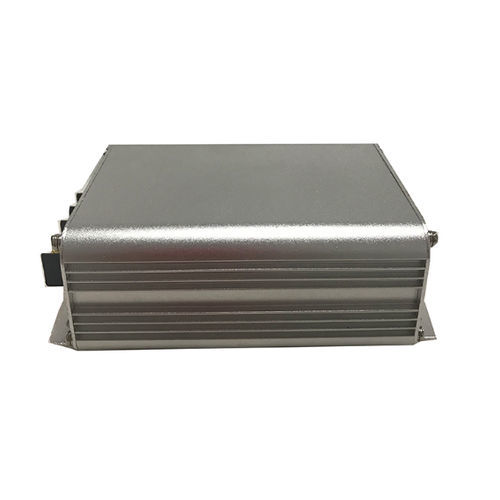

DC/DC-Wandler / nicht isoliert

gesteuertverkapseltEinfachausgang

Produktübersicht
DC-DC-Wandler, der DC 9-40V (Betrieb 8-40V) auf eine stabile DC 24V Ausgangsspannung regelt. Verfügbare Ausgangsströme: 2A, 3A, 5A, 6A, 10A, 15A, 25A. Keine galvanische Trennung zwischen Ein- und Ausgang. Schutzart: IP67.

Hauptmerkmale

• Synchron-Gleichrichtungstechnologie
• Kondensatorfilter mit Innenwiderstand für hohe Temperaturbeständigkeit
• Organisches Silikon-Verguss/Packaging
• Chipbasierter Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubresistentes Design
• Wirkungsgrad bis zu 96% (Merkmalsliste)
• Nicht isolierte Ein-/Ausgangstopologie
• Wasserdichtigkeit: IP67

Technische Daten

• Eingangsspannungsbereich: DC 8V–40V (nennend 9V/40V)
• Ausgangsspannung: DC 24V ±0,25V
• Verfügbare Ausgangsströme: 2A, 3A, 5A, 6A, 10A, 15A, 25A
• Entsprechende Ausgangsleistungen: 48W, 72W, 120W, 144W, 240W, 360W, 600W
• Abmessungen (je Variante): 66×58×23 mm; 74×74×32 mm; 100×80×38 mm; 100×80×45 mm; 150×110×49 mm
• Gewichte (je Variante): 0,15 kg; 0,25 kg; 0,5 kg; 0,6 kg; 1,2 kg
• Übertragungswirkungsgrad: Tabelle 90% (typ.) — Merkmalsliste bis 96%
• Überhitzungsschutz-Schwelle: 150°C
• Betriebstemperatur: -20°C bis 85°C
• Schutzklasse: IP67
• Zertifizierungen: CE, FCC, RoHS

Varianten & Abmessungen

• 2A: 66×58×23 mm — 0,15 kg — 48W
• 3A–6A: 74×74×32 mm — 0,25 kg — 72W–144W
• 10A: 100×80×38 mm (alternatives Gehäuse 100×80×45 mm) — 0,5 kg / 0,6 kg — 240W
• 15A: 100×80×38 mm — 0,5 kg — 360W
• 25A: 150×110×49 mm — 1,2 kg — 600W
• Produktbilder je Variante verfügbar (illustrativ)

Installation & Sicherheit

• Bei der Installation die Polaritätskennzeichnung beachten: Plus und Minus nicht vertauschen.
• Eingang und Ausgang nicht verkehrt anschließen (Beschädigungsgefahr).
• Sicherstellen, dass die Lastleistung den maximalen Wert des Wandlers nicht überschreitet.
