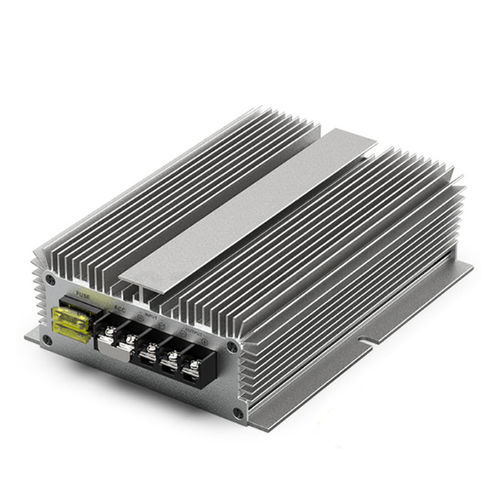

DC/DC-Wandler / nicht isoliert

AbwärtswandlerHochleistungSpannungsbereich Eingang 3:1

Übersicht
Diese Reihe nicht-isolierter Buck DC-DC-Wandler wandelt Hochspannungs-DC (DC60/72V) in eine geregelte DC12V-Ausgangsspannung bei verschiedenen Stromstärken (1A–50A). Entwickelt für industrielle und fahrzeugspezifische Anwendungen, Eingangsspannungsbereich 30V–90V. Verschiedene Gehäusegrößen und Leistungsoptionen für niedrige bis hohe Ströme verfügbar.

Eigenschaften

• Synchrone Gleichrichtung zur Verbesserung der Wandlungsleistung
• Interner Niedrig-ESR-Kondensatorfilter, hochtemperaturbeständig
• Organische Silikon-Verguss/Verpackung
• Integrierter Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubgeschütztes Design
• Hohe Effizienz: bis zu 96% in bestimmten Varianten; typische Werte ≈90%
• Nicht-isolierte Ein-/Ausgangstopologie
• Schutzart: IP67 (wasserdicht)

Hinweis / Installationshinweise

• Installation gemäß Etikett und Anschlussplan; Polarität prüfen. Umgekehrte Polarität kann das Modul und angeschlossene Komponenten beschädigen.
• Ein- und Ausgänge nicht vertauschen; fehlerhafte Verdrahtung kann zu Ausfall oder Brand führen.
• Stellen Sie sicher, dass die Lastleistung die kontinuierliche Nennleistung des Wandlers nicht überschreitet.

60V/72V zu 12V (1A-20A)
Produktname: DC60/72V zu DC12V Wandler (Varianten 1A–20A). Abmessungen / Gewichte je Bereich: 1A–5A: 46×32×18 mm / 0,053 kg; 8A–10A: 74×74×32 mm / 0,26 kg; 15A–20A: 100×80×38 mm / 0,5 kg.

Wesentliche elektrische Daten

• Ausgangsströme (Beispiele): 1A, 3A, 5A, 8A, 10A, 15A, 20A
• Ausgangsleistungen (Beispiele): 12W, 36W, 60W, 96W, 120W, 180W, 240W
• Eingangsspannung: DC60V/72V (Betriebsbereich 30V–90V)
• Ausgangsspannung: DC12V ±0,25V
• Wandlungseffizienz: typ. 90% (bis zu 96% je nach Modell)
• Übertemperaturschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67

60V/72V zu 12V (30A-50A)
Produktname: DC60/72V zu DC12V Wandler (Varianten 30A–50A). Abmessungen / Gewichte: 30A: 100×113×35 mm / 0,7 kg; 40A: 160×113×35 mm / 0,7 kg; 50A: 150×130×50 mm / 1,3 kg.

Wesentliche elektrische Daten

• Ausgangsstromoptionen: 30A, 40A, 50A
• Ausgangsleistung: 360W (30A), 480W (40A), 600W (50A)
• Eingangsspannung: DC60V/72V (Betriebsbereich 30V–90V)
• Ausgangsspannung: DC12V ±0,25V
• Wandlungseffizienz: typ. 90%
• Übertemperaturschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67

Technische Spezifikationen

• Eingangsspannung: DC60V/72V (Betriebsbereich 30V–90V)
• Nominale Ausgangsspannung: DC12V ±0,25V
• Ausgangsstrombereich: 1A–50A (mehrere Varianten)
• Ausgangsleistungsbereich: ~12W bis 600W, abhängig vom Modell
• Wandlungseffizienz: typ. ~90% (bis zu 96% in ausgewählten Modellen)
• Übertemperaturschutz: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67
• Topologie: nicht-isolierter Buck-Wandler
• Schutzfunktionen: Überstrom, Übertemperatur; Silikonverguss
• Zertifizierungen: CE, FCC, RoHS
