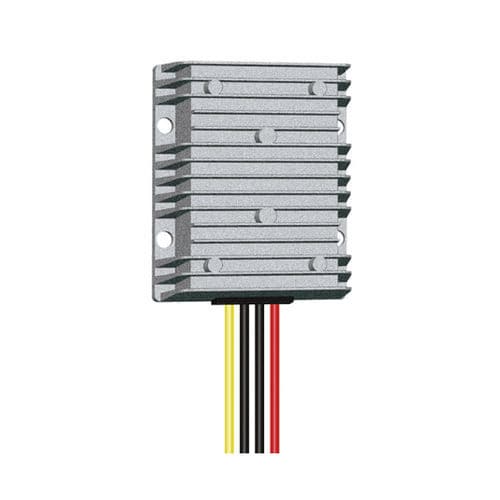

DC/DC-Wandler / Aufwärtswandler

gesteuertnicht isoliertverkapselt

Produktübersicht
Kompakter DC-DC Step-up Wandler, der eine Nenn-Eingangsspannung 12V (Bereich 9–20V) auf einen geregelten Ausgang von 19V ±0,25V anhebt. Erhältlich in Ausgangsstromstärken von 3A bis 20A. Nicht-isoliertes Design mit IP67-Schutz für raue Industrie- und Mobilanwendungen.

Wesentliche Spezifikationen

• Eingangsspannung: 12V DC (9–20V)
• Ausgangsspannung: 19V DC ±0,25V
• Ausgangsströme (Modelle): 3A, 5A, 8A, 10A, 15A, 20A
• Ausgangsleistung: 57W / 95W / 152W / 190W / 285W / 380W
• Wirkungsgrad: bis zu 96% (typisch 90%)
• Betriebstemperatur: -20°C bis 85°C
• Schutzfunktionen: Überhitzung (150°C), Überstrom
• Schutzart: IP67
• Zertifikate: CE, FCC, RoHS

Mechanische Daten

• 3A: 66×58×23 mm — 100 g
• 5A–10A: 74×74×32 mm — 260 g
• 15A–20A: 100×80×38 mm — 500 g

Design & Aufbau

• Topologie mit synchroner Gleichrichtung
• Interner Kondensatorfilter mit geringem ESR für hohe Temperaturbeständigkeit
• Organische Silikonverguss
• Nicht-isolierte Eingang-zu-Ausgang-Konfiguration

Installation & Sicherheit

• Polungsmarkierungen beachten; Plus- und Minusanschluss nicht vertauschen
• Eingang und Ausgang nicht vertauscht anschließen
• Sicherstellen, dass die Lastleistung die Nennleistung des Wandlers nicht überschreitet
• Bei nicht-isolierten Modulen geeignete Erdungs- und Verdrahtungspraktiken befolgen

Anwendungen

• Industrielle Anlagen und Steuerungssysteme
• Fahrzeug- und mobile Stromversorgungen
• Telekommunikation, Messtechnik und Feldgeräte
