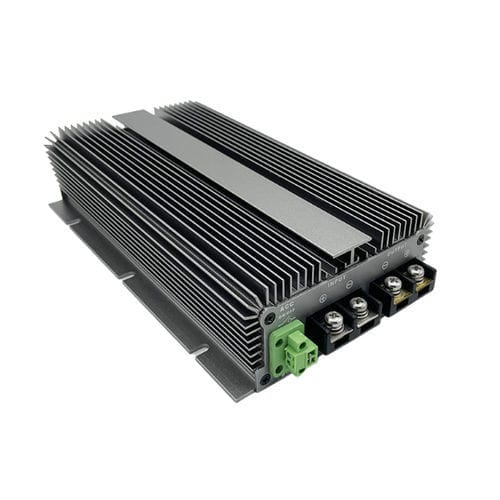

DC/DC-Wandler / nicht isoliert

gesteuertAbwärtswandlerverkapselt

Kurzbeschreibung
Eingangsspannung: DC72V (30V–90V). Ausgangsspannung: DC24V ±0,25V. Modulare Produktfamilie mit Ausgangsströmen von 5A bis 60A für industrielle DC-Versorgungssysteme.

Abmessungen & Gewichte (nach Ausgangsstrom)
5A–10A: 74 × 74 × 32 mm / 0,26 kg
20A: 100 × 80 × 38 mm / 0,5 kg
30A: 160 × 113 × 35 mm / 0,7 kg
40A–50A: 150 × 130 × 50 mm / 1,5 kg
60A: 220 × 130 × 50 mm / 3 kg

Eigenschaften

• Synchrone Gleichrichtungstopologie für hohe Wirkungsgrade
• Interner Niederspannungs-Kondensatorfilter mit hoher Temperaturbeständigkeit
• Organische Silikon-Verguss für verbesserten Feuchtigkeitsschutz
• Chipbasierte Smart-Protections: Überhitzungs- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und Staubbeständig
• Hoher Wirkungsgrad: im Datenblatt bis zu 96 %; typische Modelle ≈ 90 %
• Nicht isolierte Eingang-Ausgang-Topologie
• Schutzart: IP67 (wasserfest)

Achtung / Handhabung
1. Beachten Sie die Angaben auf dem Etikett bei der Installation; Polarität (+/–) nicht vertauschen, um Schäden am Modul oder an Bauteilen zu vermeiden.
2. Eingang und Ausgang nicht verkehrt verbinden; dies führt zu Schäden.
3. Die Lastleistung darf den maximal zulässigen Wert des Wandlers nicht überschreiten.

Tabelle: 72V auf 24V (5A–30A)
Produktname: 72V DC auf 24V DC Wandler
Größen: 75 × 75 × 32 mm; 100 × 80 × 38 mm; 160 × 113 × 35 mm
Ausgangsstrom: 5A; 10A; 20A; 30A
Ausgangsleistung: 120W; 240W; 480W; 720W
Gewicht: 0,26 kg; 0,5 kg; 0,7 kg
Eingangsspannung: DC72V (30V–90V)
Wirkungsgrad: 90 % (typisch)
Ausgangsspannung: DC24V ±0,25V
Überhitzungsschutz: 150℃
Betriebstemperatur: -20℃ bis 85℃
Schutzart: IP67

Tabelle: 72V auf 24V (40A–60A)
Produktname: 72V DC auf 24V DC Wandler
Größen: 150 × 130 × 50 mm; 220 × 130 × 50 mm
Ausgangsstrom: 40A; 50A; 60A
Ausgangsleistung: 960W; 1200W; 1440W
Gewicht: 1,5 kg; 3 kg
Eingangsspannung: DC72V (30V–90V)
Wirkungsgrad: 90 % (typisch)
Ausgangsspannung: DC24V ±0,25V
Überhitzungsschutz: 150℃
Betriebstemperatur: -20℃ bis 85℃
Schutzart: IP67

Produktmatrix (Modelle / typische Ausgangsstrombereiche)
12V/24V zu 5V: 1A–100A; 5V zu 12V: 1A–20A; 24V zu 12V: 1A–300A; 12V zu 19V: 1A–20A; 24V zu 13,8V: 1A–120A; 12V zu 28V: 1A–20A; 48V zu 12V: 1A–150A; 12V zu 36V: 1A–60A; 48V zu 24V: 1A–125A; 12V zu 36V: 1A–50A; 48V zu 13,8V: 1A–80A; 12V zu 48V: 1A–40A; 60V/72V zu 12V: 1A–85A; 12V zu 56V: 1A–10A; 36V/48V zu 5V: 1A–20A; 12V zu 60V: 1A–10A; 60V/72V/80V zu 5V: 1A–25A; 12V zu 72V: 1A–5A; 100V/120V zu 12V: 1A–30A; 24V zu 36V: 1A–10A; 100V/120V zu 24V: 1A–20A; 24V zu 48V: 1A–80A; 144V zu 5V: 1A–25A; 144V zu 12V: 1A–30A; 144V zu 24V: 1A–25A; 12V–12V: 1A–25A; 24VAC zu 12VDC: 1A–10A; 13,8V zu 13,8V: 1A–25A; 36VAC zu 12VDC: 1A–10A; 24V zu 24V: 1A–40A; 24V/12VAC zu 5VDC: 1A–10A; 48V zu 48V: 1A–5A

Zertifikate
CE / FCC / ROHS

Technische Spezifikationen

• Bezeichnung: 72V DC auf 24V DC Abwärtswandler-Familie
• Eingangsspannungsbereich: DC72V (30V–90V)
• Ausgangsspannung: DC24V ±0,25V
• Ausgangsstromoptionen: 5A, 10A, 20A, 30A, 40A, 50A, 60A (weitere Bereiche laut Matrix)
• Beispiele Ausgangsleistungsbereich: 120W bis 1440W je nach Modell
• Wirkungsgrad: bis zu 96 % (Angabe); typischerweise ≈ 90 %
• Überhitzungsschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67
• Topologie: synchrone Gleichrichtung; Eingang-Ausgang nicht isoliert
• Gehäuse: organische Silikonverguss zur Feuchtigkeitsschutz
• Schutzeinrichtungen: Überhitzungsschutz, Überstromschutz; chipbasierte Smart-Protektion
• Mechanische Abmessungen & Gewichte: mehrere Ausführungen je nach Nennstrom (siehe Abmessungen & Gewichte)
