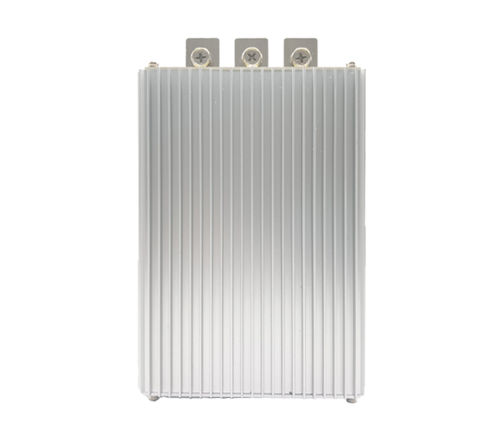

DC/DC-Wandler / Aufwärtswandler

gesteuertnicht isoliertverkapselt

Kurzbeschreibung
Eingangsspannung: DC 12V (9V–20V). Ausgangsspannung: DC 28V ±0,25V. Verfügbare Ausgangsströme: 15A, 20A, 30A, 40A. Abmessungen und Gewicht je Modell:

• 15A: 108×80×45 mm / 0,9 kg
• 20A: 150×127×63 mm / 1,6 kg
• 30A: 180×127×63 mm / 1,8 kg
• 40A: 220×127×63 mm / 2,3 kg

Merkmale

• Synchrone Gleichrichtungstechnologie für höhere Wandlungseffizienz
• Kondensatorfilter mit Innenwiderstand, temperaturbeständig
• Organische Silikonverguss-Technologie für Umweltschutz
• Intelligenter Chip-Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubgeschütztes Design
• Hohe deklarierte Effizienz: bis zu 96% (Tabellenwert 90%)
• Nicht isolierte Ein-/Ausgangs-Topologie
• Schutzart: IP67 (wasserfest)

Achtung

• Bei der Installation das Etikett beachten. Polarität nicht vertauschen: Falsche Polarität kann Modul und Bauteile beschädigen.
• Eingang und Ausgang nicht vertauscht anschließen; dies kann zu dauerhaften Schäden führen.
• Die Lastleistung darf die maximal zulässige Leistung des Wandlers nicht überschreiten.

Technische Tabelle (Zusammenfassung)
Produktname: 12V DC auf 28V DC Wandler
Abmessungen: 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
Ausgangsstrom: 15A / 20A / 30A / 40A
Ausgangsleistung: 420W / 560W / 840W / 1120W
Gewicht: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
Eingangsspannung: DC 12V (9V–20V)
Ausgangsspannung: DC 28V ±0,25V
Wirkungsgrad: Tabellenwert 90% (deklar. bis 96%)
Überhitzungsschutz-Schwelle: 150°C
Betriebstemperatur: -20°C bis 85°C
Schutzart: IP67
Topologie: nicht isolierter Ein-/Ausgang

Eigenschaften / technische Daten

• Eingangsspannung: DC 12V (9V–20V)
• Ausgangsspannung: DC 28V ±0,25V
• Verfügbare Ströme: 15A, 20A, 30A, 40A
• Ausgangsleistung: 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Abmessungen je Modell
• Gewichte: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
• Wirkungsgrad: Tabellenwert 90% (deklar. bis 96%)
• Überhitzungsschutz: 150°C
• Betriebsbereich: -20°C bis 85°C
• IP67, nicht isoliert, Schutz gegen Übertemperatur und Überstrom
• Konstruktion: synchrone Gleichrichtung, Kondensatorfilter mit Innenwiderstand, Silikonverguss
