DC/DC-Wandler / Abwärtswandler

gesteuertHochleistungnicht isoliert

Kurzbeschreibung

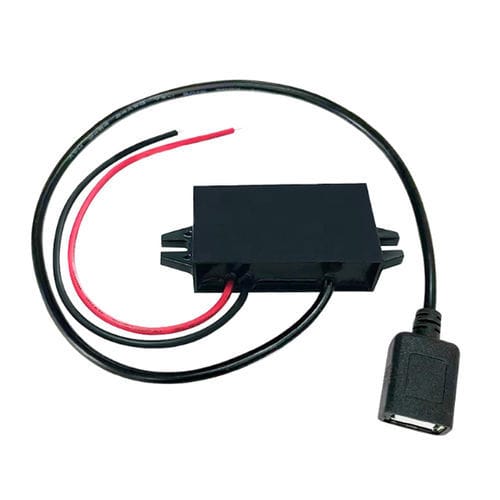

Serie von DC-DC-Wandlern 12V/24V auf 5V, die Nennausgangsströme von 1A bis 100A abdeckt. Module liefern eine geregelte 5V ±0,25V-Ausgangsspannung aus 9–32V Eingang und sind mit USB-Buchse in verschiedenen Stromstärken verfügbar, geeignet für industrielle und fahrzeuggestützte DC-Anwendungen.

Abmessungen & Gewichte nach Ausgangsstrom

• 1A–5A: 45×25×21 mm / 0,05 kg
• 8A–10A: 46×32×18 mm / 0,053 kg
• 3A–15A: 64×53×20 mm / 0,06 kg
• 3A–10A: 66×58×23 mm / 0,1 kg
• 20A–30A: 74×74×32 mm / 0,26 kg
• 40A–50A: 100×80×38 mm / 0,5 kg
• 60A: 150×127×63 mm / 1,6 kg
• 80A–100A: 150×130×50 mm / 1,6 kg

Merkmale

• Synchrone Gleichrichtungstechnologie
• Kondensatorfilter mit Innenwiderstand für Hochtemperaturbetrieb
• Organische Silikon-Einkapselung
• Chipbasierter Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubbeständiges Design
• Hoher Wirkungsgrad: typ. 96%
• Nicht isolierte Eingangs-/Ausgangskonfiguration
• Schutzart IP67

Technische Daten

• Eingangsspannung: DC 12V/24V (9V–32V)
• Ausgangsspannung: DC 5V ±0,25V
• Ausgangsstrombereich: 1A–100A (modellabhängig)
• Beispielhafte Ausgangsleistungen: 5W–500W je nach Modell
• Übertragungswirkungsgrad (Tabelle): 90% (als typisch 96% angegeben)
• Überhitzungsschutz: 150°C
• Betriebstemperatur: -20°C bis 85°C

Achtung / Warnhinweise

• Installationshinweise auf dem Etikett beachten; Polung nicht vertauschen (kann das Modul beschädigen)
• Eingang und Ausgang nicht vertauscht anschließen (kann Brand verursachen)
• Lastleistung darf den maximalen Nennwert des Wandlers nicht überschreiten

Hinweise
Diese Produktfamilie umfasst Wandler von 1A bis 100A mit mehreren Größen-/Gewichtsvarianten. Die Tabellen auf der Seite ordnen Ausgangsstrom Leistung und Gewicht zu. Keine Preis- oder EAN-Angaben vorhanden.
