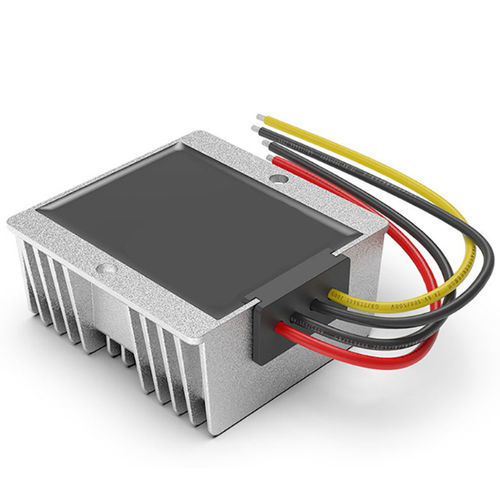

DC/DC-Wandler / nicht isoliert

gesteuertAufwärtswandlerverkapselt

Kurzbeschreibung
Eingangsspannung: DC12V (9V–20V)
Ausgangsspannung: DC56V ±0,25V
Abmessungen & Gewicht: 74×74×32 mm / 0,26 kg (ebenfalls aufgeführt: 75×75×32 mm / 0,6 kg)
Zertifikate: CE / FCC / ROHS

Merkmale

• Synchrone Gleichrichtungstechnologie für hohe Wandlungseffizienz
• Interner Widerstands-Kondensatorfilter, hitzebeständig
• Organische Silikon-Verpackungstechnologie
• Intelligenter Chipschutz: Überhitzungs- und Überstromschutz
• Mechanischer Schutz: stoßfest, fallfest, feuchtigkeits- und staubresistent
• Hohe Effizienz: bis zu 96 % (einige Angaben listen Transferwirkungsgrad 90 %)
• Nicht isoliert zwischen Eingang und Ausgang
• Schutzart: IP67 (wasserfest)

Achtung

• Befolgen Sie die Angaben auf dem Etikett bei der Installation; Polarität (plus/minus) nicht vertauschen, da sonst Modul/Komponenten beschädigt werden können
• Keine Verwechslung von Ein- und Ausgang
• Die Belastungsleistung darf den maximal zulässigen Wert des Wandlers nicht überschreiten

Produktdaten
Produktname: 12V DC zu 56V DC Konverter
Größe: 75×75×32 mm (Tabelle) / 74×74×32 mm (Kurzbeschreibung)
Produktbild: 747432.jpg (in der Galerie verfügbar)
Ausgangsstrom: 3A (Beispielgerät); Produktfamilie: 1A–3A
Ausgangsleistung: 168W
Gewicht: 0,6 kg (Tabelle) / 0,26 kg (Kurzbeschreibung)
Eingangsspannung: DC12V (9V–20V)
Übertragungswirkungsgrad: 90 % (Tabelle) / Wirkungsgrad bis 96 % (Merkmale)
Ausgangsspannung: DC56V ±0,25V
Überhitzungsschutz: 150°C
Arbeitstemperatur: −20°C bis 85°C
Schutzart: IP67

Technische Daten

• Eingangsspannung: DC12V (9V–20V)
• Ausgangsspannung: DC56V ±0,25V
• Ausgangsstrom: 1A–3A (Produktfamilie); Beispielgerät: 3A
• Ausgangsleistung: 168W
• Abmessungen: 74×74×32 mm (Kurzbeschreibung) / 75×75×32 mm (Tabelle)
• Gewicht: 0,26 kg (Kurzbeschreibung) / 0,6 kg (Tabelle)
• Wirkungsgrad: bis zu 96 % (Merkmale) / 90 % (Tabelle)
• Überhitzungsschutz-Schwelle: 150°C
• Betriebstemperatur: −20°C bis 85°C
• Schutzfunktionen: Überstromschutz, Überhitzungsschutz (intelligenter Chipschutz)
• Topologie: nicht isoliert zwischen Eingang und Ausgang
• Schutzart: IP67 (wasserfest)
• Zertifikate: CE, FCC, ROHS
