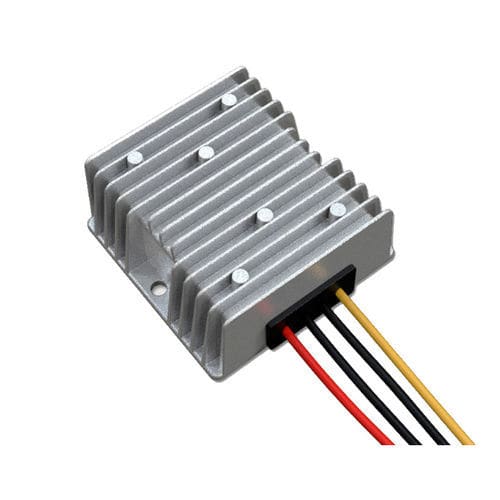

Gesteuerter DC/DC-Wandler

nicht isoliertverkapseltwasserdicht

Kurzbeschreibung
Kompakter, nicht isolierter DC-DC-Wandler, der einen Eingangsbereich von 8–40V DC automatisch auf eine geregelte Ausgangsspannung von 13,8V ±0,25V hoch- oder runterwandelt. Erhältlich in 5A–25A Varianten, Schutzart IP67.

Eigenschaften

• Synchrone Gleichrichtungstechnik
• Interner Kondensatorfilter mit niedrigem ESR für hohe Temperaturtoleranz
• Organische Silikon-Vergussmasse
• Intelligenter Schutzchip: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubresistentes Design
• Hohe Effizienz: typisch bis zu 96%
• Nicht-isolierte Topologie (Eingang und Ausgang teilen gemeinsame Referenz)
• Schutzart: IP67 (wasserfest)

Hinweise

• Installationshinweise auf dem Etikett strikt beachten; keine Polaritätsumkehr (+/−), da sonst Modul und Bauteile beschädigt werden können
• Eingang und Ausgang nicht verkehrt anschließen; das Gerät kann beschädigt werden
• Die Leistungsaufnahme der Last darf den maximalen Belastungswert des Wandlers nicht überschreiten

Produktdaten
Produktname: 8V/40V DC auf 13,8V DC Wandler
Größe: 74×74×32 mm (5A–10A) ; 100×80×38 mm (15A–25A)
Ausgangsstrom: 5A, 10A, 15A, 20A, 25A
Ausgangsleistung: 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Gewicht: 0,25 kg (5A–10A) ; 0,5 kg (15A–25A)
Eingangsspannung: DC 8–40V
Typische Effizienz: bis zu 96% (gemessen); Übertragungswirkungsgrad angegeben ~90% je nach Last
Ausgangsspannung: DC 13,8V ±0,25V
Überhitzungsschutz: 150°C
Betriebstemperatur: -20°C bis 85°C
Schutzart: IP67

Technische Daten

• Eingangsspannungsbereich: 8–40 V DC
• Nenn-Ausgangsspannung: 13,8 V DC ±0,25 V
• Verfügbare Ausgangsströme: 5 A, 10 A, 15 A, 20 A, 25 A
• Entsprechende Ausgangsleistungen: 69 W, 138 W, 207 W, 276 W, 345 W
• Abmessungen: 74×74×32 mm (kleinere Varianten), 100×80×38 mm (größere Varianten)
• Gewicht: 0,25 kg (kleinere Varianten), 0,5 kg (größere Varianten)
• Wirkungsgrad: typisch bis zu 96% (siehe Produktdaten für Referenz zum Übertragungswirkungsgrad)
• Schutzschwelle bei Überhitzung: 150°C
• Betriebstemperaturbereich: -20°C bis 85°C
• Schutzklasse: IP67
• Topologie / Isolation: nicht isoliert zwischen Eingang und Ausgang
• Schutzfunktionen: intelligenter Chip mit Übertemperatur- und Überstromschutz
• Zusätzlich: synchrone Gleichrichtung; interner Kondensatorfilter für hohe Temperaturtoleranz; organisches Silikonverguss; stoß-/fall-/feuchtigkeits-/staubresistentes Design
