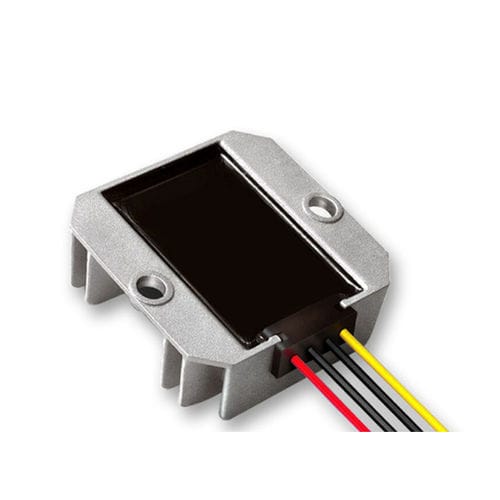

DC/DC-Wandler / nicht isoliert

AufwärtswandlerAbwärtswandlerverkapselt

Kurzbeschreibung
Aufwärts/Abwärts (Boost/Buck) DC-DC-Wandler mit Eingangsbereich DC 8V–40V und geregelter Ausgangsspannung DC 12V ±0.25V. Ausgangsströme verfügbar: 1A–25A in drei Größenklassen. Nicht isolierte Topologie, Schutzart IP67, typische Effizienz bis 96%. Zertifikate: CE, FCC, RoHS.

Eigenschaften

• Synchrone Gleichrichtertechnologie
• Interner Widerstandskondensatorfilter für hohe Temperaturbeständigkeit
• Organische Silikon-Verkapselung
• Integrierter Schutz: Überhitzungs- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und Staubresistente Bauweise
• Hohe Effizienz bis 96%
• Nichtelektrisch isolierte Ein-/Ausgangstopologie
• Schutzklasse IP67 (wasserdicht)

Achtung

• Befolgen Sie beim Einbau die Angaben auf dem Etikett und die Verdrahtungsanweisungen; Polarität nicht vertauschen.
• Verbinden Sie Ein- und Ausgang nicht verkehrt herum; dies kann das Gerät beschädigen.
• Stellen Sie sicher, dass die Lastleistung den maximalen Belastungswert des Wandlers nicht überschreitet.

Produktdetails / Tabelle
Produktname: 8V/40V DC auf 12V DC Wandler
Größen & Gewichte: 1A–3A: 66×58×23 mm / 0,15 kg; 6A–10A: 74×74×32 mm / 0,26 kg; 15A–25A: 100×80×38 mm / 0,5 kg
Ausgangsstromoptionen: 1A, 3A, 6A, 10A, 15A, 20A, 25A
Entsprechende Ausgangsleistungen: 12W, 36W, 72W, 120W, 180W, 240W, 300W
Eingangsspannungsbereich: DC 8V–40V
Nennausgangsspannung: DC 12V ±0.25V
Typische Wirkungsgrade: 90%–96%
Überhitzungsschutz-Schwelle: 150℃
Betriebstemperatur: -20℃ bis 85℃
Schutzart: IP67
Topologie: Nicht isoliert

Modell-/Bereichsbeispiele (aus Produktmatrix)
12V/24V auf 5V — Ausgangsstrom: 1A–100A
24V auf 12V — Ausgangsstrom: 1A–300A
24V auf 13,8V — Ausgangsstrom: 1A–120A
48V auf 12V — Ausgangsstrom: 1A–150A
48V auf 24V — Ausgangsstrom: 1A–125A
48V auf 13,8V — Ausgangsstrom: 1A–80A
60V/72V auf 12V — Ausgangsstrom: 1A–85A
36V/48V auf 5V — Ausgangsstrom: 1A–20A
60V/72V/80V auf 5V — Ausgangsstrom: 1A–25A
100V/120V auf 12V — Ausgangsstrom: 1A–30A
100V/120V auf 24V — Ausgangsstrom: 1A–20A
144V auf 5V — Ausgangsstrom: 1A–25A
144V auf 12V — Ausgangsstrom: 1A–30A
144V auf 24V — Ausgangsstrom: 1A–25A
24VAC auf 12VDC — Ausgangsstrom: 1A–10A
36VAC auf 12VDC — Ausgangsstrom: 1A–10A
24V/12VAC auf 5VDC — Ausgangsstrom: 1A–10A
Weitere Buck-, Boost- und Buck-Boost-Bereiche verfügbar für verschiedene Ein-/Ausgangskombinationen und Ausgangsströme.

Merkmale / technische Spezifikationen

• Eingangsspannungsbereich: DC 8V–40V
• Nennausgangsspannung: DC 12V ±0.25V
• Ausgangsstrombereich (Serie): 1A–25A (Varianten verfügbar)
• Ausgangsleistungsbereich: 12W–300W (je nach Modell)
• Typischer Wirkungsgrad: 90%–96%
• Überhitzungsschutz-Schwelle: 150℃
• Betriebstemperatur: -20℃ bis 85℃
• Schutzart: IP67
• Topologie: Ein- zu Ausgang nicht isoliert
• Schutzfunktionen: Überhitzung und Überstrom; Einbau unter Beachtung der Polarität empfohlen
• Konstruktionshinweise: interner Widerstandskondensatorfilter, organische Silikon-Verkapselung, synchrone Gleichrichtung
• Zertifikate: CE, FCC, RoHS
