DC/DC-Wandler / nicht isoliert

Aufwärtswandlergesteuertverkapselt

Übersicht

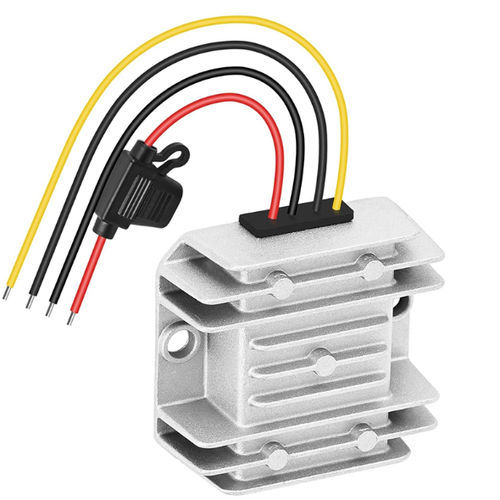

Hocheffizienter DC-DC-Boost-Wandler zur Erhöhung einer Nenn-Eingangsspannung von 12V auf eine geregelte 24V-Ausgangsspannung (24V ±0,25V). Erhältlich in mehreren Ausgangsstrom-Modellen von 1A bis 60A. Nicht isolierte Topologie mit IP67-Schutz für anspruchsvolle industrielle Einsatzbedingungen.

Hauptmerkmale

• Synchroner Gleichrichter für verbesserte Wandlungseffizienz
• Interner Widerstandskondensator-Filter und organisches Silikon-Gehäuse für hohe Temperaturbeständigkeit
• Kompakte und leistungsstarke Bauformen: 1A–15A (kompakt) und 20A–60A (Hochleistung)
• Umweltschutz: stoßfest, fallsicher, feuchtigkeits- und staubbeständig
• Hohe Übertragungswirkungsgrade (typ. bis 96 % je nach Modell; 90 % für einige Hochstrom-Modelle angegeben)
• Schutzart IP67

Schutzfunktionen und Zertifizierungen

• Integrierter Schutzchip: Übertemperatur- und Überstromschutz
• Betriebstemperaturbereich: -20°C bis 85°C; Überhitzungsschwelle ca. 150°C
• Zertifikate: CE / FCC / RoHS

Modelle und Abmessungen

• Modellgruppen: 1A–15A (kompakt) und 20A–60A (Hochleistung)
• Beispiele Ausgangsleistung (1A–15A): 1A→24W; 2A→48W; 3A→72W; 5A→120W; 6A→144W; 8A→192W; 10A→240W; 12A→288W; 15A→360W
• Größe/Gewicht 1A–3A: 66×57×22 mm / 0,1 kg; 5A–8A: 74×74×32 mm / 0,26 kg
• Beispiele 20A–60A: 20A→480W; 25A→600W; 30A→720W; 40A→960W; 50A→1200W; 60A→1440W
• Größe/Gewicht 20A–25A: 100×80×38 mm / 0,5 kg; 30A–40A: 150×127×63 mm / 1,6 kg; 50A–60A: 220×127×63 mm / 2,5 kg

Elektrische Spezifikationen

• Eingang: Nenn-DC12V (Seite gibt Eingangsbereiche 9V–16V und 9V–20V für bestimmte Einträge an)
• Ausgang: DC24V ±0,25V
• Topologie: nicht isoliert (Eingang und Ausgang teilen Referenz)
• Typische Wirkungsgrade: bis zu 96% (modellabhängig); 90% für mehrere Hochstrom-Modelle angegeben
• Schutz: Übertemperatur- und Überstromschutz durch Schutzchip

Installation und Hinweise

• Beschriftung und Datenblatt für korrekte Verdrahtung beachten; Polarität nicht umkehren (Umkehr kann das Modul beschädigen)
• Eingang und Ausgang nicht vertauscht anschließen; falsche Anschlüsse können Ausfall oder Brand verursachen
• Sicherstellen, dass die Lastleistung die maximale Dauerleistung des gewählten Modells nicht überschreitet
