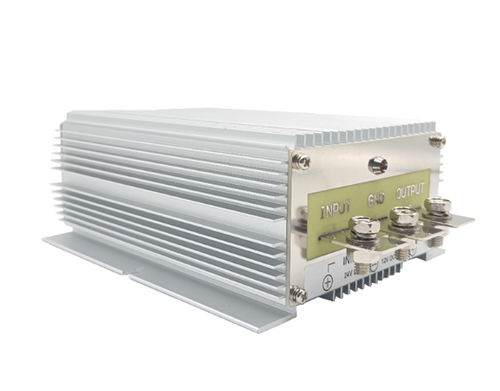

DC/DC-Wandler / nicht isoliert

gesteuertAufwärtswandlerverkapselt

Produktübersicht

• Eingangsspannung: DC 24V (Bereich 18V–45V)
• Ausgangsspannung: DC 48V ±0,25V
• Verfügbare Ausgangsströme: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A

Abmessungen & Gewicht (nach Stromstärke)

• 1A–1,5A: 58 × 40 × 22 mm / 0,097 kg
• 3A–6A: 74 × 74 × 32 mm / 0,26 kg
• 10A–20A: 100 × 80 × 38 mm / 0,5 kg
• 30A: 150 × 127 × 63 mm / 1,6 kg
• 40A–50A: 220 × 127 × 63 mm / 2,3 kg

Funktionen

• Synchron-Gleichrichtungstechnik
• Interner Widerstands-Kondensatorfilter — hochtemperaturbeständig
• Organisches Silikon-Gehäuse/Encapsulierung
• Chip-basierte Schutzfunktionen: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubresistente Konstruktion
• Hoher Wirkungsgrad (bis zu 96%)
• Nicht galvanisch getrennte Ein-/Ausgangstopologie
• Schutzart: IP67

Achtung

• Bei der Installation die auf dem Etikett angegebene Polarität beachten: Plus und Minus nicht vertauschen, da sonst Modul/Komponenten beschädigt werden können.
• Eingang und Ausgang nicht vertauscht anschließen (kann das Gerät beschädigen oder zerstören).
• Die Lastleistung darf den maximal zulässigen Wert des Wandlers nicht überschreiten.

Tabelle — 24V auf 48V (1A–6A)
Produktname: 24V DC zu 48V DC Konverter
Größe: 58×40×22 mm | 74×74×32 mm
Produktbild: (auf der Produktseite eingebettet)
Ausgangsstrom: 1A | 1,5A | 3A | 5A | 6A
Ausgangsleistung: 48W | 72W | 144W | 240W | 288W
Gewicht: 97 g | 260 g
Eingangsspannung: DC 24V (18V–45V)
Wandlungswirkungsgrad: 90% (typisch, siehe Tabelle); bis zu 96% Spitzenwert
Ausgangsspannung: DC 48V ±0,25V
Überhitzungsschutz: 150℃
Betriebstemperatur: -20℃ bis 85℃
Wasserdicht: IP67

Tabelle — 24V auf 48V (10A–50A)
Produktname: 24V DC zu 48V DC Konverter
Größe: 100×80×38 mm | 150×127×63 mm | 220×127×63 mm
Produktbild: (auf der Produktseite eingebettet)
Ausgangsstrom: 10A | 15A | 20A | 30A | 40A | 50A
Ausgangsleistung: 480W | 720W | 960W | 1440W | 1920W | 2400W
Gewicht: 0,5 kg | 1,6 kg | 2,3 kg
Eingangsspannung: DC 24V (18V–45V)
Wandlungswirkungsgrad: 90% (typisch, siehe Tabelle); bis zu 96% Spitzenwert
Ausgangsspannung: DC 48V ±0,25V
Überhitzungsschutz: 150℃
Betriebstemperatur: -20℃ bis 85℃
Wasserdicht: IP67

Zusätzliche Produktmatrix (ausgewählte Einträge)
Auf der Produktseite sind verschiedene DC-DC-Wandlermodelle und ihre Strombereiche aufgeführt, z. B.: 12V/24V zu 5V (1A–100A), 24V zu 12V (1A–300A), 48V zu 12V (1A–150A), 48V zu 24V (1A–125A) und viele weitere Ein-/Ausgangskombinationen und Strombereiche für verschiedene Produktfamilien.

Technische Daten

• Produktname: 24V DC zu 48V DC Konverter
• Bezeichnung: Step-up (Boost) DC-DC-Wandler
• Eingangsspannungsbereich: DC 18V–45V (nominell 24V)
• Ausgangsspannung: DC 48V ±0,25V
• Verfügbare Ausgangsströme: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A
• Ausgangsleistungsbereich: 48W bis 2400W je nach Modell
• Typischer Wirkungsgrad: bis zu 96% (Merkmal); 90% typisch in Tabellen
• Überhitzungsschutz-Schwelle: 150℃
• Betriebstemperaturbereich: -20℃ bis 85℃
• Schutz & Robustheit: Überstromschutz; stoß-, fall-, feuchtigkeits- und staubbeständig
• Gehäuse: organische Silikonverguss
• Filterung: interner Widerstands-Kondensatorfilter (hochtemperaturbeständig)
• Isolation: nicht isoliert zwischen Ein- und Ausgang
• Schutzart: IP67
• Zertifizierungen: CE / FCC / ROHS
